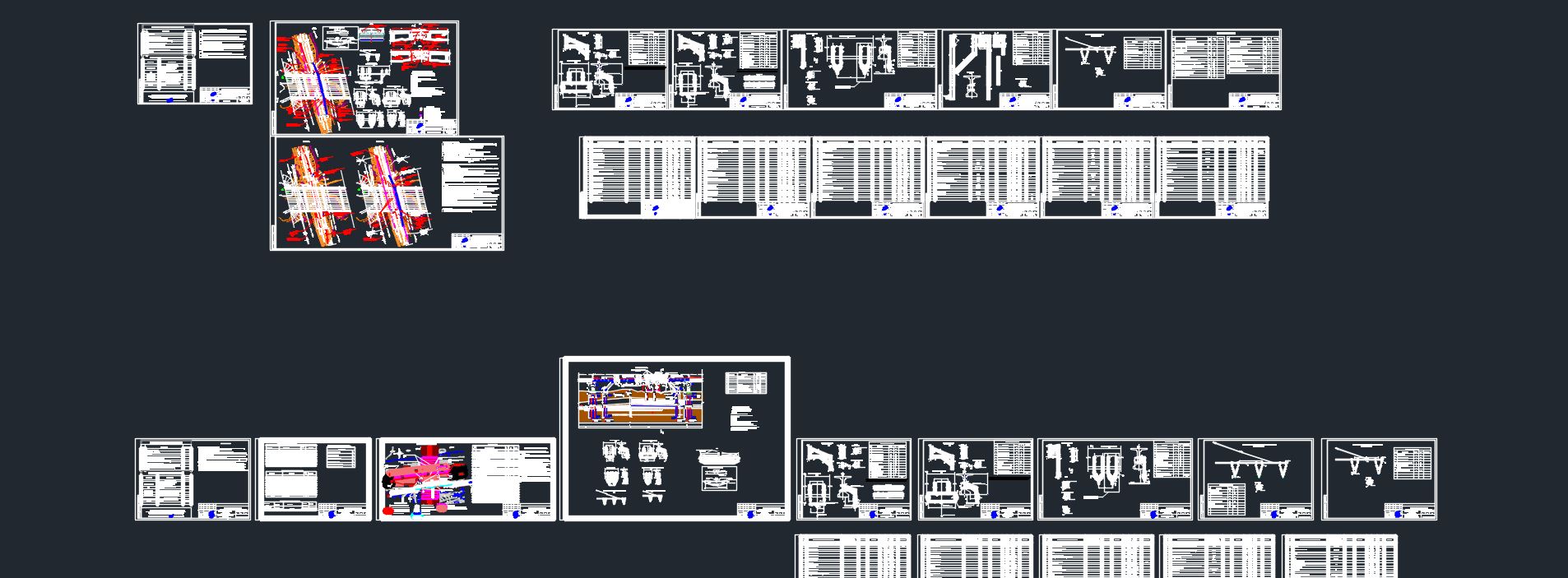

Переустройство контактной сети

1. Рабочий проект выполнен на основании технических условий N160 от 13.02.2019 АО "НК "КТЖ".
2. Контактная подвеска существующих путей компенсированная, тип проводов ПБСМ-95+МФ-100. В проекте приняты железобетонные опоры типа СП104.6-2.7, СП104.6-3.7. Фундаменты типа - ТСН-2-4,5, ТСН-3-4,5.
3. Цельные опоры, фундаменты и анкеры должны иметь защитное покрытие, выполненное мастикой изол.
4. Цельные опоры, фундаменты и анкера устанавливаются в заранее разработанные механизированным или ручным способом котлованы. В случаях установки опор и анкеров в котлованы, выполнить засыпку пазух котлованов слоями толщиной 20 см с уплотнением до плотности окружающего грунта.
5. У опор, имеющих фактическую глубину заглубления в грунт менее 3.25м произвести обсыпку дренирующим грунтом с послойным трамбованием.
6. Заземление конструкции на путепроводе выполняется на дроссель трансформатора круглой сталью ∅10 в две нитки по старогодним шпалам. На путепроводе над контактной подвеской, усиливающим проводом, ДПР и линии АБ устанавливаются щиты ограждения. Крепление магистрали заземления вдоль путепровода и спуск через каждые 2м. Магистраль заземления и спуск выполнено круглой сталью ∅10 в две нитки. Заземление опор вновь устанавливаемых опор контактной сети предусмотрено через искровой промежуток на рельс.
7. Габариты опор указывают на расстояния от передней грани опор до оси ближайшего пути в метрах.
8. Расположение опор, фиксирующих стрелку, уточняется по месту.
9. В связи с наличием сульфатной агрессии, опоры и анкеры применить из сульфатостойкого портландцемента.
10. Ввиду наличия подземных коммуникаций разработку котлованов под опоры КС выполнять с особой осторожностью в присутствии представителей ЭЧ, ШЧ, ПЧ и других заинтересованных организаций.
