Контактная сеть станции

Разработка проекта контактной сети станции
Проект выполнен на основании технических условий № 447-И от 29.01.2015г выданных АО НК КТЖ .
Основные показатели объекта:
напряжение-27,5/0,4кВ
Эксплуатационная длина 2414 м,развернутая длина электрифицируемых путей 8060 м
Максимальная температура воздуха - 44,5 °С
Минимальная температура воздуха - -34,9 °С
Температура беспровесного положения контактного провода - 0-5 °С
Расчетная скорость ветра для определения длин пролетов:
1 раз в 10 лет - 29 м/с ( IIIрайон)
1 раз в 25 лет - 32 м/с
Температура воздуха при максимальной скорости ветра -23,8°С
Толщина стенки гололеда -10 мм² (IIрайон)
Объемный вес гололеда - 0,9 г/см³
Температура воздуха при гололеде - -10°С
Скорость ветра при гололеде -22 м/с
Проектом предусматривается:
Электрификация главных и боковых путей проектируемой железнодорожной станции .
Прокладка воздушной линий ДПР по опорам контактной сети.
Индивидуальное заземление устройств контактной сети.
Прокладка воздушных и кабельных линии 0,4кВ по опорам контактной сети и в траншее, для электроснабжения пунктов обогрева в четной, нечетной горловинах и наружного освещения станции .
Установка светильников на опорах и жестких поперечинах контактной сети для электроосвещения станции.
На главных путях станции принята полукомпенсированная цепная подвеска с эластичным поддерживанием фиксаторов (рессорной струной) ПБСМ1-95 + МФ-100; на боковых и вытяжном путях принята полукомпенсированная цепная подвеска с простыми опорными струнами ПБСМ1-70 + МФ-85 по типовому проекту:7.501-1 Выпуск 16.Конструктивная высота подвески в точке подвеса 1,8 метра.

Состав: План контактной сети станции Язык документа

Софт: AutoCAD 2012

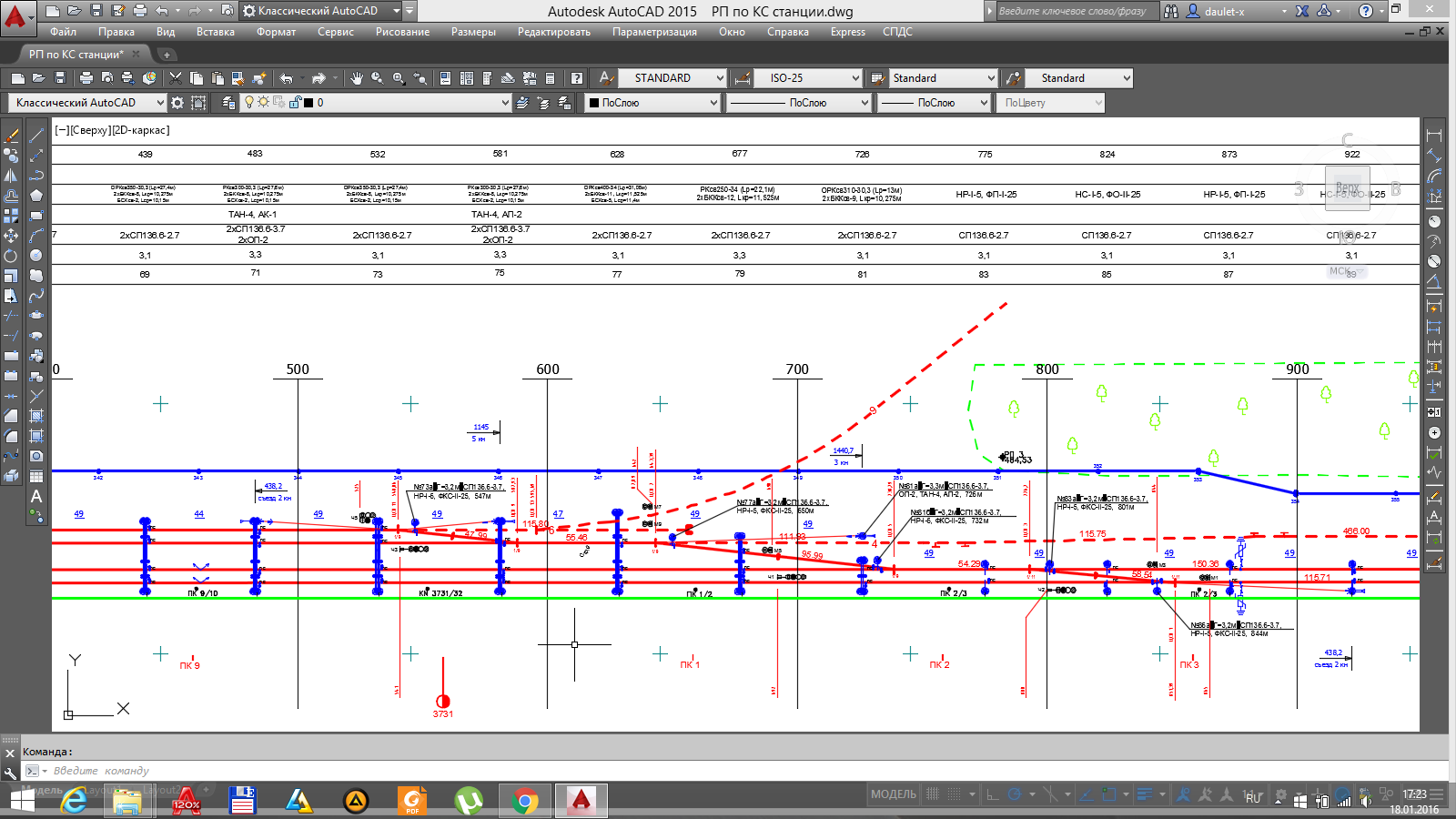

Просмотр файлов
РП по КС станции.dwg
