Контактная сеть электрифицируемого участка железной дороги с разработкой индивидуальной части проекта Воздушные стрелки

Хабаровский техникум железнодорожного транспорта» (ХТЖТ) ПЦК «Электроснабжение»
Дипломный проект на тему - Контактная сеть электрифицируемого участка железной дороги с разработкой индивидуальной части проекта «Воздушные стрелки»
Хабаровск 2022

При проектировании заданного электрифицированного участка выполнен расчет нагрузок, действующих на провода контактной сети; длин пролетов на главных и второстипенных путях станции; выполнен механический расчет заданного анкерного участка полукомпенсированной контактной подвески; подобраны поддерживающие, фиксирующие устройства контактной сети; опоры, анкера, анкерные оттяжки, опорные плиты для анкерных опор. В индивидуальной части проекта рассмотрел вопрос – воздушные стрелки.

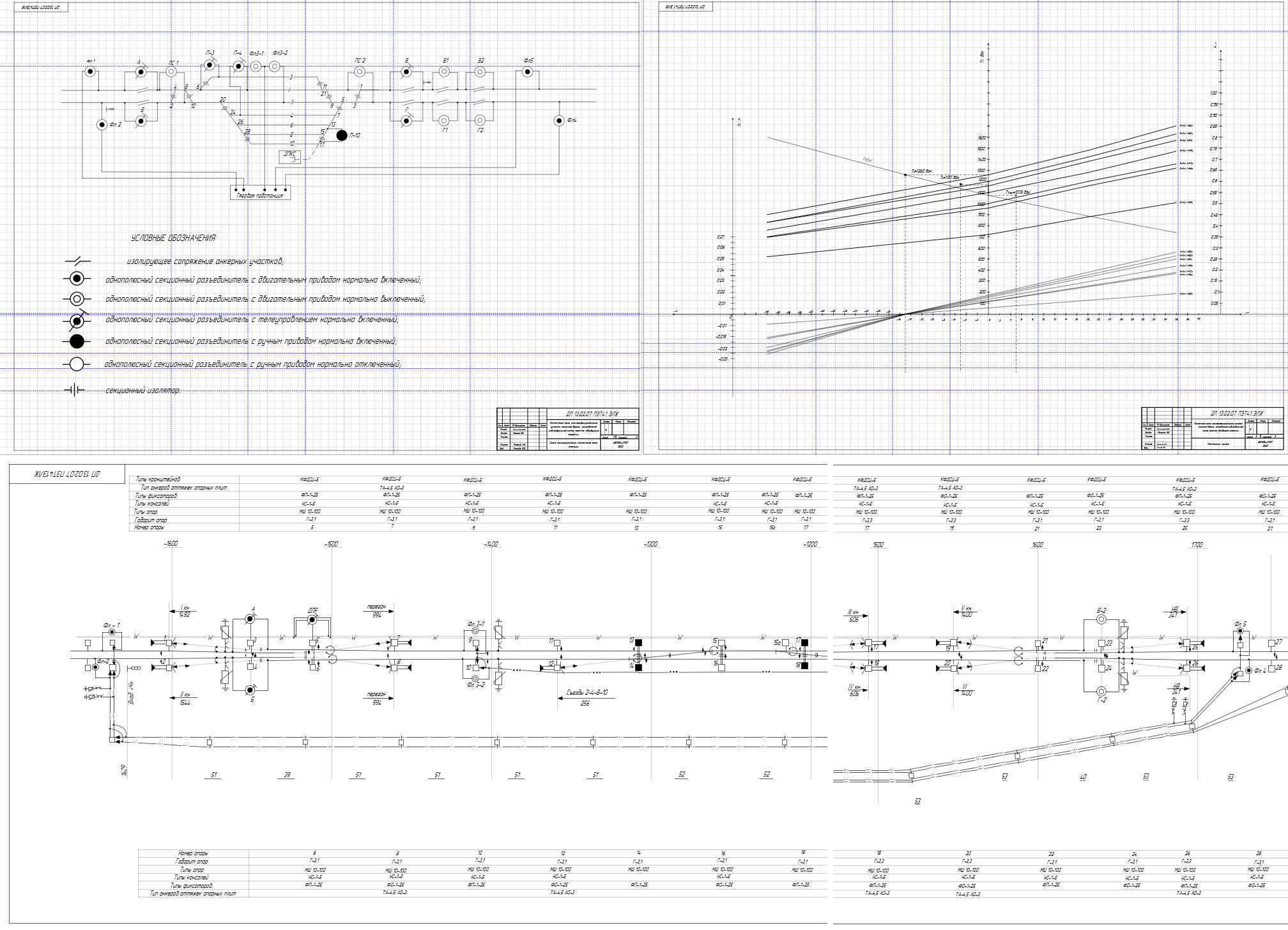

В графической части ВКР разработан план электрифицированного участка контактной сети, схема секционирования и питания контактной сети станции; произведен механический расчет и построены монтажные кривые; составлена компьютерная презентация по индивидуальной части проекта. При выполнении дипломного проекта использовалась современная литература, документация, интернет – ресурсы.
Правильно спроектированная, грамотно построенная и заботливо эксплуатируемая контактная сеть – залог бесперебойного электроснабжения всех потребителей электрической энергии на железнодорожном транспорте.

Введение……………………………………………………………………...........6
1 Основная часть………………………………............……………………........10
1.1 Определение нагрузок, действующих на провода контактной сети......10
1.2 Определение максимальных допустимых длин пролетов на станции...13
1.3 Разработка схемы секционирования контактной сети станции..............17
1.4 Трассировка контактной сети на станции.................................................23
1.5 Механический расчет анкерного участка.................................................27
1.6 Подбор типовых опор и поддерживающих устройств............................39
2 Индивидуальная часть..……………………………………….........................42
3 Охрана труда..………………………………………………………….............59
3.1 Требования охраны труда при нахождении работников вблизи и на железнодорожных путях....................................59
4 Техническая эксплуатация и безопасность движения поездов. Защита пути от снежных заносов..…………………...……………................62
Заключение..….…………………………………………........……………..........66
Список используемых источников......................................................................67
