Подстанция ТП 10/0.4кВ

БПОУ ОО Орловский технический колледж
Электрификации и автоматизации с/х
Эксплуатация и монтаж электроснабжения ТП 10/0,4 кВ в АО «Орелоблэнерго» СМФ Сосковский участок Орловской области с разработкой вопроса защиты трансформатора на стороне 0,4 кВ
Орел 2020

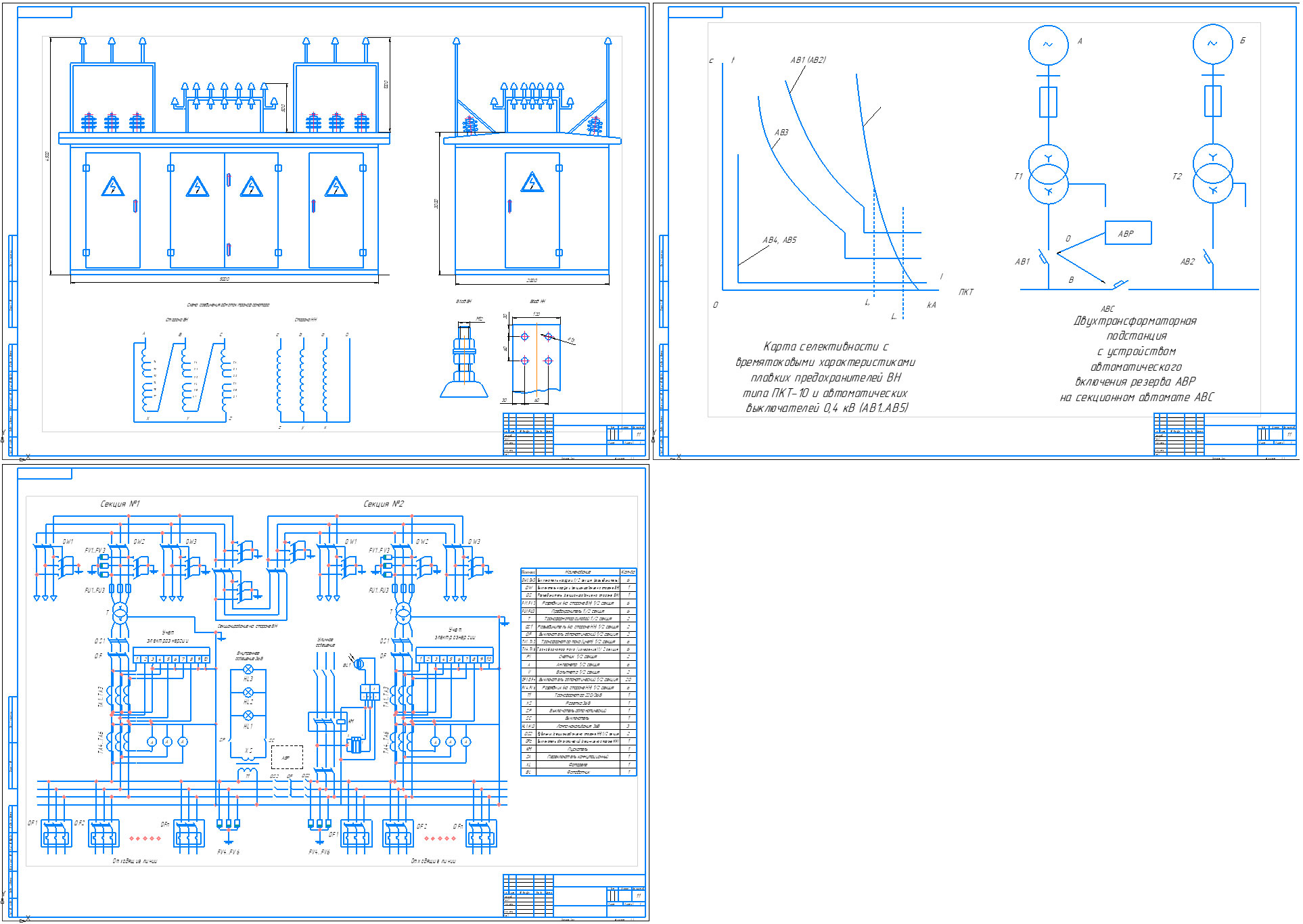

Общий вид ТП 10/0.4кВ. Схема соединения обмоток трансформатора на стороне высокого и низкого напряжения.
1.1 Общая характеристика трансформаторной подстанции 10/0,4 кВ
Трансформаторной подстанции напряжением 10/0,4 кВ предназначена для: приёма, транзита, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц для городских, комунально-бытовых, промышленных потребителей, а также допускается применение комплектных трансформаторных подстанций (КТП) в сельской местности. КТП соответсвуют требованиям ГОСТ 14695-80, ТУ 3412-006-51760161, "Правила устройства электроустановок" [1].
Двух трансформаторная КТП киоскового типа состоит из двух блоков. Блок 1 может использоваться в качестве самостоятельной однотрансформаторной КТП в случае обслуживания потребителей III-й категории электроснабжения.
Каждый блок КТП разделён на три отсека с отедльными входами:
- отсек распределительного устройства 10 кВ;
- отсек распределительного устройства 0,4 кВ;
- отсек силового трансформатора;
В данном подпункте освещены вопросы конструктивного исполнения и технических параметров силового трансформатора ТМЗ – 400/10 кВА, которые используются в данном КТП.

1. ОБЩАЯ ЧАСТЬ
1.1 Общая характеристика трансформаторной подстанции 10/0,4 кВ
1.2 Техническая характеристика и особенности конструктивного исполнения силового трансформатора 10/0,4кВ

2. РАСЧЕТНО-КОНСТРУКТОРСКАЯ ЧАСТЬ
2.1 Расчёт нагрузки силового трансформатора 10/0,4 кВ по суточному графику
2.2 Расчет и проверка мощности силового трансформатора
2.3 Расчёт экономического режима силового трансформатора в условиях эксплуатации
2.4 Расчёт и выбор аппаратов коммутации и защиты силового трансформатора
2.5 Определение коэффициента полезного действия силового трансформатора в условиях эксплуатации, потерь мощности и годовых потерь электроэнергии в силовом трансформаторе

3. ОРГАНИЗАЦИОННАЯ ЧАСТЬ
3.1 Организационные и технические мероприятия по обеспечению электробезопасности во время монтажа силового трансформатора 10/0,4 кВ
3.2 Расчёт защитного заземления ТП 10/0,4 кВ

4. ОХРАНА ТРУДА
4.1 Охрана труда на объекте
4.2 Противопожарная безопасность
4.3 Электробезопасность на объекте
4.4 Охрана окружающей среды

5. КОНСТРУКТОРСКАЯ ЧАСТЬ
5.1 Назначение защиты трансформаторов на стороне 0,4 кВ автоматическими воздушными выключателями
5.2 Устройство и принцип работы
5.3 Выбор автоматических воздушных выключателей для ТП 10/0,4 кВ

6. ЭКОНОМИЧЕСКАЯ ЧАСТЬ
6.1 Расчёт расходов на ремонт силового трансформатора КС ОЛВУ МГ и техническое обслуживание
