Проект АСУТП 2 БКТП 2х1000 кВА

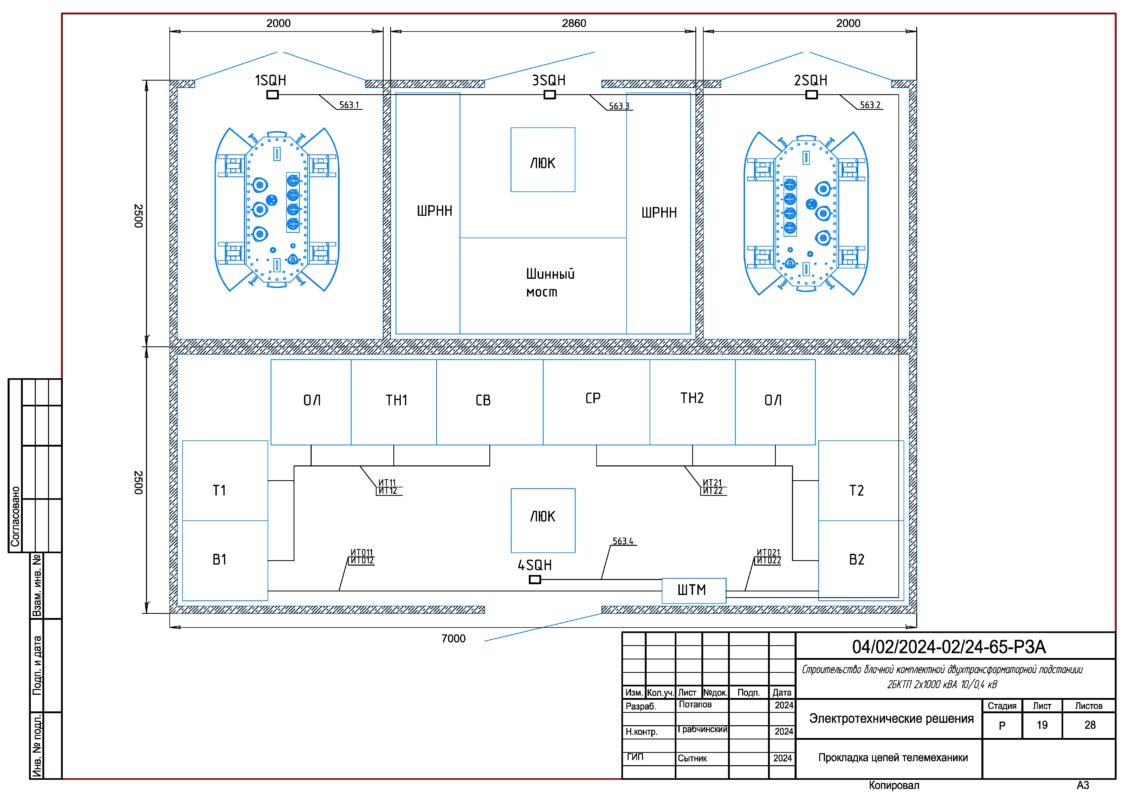

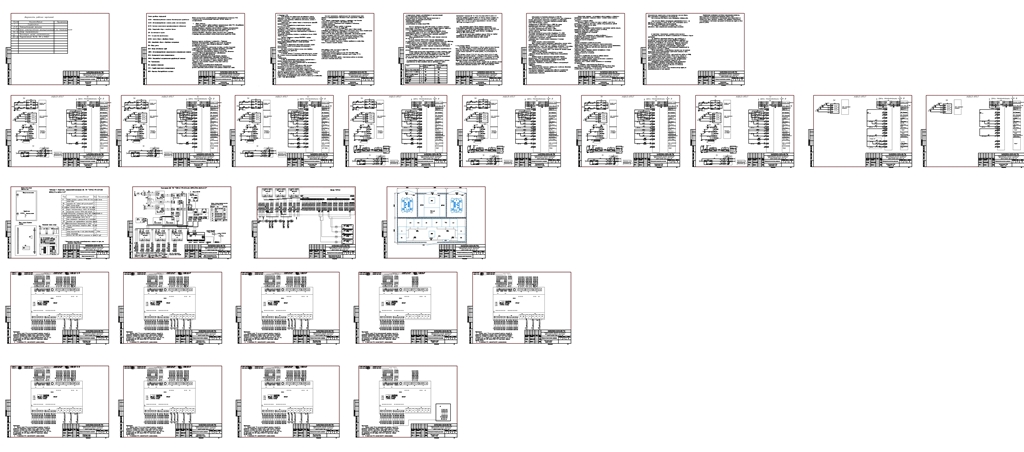

Проект АСУТП 2БКТП 2х1000 кВА. Состав проекта прокладка цепей телемеханики, шкафа асутп.

Проект телемеханизации распределительной трансформаторной подстанции (РТП)
с установкой двух трансформаторов мощностью 1000 кВА каждый, для
электроснабжения.

1. Общие положения.
Настоящим проектом предусматривается телемеханизация новой РТП с оборудованием производства "Промсеть" с обеспечением сбора, обработки и
передачи информации о параметрах режимов работы и состояния коммутационного
оборудования средствами телемеханики, организация передачи данных на ДП с
использованием современных протоколов обмена данными по сети
стандарта GSM/GPRS и обеспечение работы телемеханических устройств
в структуре автоматизированной системы диспетчерского управления (АСДУ).

Проектные чертежи разработаны в соответствии с "Правилами
устройства электроустановок", "Правилами технической эксплуатации
электрических станций и сетей Российской Федерации" и другими
руководящими документами.
Комплекс телемеханики предназначен для сбора и передачи дискретной
и аналоговой информации, приема и исполнения дискретных и аналоговых
команд управления и регулирования в системах телемеханики.
В результате телемеханизации подстанции должно быть обеспечено:
-повышение надежности функционирования и наблюдаемости
технологических параметров подстанции;
- обеспечение безопасности работ обслуживающего персонала;
-повышение уровня информационного обеспечения диспетчерского и
эксплуатационного персонала в нормальном и аварийном режиме работы
сети, а так же при возникновении и анализе аварийных событий;
-сокращение числа аварийных ситуаций в результате ошибочных
действий персонала;
-снижение затрат на эксплуатационное обслуживание;
-повышение эффективности информационного обмена с вышестоящими
уровнями управления, режимов работы и эксплуатации электрических сетей.
