Проект электрификации деревообрабатывающего цеха ООО «ЛЕСОПТ» с разработкой системы фильтрации воздуха

ФГБОУ ВО Дальневосточный ГАУ, электроэнергетика и электротехника, ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ
РАБОТА на тему: Проект электрификации деревообрабатывающего цеха ООО «ЛЕСОПТ» с разработкой системы фильтрации воздуха, 2025

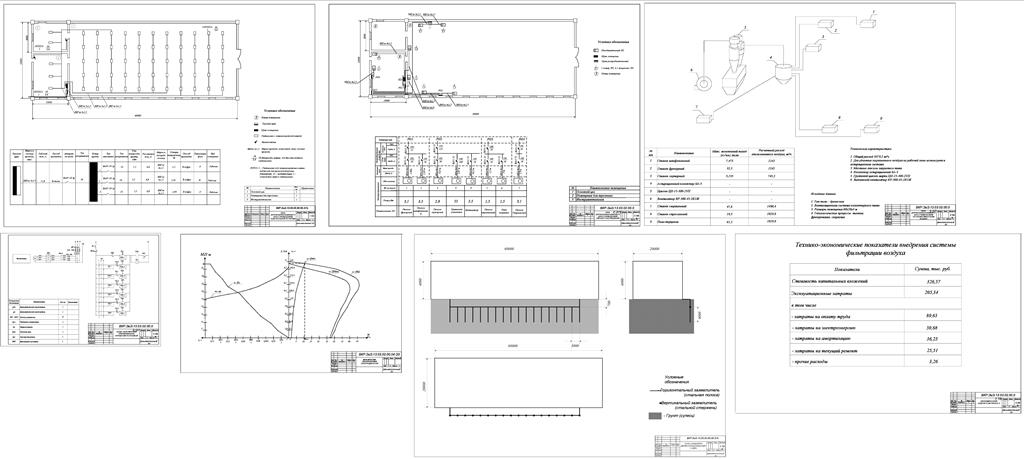

Выпускная квалификационная работа 86 с., 3 рис., 29 табл., 26 источников, 7 листов графического материала.
Целью данной выпускной квалификационной работы является комплексная электрификация деревообрабатывающего цеха с разработкой системы фильтрации воздуха.
В выпускной квалификационной работе рассматривается характеристика объекта проектирования и вопросы комплексной электрификации производственных процессов, а также вопросы эксплуатации электрооборудования, электробезопасности и обоснование экономической эффективности проекта.
Основной задачей в работе была разработка системы фильтрации воздуха. В соответствии с этим были произведены все необходимые расчеты. Была разработана технологическая схема установки. Для автоматического управления была разработана электрическая принципиальная схема управления.

СОДЕРЖАНИЕ

Введение 9
1 Характеристика объекта проектирования 11
1.1 Характеристика ООО «ЛЕСОПТ» и его деятельность 11
1.2 Природно-климатическая характеристика города Благовещенска 11
1.3 Описание объекта проектирования 12
2 Обоснование темы выпускной квалификационной работы 13
3 Электрификация основных производственных процессов 18
3.1 Расчет осветительной установки 18
3.2 Электротехнический расчет 21
3.3 Выбор технологического оборудования 24
4 Выбор и расчет основного технологического оборудования 25
4.1 Расчет основных параметров системы аспирации 25
4.2 Аэродинамический расчет воздуховодов 30
4.3 Выбор вентилятора и электродвигателя 34
4.4 Расчет циклона 35
4.5 Расчёт электропривода вентилятора 38
4.6 Выбор пускозащитной аппаратуры и средств автоматики 43
4.7 Разработка схемы управления 45
5 Электроснабжение объекта проектирования 47
5.1 Выбор схемы питания и распределения сети 47
5.2 Расчет электрических нагрузок 48
5.3 Выбор мощности трансформатора 53
5.4 Расчёт электрических сетей переменного тока напряжением 0,38 кВ 54
5.5 Расчет токов короткого замыкания 56
5.6 Выбор аппаратов защиты 59
6 Эксплуатация электрооборудования 62
6.1 Расчет объема электрооборудования в условных единицах 63
6.2 Расчет трудоемкости ТО, ТР, ОО электрооборудования на год 65
6.3 Разработка графика ППР 66
7 Электробезопасность 68
7.1 Техника безопасности и охрана труда при производстве электромонтажных работ 68
7.2 Расчет индивидуальных средств защиты 69
7.3 Расчёт заземляющего устройства деревообрабатывающего цеха 70
7.4 Действие электротехнического персонала при возникновении чрезвычайных ситуаций 72
7.5 Расчет молниезащиты объекта 76
8 Экономическое обоснование проекта 79
8.1 Определение капитальных вложений 79
8.2 Определение текущих эксплуатационных затрат 81
Заключение 83
Список использованных источников 84
