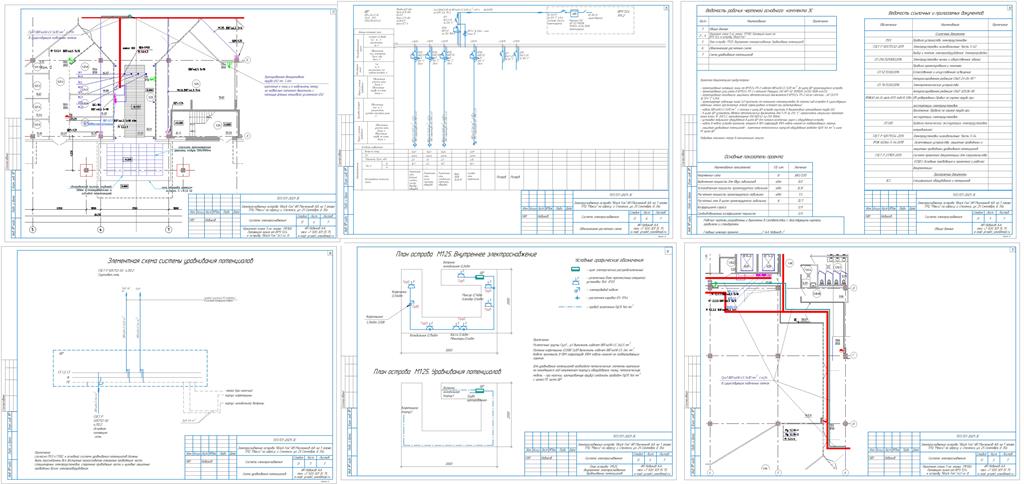

Проект электроснабжения "острова" кофе Black Fox в ТЦ "Макси". Внешнее электроснабжение от ВРУ ТЦ по кабельным лоткам за подвесным потолком. Внутренние сети электроснабжения технологического оборудования.
Электроснабжение проектируемого острова, согласно технических условий, предус-
мотрено от ВРУ 1.2.4 РП-2 с установкой проектируемого счётчика электрической
энергии Меркурий 230 ART-02 10(100)А 3х230/380В кл.т.1,0; проектируемого автома-
тического выключателя EASY9 3р 32А "С" 4,5кА после счётчика.
Питающая линия Гр.н1 запроектирована кабелем ВВГнг(А)-LS 5х10 мм. Сечение кабеля
выбрано из условий защиты при однофазном коротком замыкании, потери напряжения,
допустимому длительному току.
Питающий кабель проложить до опуска к острову в существующих кабельных
лотках - наличие лотков определено в процессе визуального осмотра на этапе
проектирования.
Опуск кабеля ВВГнг(А)-LS 5х10 мм к щиту ЩР острова выполнить в декоративной
хромированной трубе d32.
Щит ЩР укомплектовать модульным оборудованием, согласно однолинейной расчётной
схемы.
На вводе щита ЩР установить автоматический выключатель ВА47-29 3р 25А "С",
общее противопожарное УЗО 4р 25А с током утечки 100 мА.
Для защиты от импульсных перенапряжений использованы ограничители ОПС1-С (II класс).
Электрические сети павильона выполнить кабелем марки ВВГнг(А)-LS, сечения уточнять
в однолинейной расчётной схеме.
