Проект электротехнической части здания жилого дома

1.Проект электротехнической части здания жилого дома разработан в соответствии с ПУЭ, КМК 2.01.05-98, КМК 2.04.17-98 и на основании архитектурной части проекта.Напряжение сети ~380/220В. Категория электроснабжения II.
2.Электроснабжение осуществляется от внешней сети одним кабельным вводом. Нагрузка на квартиру определена из расчета удельных нагрузок по табл.2 КМК2.04.17-98 с учетом общей площади квартир и с учетом присоединения бытовых кондиционеров.
Pр на дом - 163,5кВт, расчет нагрузок смотреть на листе 2.
3.В качестве вводно-распределительного устройства принята панель типа ВРУ1-14-20УХЛ4, которая устанавливается при входе в подъезд.
4.На лестничных площадках каждого этажа, в специальных нишах, устанавливаются этажные щитки типа ЩЭ3302У в которых размещаются квартирные электронные счетчики активной энергии, автоматы защиты групповых линий квартир и комплекты слаботочных устройств.
5.Учет общедомовых нагрузок осуществляется электронными счетчиками активной энергии, установленными во ВРУ.

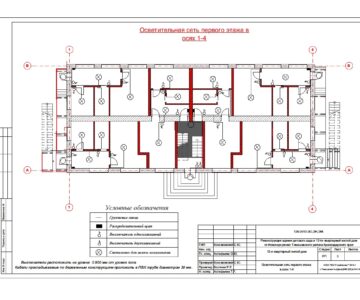

6.Проектом предусмотрена установка в жилых комнатах клеммных колодок, а в кухне, прихожей и коридоре-подвесного патрона; в ванных комнатах и сан. узлах - светильника С360.
7.Управление освещением выполняется выключателями по месту. Предусмотрена установка электрического звонка с кнопкой.
8.Групповые сети квартир выполняются проводом ВВГнг-660, прокладываемым по стенам, под слоем штукатурки и в пустотах плит перекрытий. Питающие сети выполняются кабелем ВВГнг в поливинилхлоридных трубах.
9.Для защиты от поражения электрическим током предусматривается следующие виды заземления:
Заземление всех корпусов электроприемников выполняется в однофазной сети третьим заземляющим проводом,втрехфазной-пятым заземляющим проводом.
В проекте принята система заземления TN-S. Ввод в здание должен быть предусмотрен пятижильным кабелем. Пятая жила соединяется с заземленной нейтралью источника.
10. На вводе в здание выполняется система уравнивания потенциалов путем объединения заземляющей шины с трубами отопления,канализации,стальными трубами коммуникаций здания и шиной щита.
11. Опасные зоны на объекте отсутствуют
