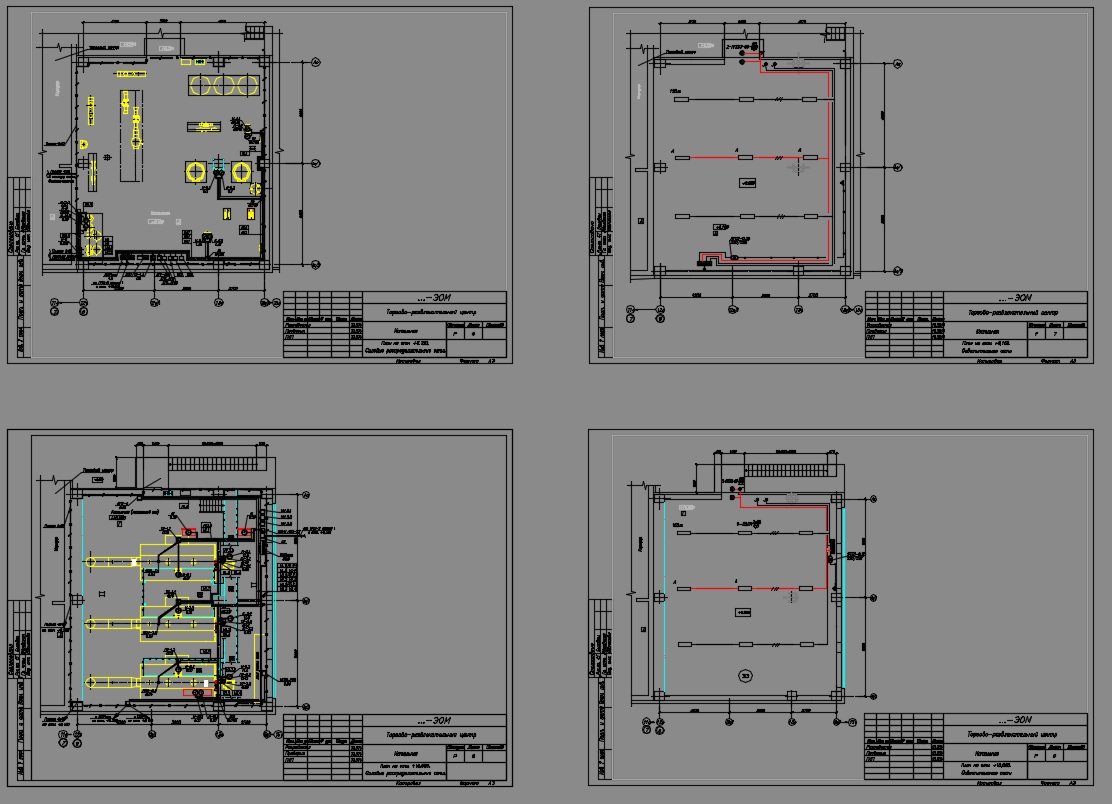

Проект ЭОМ Котельная Торгово-развлекательного центра

Котельная по степени надежности электроснабжения относится ко II категории.
Электроснабжение котельной предусмотрено с выполнением АВР на ГРЩ здания торгово-развлекательного центра по I категории.
В качестве вводно-распределительных устройств котельной приняты щит 3ШРкот, находящийся на 3 этаже, и щит 2ШРкот, находящийся на 2 этаже.
Основными силовыми потребителями электроэнергии являются токоприемники технологическо-го и сантехнического оборудования (двигатели насосов, пульты управления котлами). Для пуска и управления двигателями насосов используются устройства SK-702 фирмы "Wilo".
Пусковая аппаратура, марка, сечение проводов, кабелей, способ их прокладки указаны в схеме распределительной сети силового электрооборудования.
Сечения распределительных и групповых линий выбраны по длительно-допустимой токовой нагрузке и проверены на допустимую потерю напряжения.
Распределительная питающая сеть от ГРЩ-1 (1 секция) ТРЦ до 3ШРкот котельной выполняется кабелем ВВГнг-LS 5х70мм2.
Распределительная силовая сеть от 3ШРкот и от 2ШРкот до токоприемников выполняется кабелем ВВГнг-LS и ВВГнг-FRLS , прокладываемым по стенам, в коробе и лоткам.
Проектом предусматривается рабочее и ремонтное освещение.
