Торгово развлекательный центр в городе Благовещенск

Дальневосточный государственный аграрный университет
Кафедра строительного производства и инженерных конструкций
Курсовой проект по дисциплине Архитектура ,
На тему "Торгово развлекательный центр в городе Благовещенск"
Благовещенск 2019

СОДЕРЖАНИЕ
Введение 3
1. Исходные данные 4
2. Генеральный план 5
3. Архитектурно планировочное решение 6
4. Конструктивное решение 7
5. Архитектурно композиционное решение 9
6. Санитарно техническое и инженерное оборудование 10
7. Теплотехнический расчет 13
Список используемой литературы 17

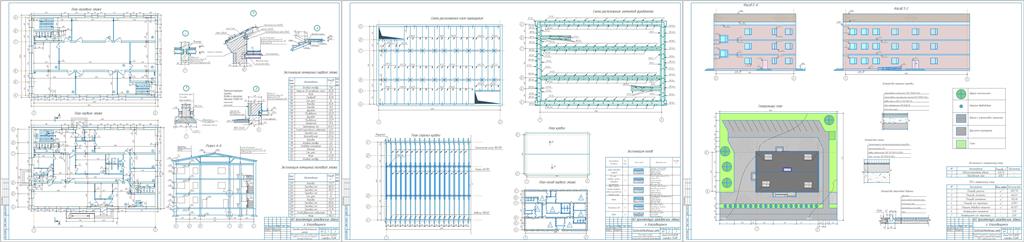

Графическая часть содержит
План первого этажа
План второго этажа
Экспликация помещений
Разрез здания
План полов
План кровли
План фундаментов
Фасад
Генеральный план
План стропильной системы
Схема расположения элементов перекрытия
Конструктивные узлы 5шт (Лестница, фундамент, примыкание кровли к наружной стене, примыкание плит перекрытия к внутренней стене )

Исходные данные для проектирования

Перекрытие: Железобетонные многопустотные плиты
Стены: Кирпичные, однородная кладка с утеплителем с наружной стороны
Лестницы: По железобетонным косоурам
Место строительства: г. Благовещенск
Конструктивная система: Бескаркасная
Кровля: Чердачная
Фундамент: Сборно ленточный

Состав: План первого этажа, план типового этажа, разрез А-А, экспликация помещений, Конструктивные узлы. План стропил кровли, схема расположения элементов фундамента, план полов,экспликация полов, схема расположения элементов перекрытия. Фасад 1-2, фасад Е-А, генеральный план, конструктивные узлы устройства покрытия территории, ТЭП к генеральному плану. Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Торгово развлекательный центр в городе Благовещенск

Готово/ПЗ.docx
Готово/ТРЦ.cdw
Готово
