Проект по капитальному ремонту осветительного и силового электрооборудования детского сада

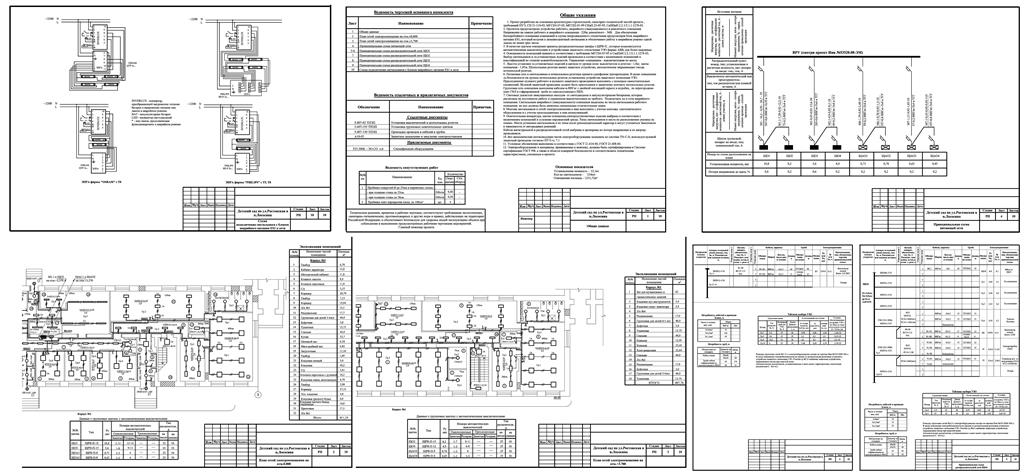

Проектирование в детском саду электроосвещение. Планы, спецификации, схемы, принципиалки, поясниловка

Проекты марки "ЭО" и "ЭМ" разработаны на основании задания на проектирование по капитальному ремонту осветительного и силового электрооборудования детского сада. Нормируемые показатели освещения помещений выбраны согласно СНиП 23.05-95 "Естественное и искусственное освещение" , СанПин 2.2.1/2.1.1.1278-03, МГСН 2.01-99. Проектом предусмотрено устройство рабочего, аварийного (эвакуационного) и ремонтного освещения. Напряжение на лампах рабочего и аварийного освещения 220В, ремонтного - 36В. Для обеспечения бесперебойного освещения помещений в случае непредвиденного отключения предусмотрен блок аварийного питания ES1, который встроен в люминесцентный светильник и обеспечивает работу в аварийном режиме одной лампы не менее трех часов. Для общего освещения использованы разрядные источники света с наибольшей световой отдачей и сроком службы, с электронным пускорегулирующим аппаратом , обеспечивающим качественное освещение помещений и экономию потребляемой электроэнергии. Светильники приняты в соответствии с назначением помещений, характеристикой среды с учетом архитектурно-планировочных решений и классификацией по степени пожаробезопасности. К установке приняты светильники с люминесцентными лампами: ЛПО110-4х14, ARS/S-4х18, PTF/S-4x14, C360х28, SM-2х36, AQVA-2х28, AVR 320х28; и с лампами накаливания: RKL-3х60, НПП 0107х100. В качестве светового указателя "Выход" принят двухсторонний со встроенной аккумуляторной батареей и яркими светодиодными лампами указатель "Вымпел". Согласно ПУЭ п.7.1 и 1.7 сеть штепсельных розеток выполнена трехпроводной с установкой штепсельных розеток с заземляющим контактом. В целях повышения эл.безопасности на группу к ним установить устройство защитного отключения УЗО. Штепсельные розетки установлены на высоте 1,8м от уровня пола и имеют автоматически закрывающиеся шторки. На вводе в здание на I этаже установлено вводно-распределительное устройство, состоящее из вводной панели т.ВРУ3СМ-11-10 УХЛ4 и распределительной панели т.ВРУ3СМ-47-00 УХЛ4. Учет электроэнергии осуществляется электронными двухтарифными счетчиками. Щиты рабочего и аварийного освещения приняты боксы пластиковые встроенного исполнения т.ЩРВ-П; силовые щиты - щиты металлические накладного исполнения т.PZ-30М, которые комплектуются автоматическими выключателями и УЗО фирмы АВВ, как более надежные. В проекте приняты следующие типы систем токоведущих проводников переменного тока: однофазные - 3х проводные, трехфазные - четырех и пятипроводные. Тип системы заземления принят TN-C-S (ГОСТ 30331.2-95). Распределительные, групповые сети и сети освещения выполнены кабелем м.ВВГнг с двойной изоляцией, проводом м.ПВ1 в трубах из самозатухающего ПВХ скрыто в полу, по стене и потолку в штробах.
