Проект ЭОМ содержит решения в части внутреннего электроснабжения квартиры:
- общие данные

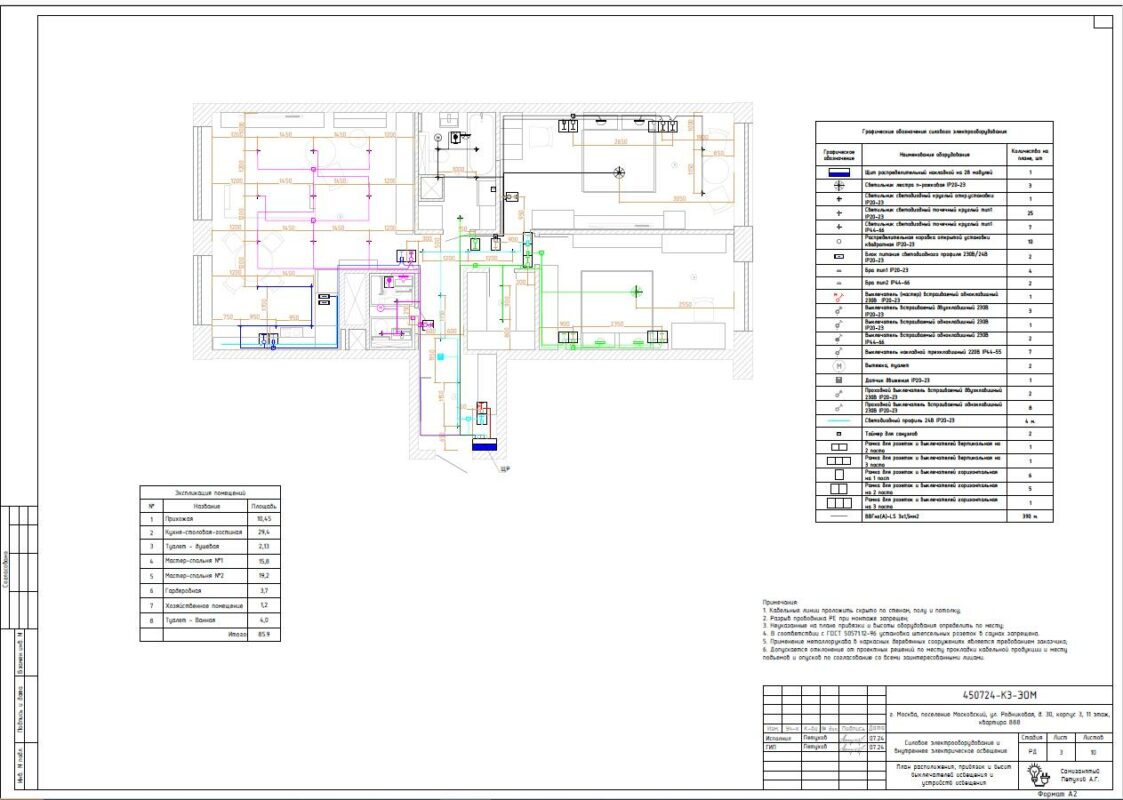

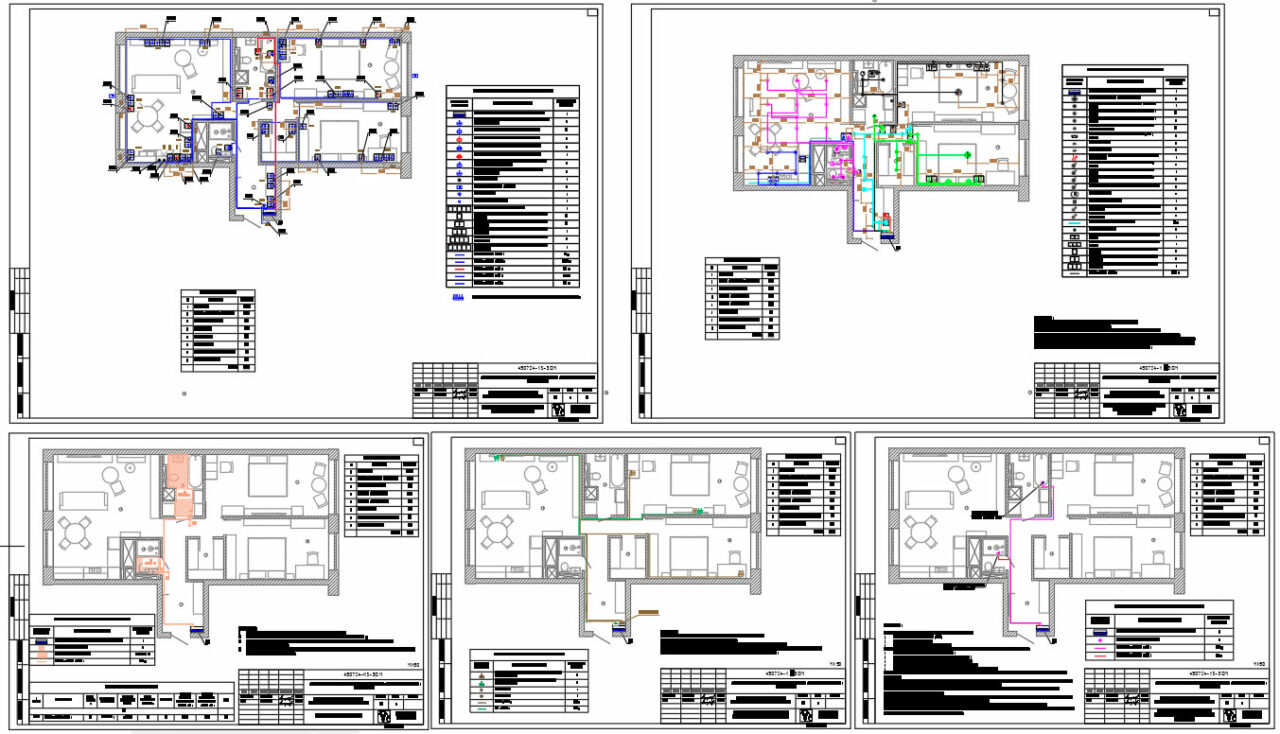

- план розеточной сети
- сети освещения

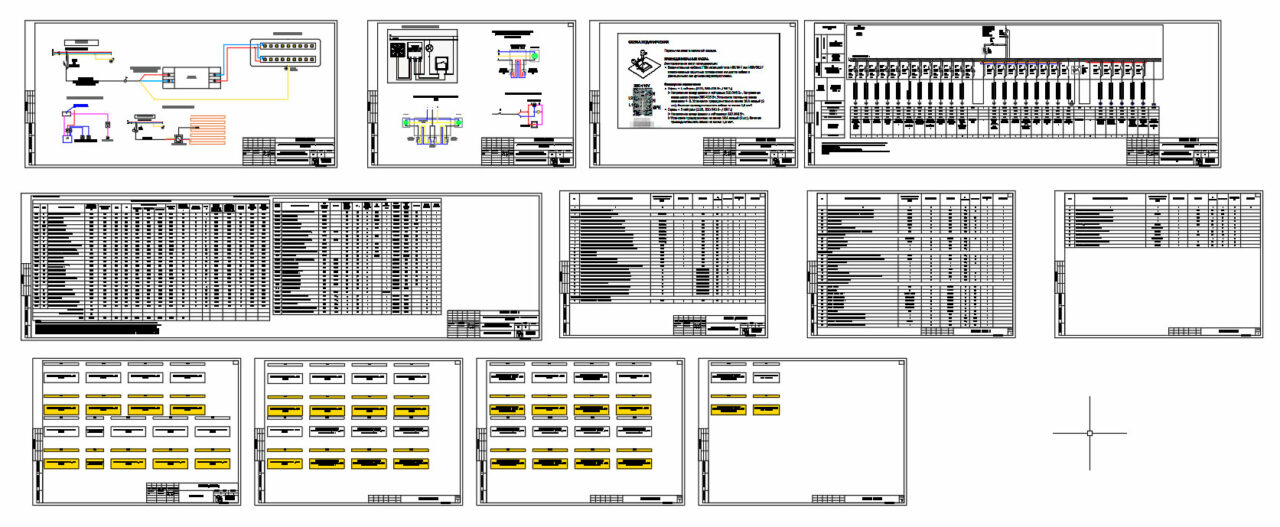

- принципиальная схема силового щита
- план ДСУП
- спецификация
- наклейки на щит
2. СИЛОВОЕ ЭЛЕКТРООБОРУДОВАНИЕ
1. Электроприемниками являются: розеточные сети, сети освещения, кондиционер, котлы отопления.
2. Напряжение силовой сети ~400В, розетки и освещение ~230В. Качество электроэнергии должно соответствовать ГОСТ 32144-2013 "Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения."
3. На вводе для распределения электроэнергии предназначен щит ЩР типа ЩРН-П-54 на 54 модулей
фирмы ИЕК (допускается применить аналог), расположенный в тех.помещении и укомплектованный на вводе: вводным четырехполюсным автоматическим выключателем дифференциального тока, устройстовом защиты от импульсных перенапряжений, реле контроля напряжения;
на отходящих групповых линиях: четырехполюсными и двуухполюсными автоматическими выключателями дифференциального тока, однополюсными автоматическими выключателями.
4. Расчетные сечения проводов и номинальные токи аппаратов защиты и коммутации выбраны исходя из установленной мощности и режимов работы электроприемников.
5. Розетки запитаны от АВДТ, реагирующих на токи утечки не более 30мА, 100мА. Пускозащитная аппаратура применена фирмы ИЕК (или аналог). Нагрузки освещения запитаны от АВДТ.
6. Высота установки электрооборудования от пола:
- до оси выключателей - 0,9м, а также в соответствии с монтажным планом и дизайн-проектом;
- до оси штепсельных розеток - в соответствии с монтажным планом установки силового электрооборудования и дизайн-проектом;
- до середины щита ЩР - 1,5м.
7. Степень защиты розеток во влажных помещениях и на улице IP44-55, в остальных помещениях IP20-23.
