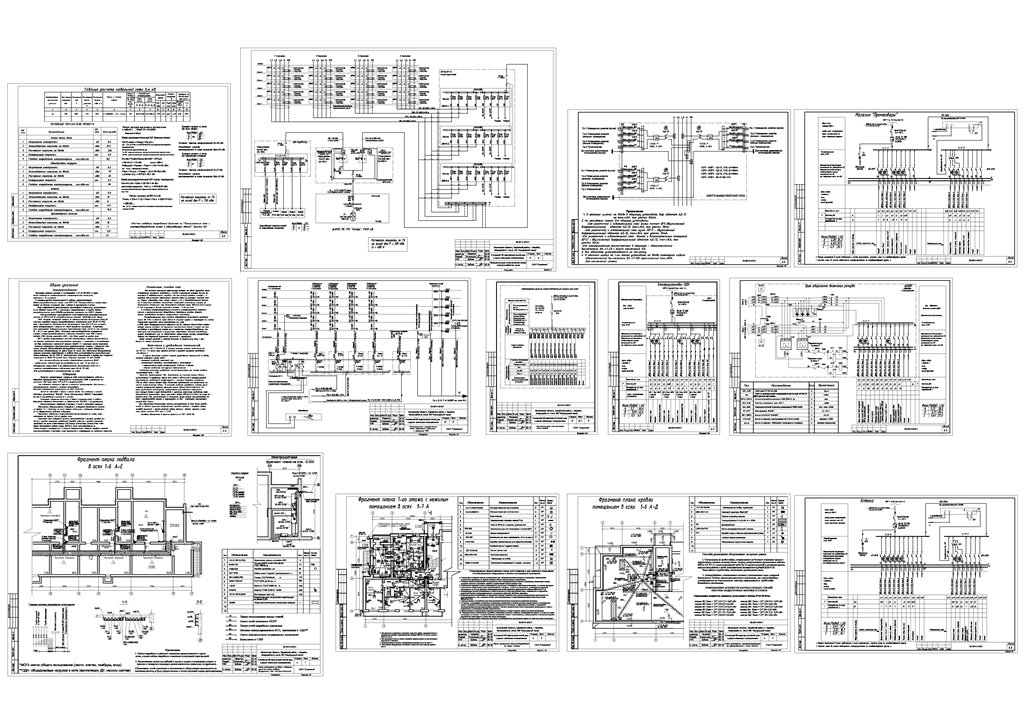

Проект внутреннего электроснабжения многоквартирного дома в г. Зарайске, стадия П + план сетей внешнего электроснабжения

Электроснабжение

Проектные решения приняты в соответствии с СП 31-110-2003. В отношении надежности электроснабжения электроприемники помещений относятся к III категории.
В электрощитовой, расположенной в подвале, устанавливаются вводно-распределительные шкафы типа ВРУ 3-25. Электроснабжение предусматривается от внешних питающей сети кабелем в проложенном в земле.
Учет потребляемой электроэнергии производится счетчиками, установленными на вводной панели ВРУ, и счетчиками, установленными в каждом вводнораспределительном щите (ШУН)встраиваемого помещения или ШЗУГ2 квартир.
Злектроснаджение осуществляется самостоятельными распределительными линиями от ВРУ-О,АкВ до распределительных шкафов индивидуальной сборки.
ШУН встраев. помещений состоит из автоматического выключателя ВА61-29 счетчика активной энергии непосредственного подключения типа NP-06 TD ММЕ, одно и трехполюсных автоматических выключателей типа BAU7-29 для распределения электроэнергии и защиты от токов короткого замыкания. Розеточные сети защищаются дифференциальными выключателями типа АД-12 на ток нагрузки 10 - 32 А и ток утечки ЗОмА. Указанное электрооборудование размещается в щитах учетно-распределительных навесного исполнения типа ШУН ( производства ИЗК). Высота установки ЩУН - 2,0м (верх щита) от уровня пола.
КИП и приборы регулирования объемов теплоносителя, питание теплосчетчика,по степени надежности электроснабжения относится к I категории и запитываются от двух независимых источников питания (ЩАВР). К I категории также относятся пожарные извещатели автоматической противопожарной системы и аварийное освещение, которые обеспечиваются бесперебойным питанием на время аварийного отключения электроэнергии на время более 2U часов. Для обеспечения бесперебойного питания указанных потребителей, в подвале дома устанавливается малогабаритный дизельгенератор АД-20-Т4-00-1Р, автоматически включающийся в работу при отсутсвии напряжения на вводе №1 жилого дома. Мощность агрегата 20 кВт (25кВА)
Для электроснабжения установок общедомового назначения (ОДН) предусмотрен навесной щит (устанавливается на отм. 1.5 от пола) индивидуальной сборки (ЩУН-1) на автоматических выключателях ВА61-29 и счетчика непосредственного подключения типа NP-06 TD ММЕ.
ВРЩ устанавливается в элетророщитовой на стене

Освещение

Проектом предусмотрены следующие виды электроосвещения: рабочее и аварийное (эвакуационное и безопасности) напряжением 220В и ремонтное напряжением 36В через ящик ЯТП-0,25 в электрощитовой.
Для освещения помещений офисоа и магазина предусмотрены светильники с люминесцентными лампами и лампами накаливания.
Величины освещенности принимаются по СНиП 23-05-95*.
Выход из подъездов 1 этажа а также выхды тех. подполья, а также световыми указателями "ВЫХОД". Также светильниками "ВЫХОД" оснащаются выходы в промтоварном машгазине и аптеки.
Ремонтное освещение выполнено в общей электрощитовой в подвале Аварийное освещение выполняется из светильников /1БА3924- с акамуляторамиьобеспечивающими освещение в течении 2 часов в аварийной ситуации
Светильники эвакуационного освещения и освещения безопасности помечены буквой "А" и выделены из числа общего освещения и работают одновременно со светильниками рабочего освещения.
Управление освещением осуществляется выключателями по месту, установленными на высоте 1,0м от уровня пола.
Групповые сети освещения приняты трехпроводными ( фазный, нулевой рабочий и нулевой защитный проводники). Нулевой рабочий и нулевой защитный проводники на щите подключаются под разные контактные зажсСеть освещения выполняется кабелем марки BBTh2LS-3x1,5, прокладываемым по кабель-несущим конструкциям, в полости вертикальных, сквозных трубных стояков электроснабжения, в пустотах плит перекрытий и гофротрубке за подвесным потолком.
