Могилевский государственный технологический колледж
Энергетическое отделение
Курсовой проект по дисциплине «Электроснабжение»
На тему: «Проектирование электроснабжения механического цеха завода «Могилевтрансмаш» ОАО «МАЗ» - управляющая компания холдинга "БЕЛАВТОМАЗ"»
Могилев 2020
Исходные данные: размеры цеха A × B × H = 48 × 30 × 7 м. Все помещения двухэтажные высотой 3,2 м.
1…4 Сварочные автоматы 31,6 кВ∙А ПВ = 40%
5…8 Вентиляторы 4,8 кВт
9, 10 Компрессоры 25,1 кВт
11, 12, 39, 40 Алмазно-расточные станки 2,5 кВт
13…16 Горизонтально-расточные станки 25 кВт
17, 19 Продольно-строгальные станки 40 кВт
18 Кран-балка 15 кВт ПВ = 60%
20 Мостовой кран 55 кВт ПВ = 40%
21…26 Расточные станки 14 кВт
27…29 Поперечно-строгальные станки 10 кВт
30…33 Радиально-сверлильные станки 3 кВт
34…36 Вертикально-сверлильные станки 4 кВт
37, 38 Электропечи сопротивления 32 кВт
41, 42 Заточные станки 1,5 кВт
43…50 Токарно-револьверные станки 4,5 кВт
В курсовом проекте произведена разработка проекта электроснабжения механического цеха.
Произведен расчет электрических нагрузок, выбор рациональных схем и конструктивного исполнения электрических сетей, выбор числа и мощности трансформаторов, выбор защитных аппаратов и сечений проводников, расчет компенсаций реактивной мощности.

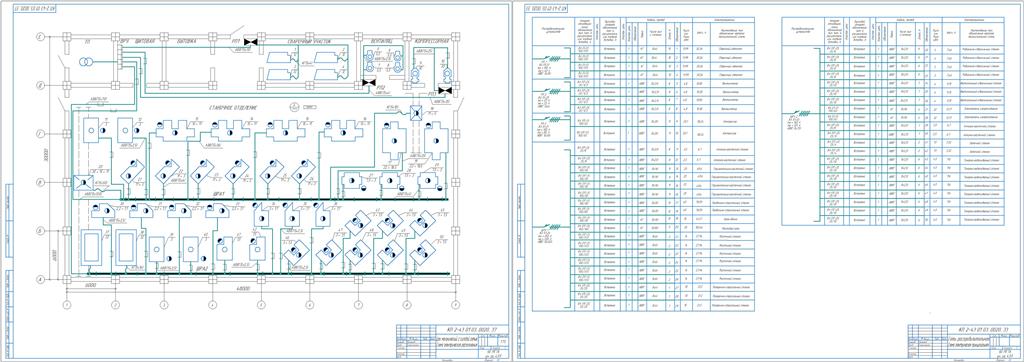

Графическая часть содержит схему электрическую принципиальную сети распределительной и схему электрическую расположения цеха механического с силовой сетью.
Содержание
Введениеx
1 Характеристика объектаx
2 Выбор рода тока и величины напряженияx
3 Выбор схемы электроснабженияx
4 Расчёт электрических нагрузокx
5 Выбор проводников
6 Выбор аппаратов защиты
7 Расчет компенсирующих устройств
8 Расчет токов короткого замыкания
9 Проверка аппаратов защиты на электродинамическую стойкость
10 Охрана труда. Ресурсо-и энергосбережение
Заключение
Список использованных источников
Технические нормативные правовые акты
