Казанский Федеральный Университет
Кафедра «Электроэнергетики и электротехники»
Курсовой проект по дисциплине «Электроэнергетические системы и сети»

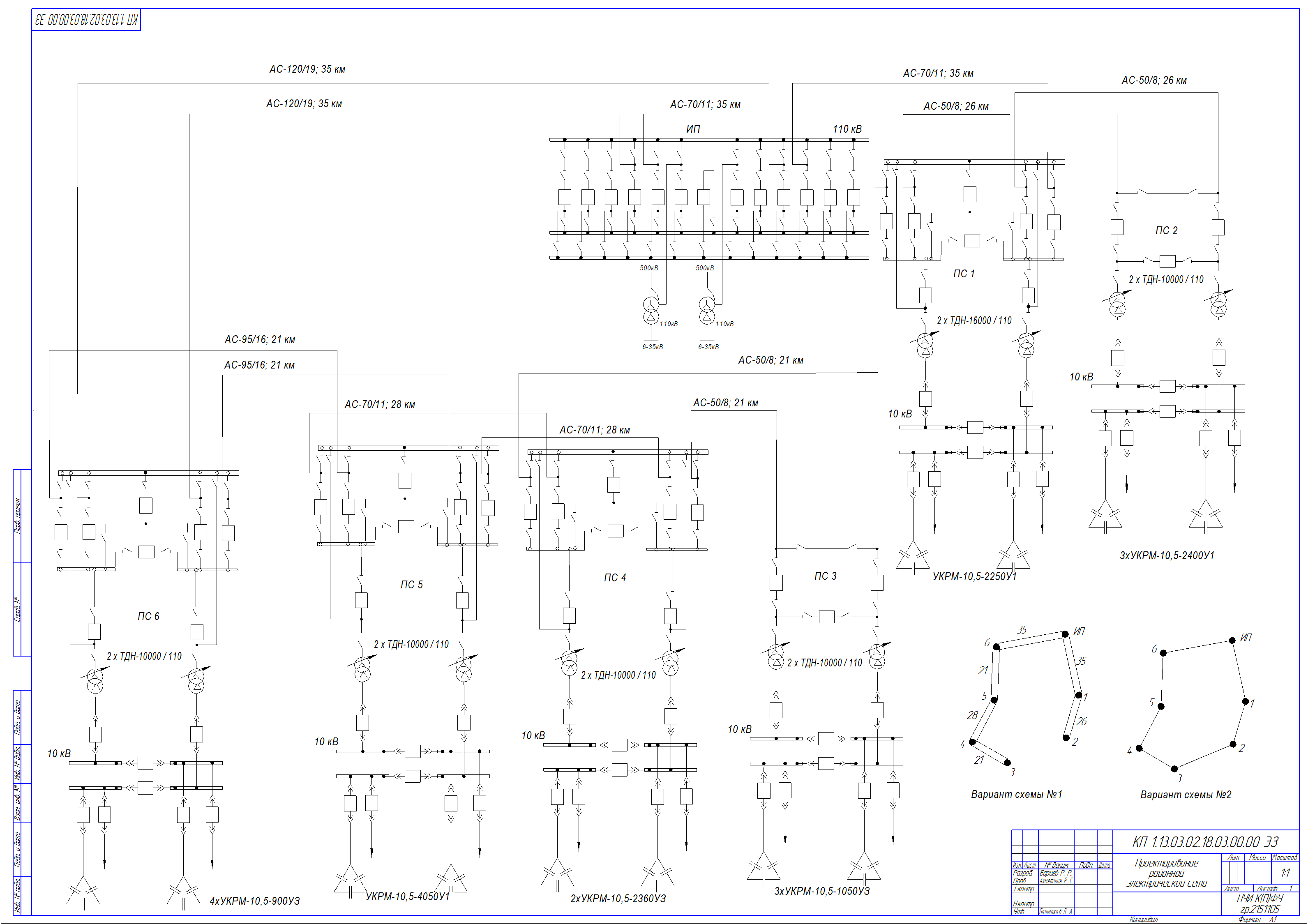

На тему: «Проектирование районной электрической сети»
Набережные Челны 2018
Исходные Данные Наибольшая зимняя активная нагрузка, МВт 14 13,3 10,5 11,2 12,6 11,9
Коэффициент мощности нагрузки 0,9 0,75 0,85 0,8 0,85 0,85
Состав потребителей электроэнергии по категориям, % 1 15 15 5 10 5 5
2 40 45 45 50 40 40
3 45 40 50 40 55 55
Номинальное напряжение электрической сети, кВ 10 10 10 10 10 10
Главной задачей проектирования энергосистем является разработка с учетом новых достижений науки и техники, определяющих формирование энергетических объединений и развитие электрических станций, электрических сетей и средств их эксплуатации и управления, при которых обеспечивается оптимальная надежность снабжения потребителей электрической и тепловой энергией в необходимых размерах и требуемого качества с наименьшими затратами.
Содержание
Список сокращений 4
Введение 5
1.Расположение пунктов питания и потребления электрической энергии 7
2. Баланс реактивной мощности в проектируемой сети 9
3.Выбор номинального напряжения, основных параметров линий и подстанций 11
4. Выбор числа и мощности трансформаторов 23
5.Расчет потерь мощности и потерь электроэнергии 25
6. Технико-экономический расчет 29
7. Расчет параметров основных режимов сети 34
8. Регулирование напряжения в сети 41
Заключение 44
Список литературы 46
