Проект внутреннего электроснабжения офисных помещений разработан на основании задания Заказчика и в соответствии с действующими нормативными документами СП31-110, ПУЭ, МГСН2.01-99.
Электроснабжение офисных помещений осуществляется согласно проекта по III категории надежности. Учет потребляемой электроэнергии осуществляется счетчиком Меркурий 230.АRT-ОЭС через трансформаторы тока, установленные в 6ЩУ1. Напряжение сети 380/220 В с глухозаземленной нейтралью системы TN-S.
Расределение электроэнергии осуществляется через щит 6ЩУ1, оборудованный автоматическим выключателем АВВ на вводе и трехполюсными автоматическими выключателями на отходящих линиях.
Питающие сети ЩС-1, ЩО-1 выполнены проводом марки ПВ3-35, проложенном в трубе по строительным конструкциям согласно проекта бизнес-центра. Питающая сеть ЩСР-1 выполнена кабелем NYM. Групповые сети выполняются кабелем марки NYM с прокладкой его в ПВХ-трубе в пустотах стен и перегородок, за подвесным потолком, в полу. (Трубы ПВХ должны иметь сертификат пожарной безопасности в соответствии с НПБ 246). Вся проводка является сменяемой.
Высота установки от чистого пола:
распределительных щитов - 1,4м;
выключателей - 0,9м;
розеток - 0,3м;
розеток в с/у - 1,0м.
Все розетки с заземляющими контактами и защитным
устройством, закрывающим контактные гнезда при вынутой вилке согласно ПУЭ 7.1.49.
Кроме того, розетки установленные в зоне 3 санузлов должны быть в брызгозащищенном исполнении со степенью защиты не ниже IP44 и подключены к сети через УЗО в соответствии с ПУЭ 7.1.48, 7.1.82. Для группы розеток и дополнительной системы уравнивания потенциалов объединение защитных РЕ-проводников необходимо производить в одной точке (в электрощите или распределительной коробке) согласно ПУЭ 1.7.139, 1.7.144.
Все открытые проводящие части светильников и стационарного электрооборудования должны быть присоединены к PE-проводнику согласно ПУЭ 7.1.68.
В санузлах необходимо выполнить дополнительную систему уравнивания потенциалов (ДСУП) согласно ПУЭ 7.1.88.
При монтаже электросетей использовать провода с цветной изоляцией жил согласно ПУЭ 2.1.31. Ответвления и соединения проводов осуществляются в распределительных коробках посредством винтовых или самофиксирующих (например, WAGO) клемм.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Рабочий проект электроснабжения офиса
Рабочий проект электроснабжения офиса
0
0
7
0
0
50
Автор
Ришат
Нурутдинов
Дата
22.01.2025
Язык
Русский
Состав

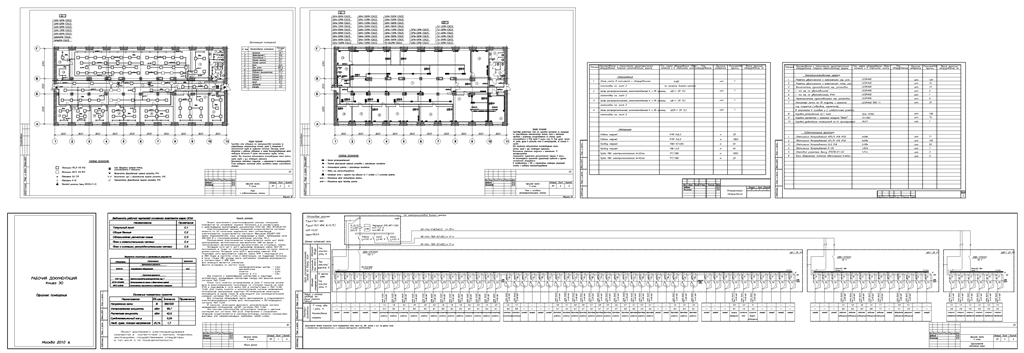

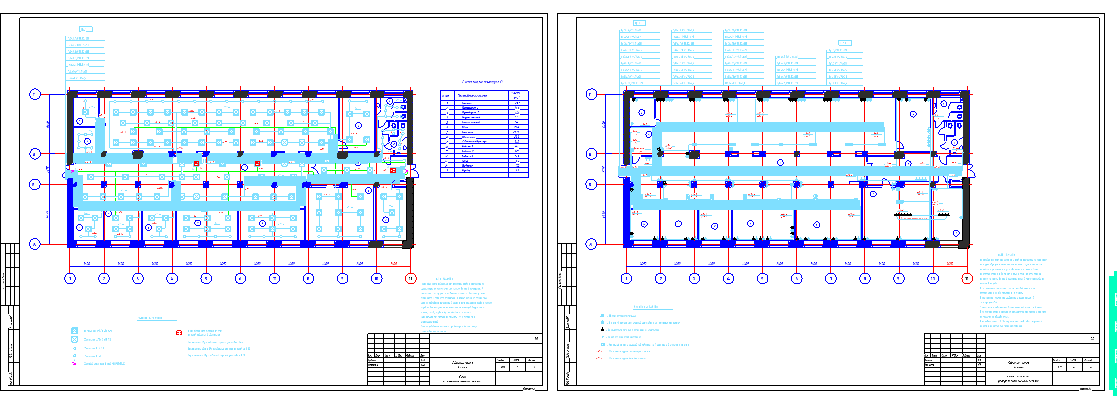

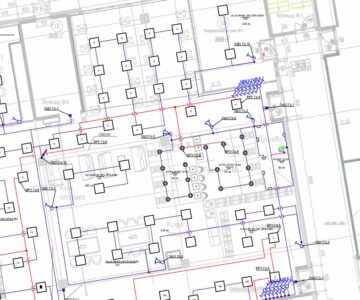

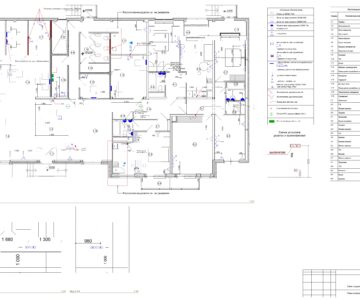

общие данные, планы спецификация, схемы
Софт
AutoCAD 2017
