Электроснабжение помещения офиса банка

В объем настоящего проекта входит внешнее и внутреннее электроснабжение помещения офиса банка.

Настоящий комплект рабочих чертежей объекта "" выполнен на основании:
- задания на разработку рабочей документации;
Исполнительная документация выполнена в соответствии:
- ГОСТ 21.1101-2009 "Основные требования к проектной и рабочей документации";
- СП 76.13330.2016 "Электротехнические устройства";
- "ВНП-001-01" Здания территориальных главных управлений, национальных банков и расчетно-кассовых центров Центрального банка Российской Федерации;
- СП 52.13330.2011 "Естественное и искусственное освещение";
- ПУЭ изд.7 "Правила устройства электроустановок";
- шифр А10-93 "Защитное заземление и зануление электрооборудования";
- ГОСТ 12.4.124-83 "Средства защиты от статического электричества";
- РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений".
Принятые технические решения соответствуют требованиям экологических санитарно-гигиенических, противопожарных и других действующих норм и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных документацией требований.
Заказчик при закупке оборудования, строительных конструкций и материалов обязан требовать от поставщиков копии действующих сертификатов (разрешительных документов), заверенные подписью и печатью изготовителя (поставщика) или нотариуса.
Для защиты от поражения электрическим током в случае повреждения изоляции применены следующие меры защиты при косвенном прикосновении: защитное заземление; автоматическое отключение питания; уравнивание потенциалов.
Заземляющее устройство от прямых ударов молнии является одновременно защитой от опасных проявлений зарядов статического электричества согласно требованиям ГОСТ 12.4.124-83.
Для защиты от поражения электрическим током при косвенном прикосновении применено:
- уравнивание потенциалов;
- устройства защитного отключения (УЗО) для питания штепсельных розеток.
С целью уравнивания потенциалов, защиты от заноса высокого потенциала металлические корпуса, металлические основания, на всем протяжении представляют собой непрерывную электрическую цепь, которая присоединена к заземляющему устройству.
У мест присоединения заземляющих проводников предусмотреть опознавательные знаки согласно требований ПУЭ п.1.7.118.
Все электрооборудование по данным завода изготовителя имеет сертификат соответствия ГОСТам. Монтаж и изготовление щитов выполняется организацией имеющей лицензию на производство работ.

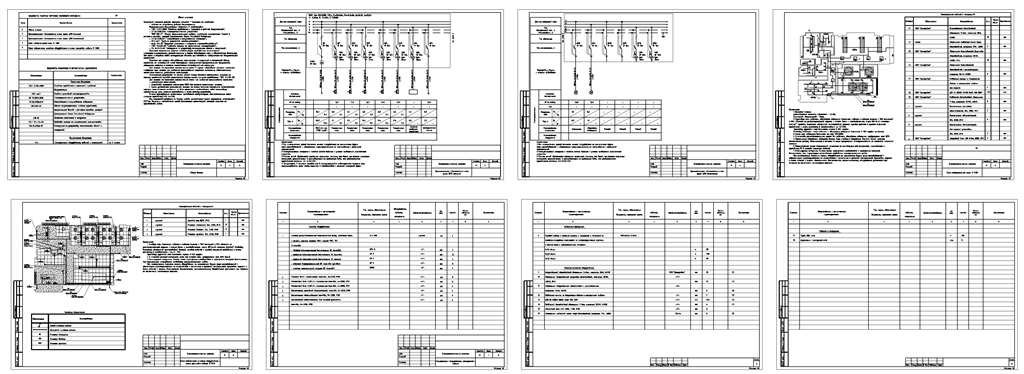

Состав: 1) Общие данные 2) Принципиальная однолинейная схема щита ЩРН (начало) 3) Принципиальная однолинейная схема щита ЩРН (окончание) 4) План осветительной сети. М 1:100 5) План подключения силового оборудования и схема прокладки кабеля. М 1:100 Спецификация оборудования, изделий и материалов - на 3х листах Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение помещения офиса банка

Банк ЭР.dwg
