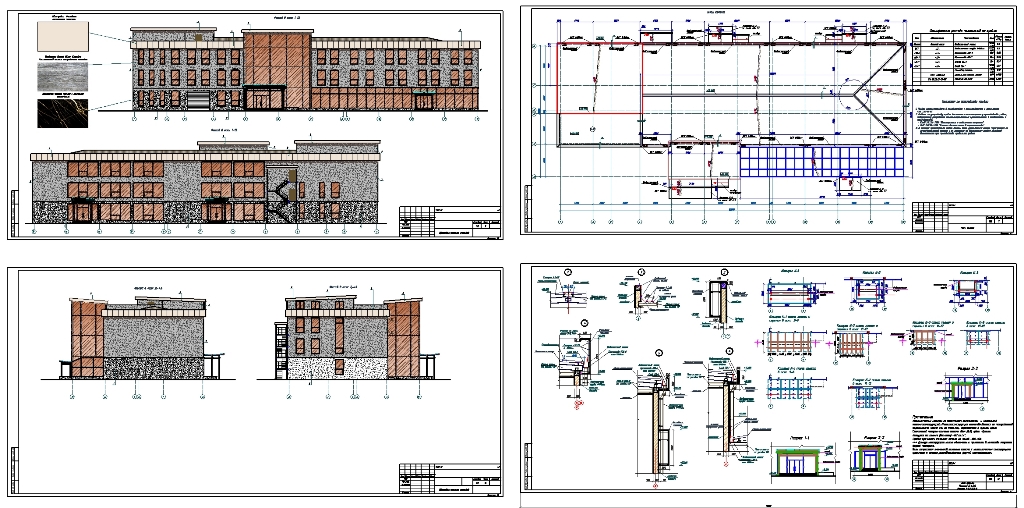

Разработаны узлы по кровле, сечения по козырькам, сечения по крыльцам, общие схемы потолка, полов, ведомости и спецификации...
Технико-экономические показатели:
- Площадь застройки________ 1490.06 м²
- Общая площадь___________ 3735.0 м²
- Строительный объем_______ 5045.0 м³
Реконструкция и перепрофилирование существующего здания
АБК, на офис и банк расположенного по адресу: ___ , решено 3х этажной постройкой и с техническими помещениями на уровне 4 этажа для чиллерной, с габаритными размерами 62.9х23.95м в осях.
1 этаж: размещенны помещения для эксплуатации банковской системы - 701.0 м² , с такими помещениями как Коридор, Касса, Валютный отдел, СБ (Народная прёмная), Комната пересчёта денег, Вечерняя касса, Техническое помещение,Тамбур, Склад, Хоз-кладовая,Электрощитовая,депозитарий,Reception,Xолл,Служба безопасности,Oхрана,Комната отдыха,Лестничная площадка,Xолл,бункерное помещение,помещение для выдачи денег,Санузел.
И площадь для аренды офисов с площадью - 610.0 м².
2 этаж: размещены помещения для эксплуатации банковской системы - 310.0 м² , с такими помещениями как Отдел кадров,Архив,Тамбур,Санузел,Большая переговорная,Холл,Лестничная площадка,Главный бухгалтер ,Юрист,Зам. управляющего,приемная,управляющий.
И площадь для аренды офисов с площадью - 760.0 м².
3 этаж: размещены помещения для офисов площадью - 1095.0 м².
4 этаж: размещено помещение для чиллерной, Лестничная площадка, Эксплуатируемая терраса , с общей площадью - 255.0м².
В наружной отделке фасадов применена: черный мрамор с золотыми прожилками, которым облицован цоколь и крыльца. Стены фасада -отделка из Травертина Classic Silver (Серебро Классический) плитка шлифованная матовая.
- Внутренняя отделка: венецианская штукатурка, покраска водоэмульсионными красками.
- Полы: таркет, керамические плитки, плитка керамогранит, бетон.
- Потолки: подвесной потолок "грильято"(светлых тонов и темных тонов), подвесной потолок на металлическом каркасе из гипсокартона ГКЛ б=12,5мм марки KNAUF. Окраска водоэмульсиoнной краской, металлическая рейка.
- Окна, двери и витражи из алюминиевого профиля с индивидуальным производством.
- Кровля - двух типов из металлической черепицы по металлическим конструкциям , с организованным водостоком, и плоская кровля ,которая представляет собой горизонтальное перекрытие, опирающееся на стены постройки.
- По периметру здания выполнить бетонную отмостку шириной 1.5м.
- За условную отметку 0.000 принят уровень пола, которая соответстствует абсолютной отметке 34,70.
-Рабочие чертежи разработаны в соответствии с действующими нормами правилами и стандартами.
-Строительно-монтажные работы должны выполняться по утвержденному проекту производства работ. В проекте производства работ должны быть разработаны мероприятия по противопажарной безопасности и правил техники безопасности при производстве строительно-монтажных работ.
- Все работы выполнять в соответствии с указаниями:
- ШНК 3.01.01-03 "Организация строительного производства"
- СНиП 3.04.01-87 "Изоляционные и отделочные покрытия"
- КМК 3.01.02-00 "Техника безопасности в строительстве"
Мероприятия по взрывопожарной и пожарной безопасности:
В здании имеется пять эвакуационных выходов. Двери эвакуационных выходов и другие двери на путях эвакуации открываются по направлению выхода из здания. На путях эвакуации, для отделки применены материалы группы НГ.
