Расчет искусственного освещения

Ивано-Франковский национальный технический университет нефти и газа
Кафедра электроснабжения и электрооборудования промышленных предприятий
Курсовой проект по дисциплине "электроосветительные установки"
На тему: "Расчет искусственного освещения"
Ивано-Франковск 2016

Исходные данные
1. Цех
Высота помещения H= 7м
Высота над рабочей поверхностью hp= 0,6м
Разряд и подразряд зрительной работы - 2г
Проход вдоль стен - есть
Характеристика помещения - влажное
Кол-во работников - 69
2. Административное здание
Высота помещения H= 3м
Высота над рабочей поверхностью hp= 0,8м
Разряд и подразряд зрительной работы - 3в
Проход вдоль стен - нету
Характеристика помещения - нормальное
Кол-во работников - 15
3. Склад
Высота помещения H= 4м
Разряд и подразряд зрительной работы - 8б
Характеристика помещения - нормальное
ρп = 0,5, ρс = 0,3.
4. Коридор - высота коридора такая же, как и админздания. ρп = 0,7, ρс = 0,5.
5. Чертежи помещений в папке ПЗ

Зміст
Вступ………………………………………………………………………………….…5
1 Світлотехнічний розрахунок……………………………………………………...…6
1.1 Вибір видів і систем освітлення (робочого і аварійного)…………………6
1.2 Вибір джерел світла і світильників…………………………………………9
1.3 Розрахунок кількості світильників, їх розташування і кріплення………16
1.4 Світлотехнічний розрахунок………………………………………………26
2 Електротехнічний розрахунок……………………………………………………..33
2.1 Вибір схеми мережі і напруги живлення…………………………………33
2.2 Розмітка плану електроосвітлювальної мережі (місць установки світильників, розеток, вимикачів, освітлювальних щитів)………………………...35
2.3 Розрахунок навантажень освітлювальних мереж……………………...…36
2.4 Вибір проводів і спосіб їх прокладання…………………………………..42
2.5 Вибір електричних апаратів (типу щитів робочого і аварійного освітлення, пускової і захисної апаратури, засобів компенсції реактивної потужності)……………………………………………………………………………50
2.6 Заходи щодо захисту обслуговуючого персоналу з техніки безпеки…...51
Висновок……………………………………………………………………………….52
Перелік посилань на джерела………………………………………………………...53

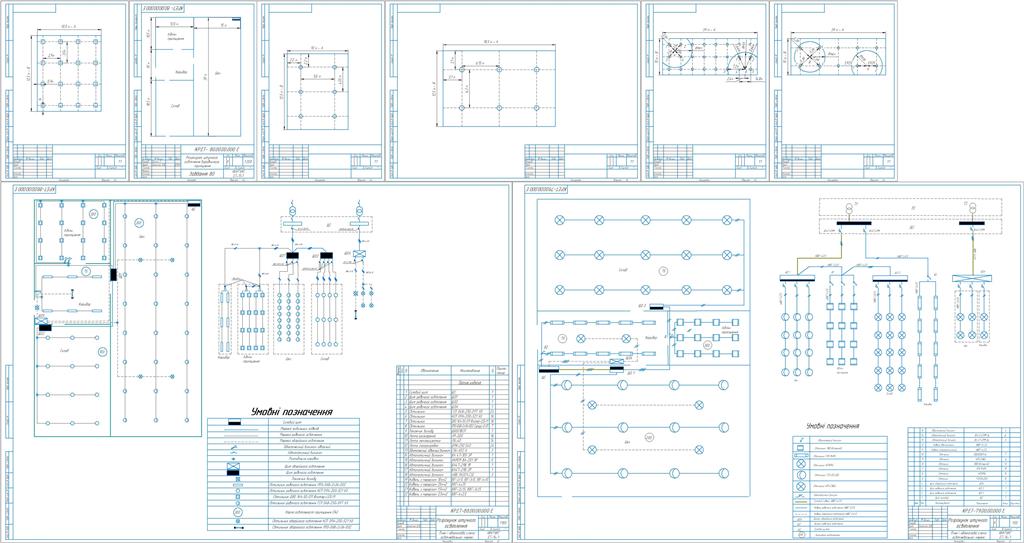

Состав: Однолинейная схема, ПЗ, спецификация, исходные данные Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Расчет искусственного освещения

Виконання/ПЗ/88.docx
Виконання/ПЗ/~$88.docx
Виконання/ПЗ/~WRL0182.tmp
Виконання/ПЗ/~WRL2690.tmp
Виконання/ПЗ/ЗМІСТ.doc
Виконання/ПЗ/Исходные данные.cdw
Виконання/ПЗ/Исходные данные.docx
Виконання/ПЗ/Титульна.doc
Виконання/чертеж/88.cdw
Виконання/чертеж/Moye_kreslennya.cdw
Виконання/чертеж/Адмін.cdw
Виконання/чертеж/Завдання 8.cdw
Виконання/чертеж/Коридор.cdw
Виконання/чертеж/Склад.cdw
Виконання/чертеж/Цех ГСП04В.cdw
Виконання/чертеж/Цех.cdw
Виконання/ПЗ
Виконання/чертеж
Виконання
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
