Расчёт релейной защиты и автоматики главной понизительной подстанции напряжением 35/6 кВ

Ижевский Государственный Технический Университет имени М.Т. Калашникова
Кафедра «Электротехника»
Курсовая работа по дисциплине «Релейная защита и автоматика»
на тему «Расчёт релейной защиты и автоматики главной понизительной подстанции напряжением 35/6 кВ»
Ижевск 2018г.

ТЕХНИЧЕСКОЕ ЗАДАНИЕ
1. Выбрать виды защиты и автоматики для систем электроснабжения в соответствие с категорией электроприемников и обеспечения надежности электроснабжения, и рассчитать их параметры.
1.1. Выбрать ток срабатывания защиты.
1.2. Выбрать ток срабатывания реле.
1.3. Уточнить выбранные токи по реле защиты в соответствии с проекти-руемой схемой.
1.4. Определить коэффициент чувствительности выбранных защит в ос-новной и резервируемой зоне.
1.5. Выбрать время срабатывания основной и резервной защит, построить карту селективности срабатывания защиты.
1.6. Произвести расчетную проверку трансформаторов тока для проектируемых защит.
1.7. Оценить эффективность и надежность срабатывания реле в защитах.
1.8. Проверить допустимость выбранного времени срабатывания защиты по условию термической стойкости кабельной линии.
1.9. Произвести расчет напряжений на выводах вторичных обмоток трансформаторов тока в режиме к.з. в начале защищаемого участка.
1.10. Произвести расчет основных параметров системы автоматики (АПВ, АВР и т.д.)
2. Выбрать для данной схемы трансформаторы тока и релейную аппаратуру.
3. Выбрать сечение токовых цепей защиты линий исходя из работы трансформатора тока с погрешностью менее чем 10%. Расстояние от трансформаторов тока до панелей защиты выбирать 10-50 метров.

СОДЕРЖАНИЕ

Техническое задание
1. Расчет электрических нагрузок
2. Расчет токов короткого замыкания
2.1 Расчет сопротивления элементов
2.2 Расчет токов короткого замыкания
3. Расчет релейной защиты
3.1 Защита 1 – расчет уставок защит автоматического включения резерва
3.2 Защита 2 – максимальная токовая защита отходящих линий
3.3 Защита трансформаторов ТДН-25000/35
3.4 Защита 3 – защита воздушной линии 35 кВ
4. Построение карты селективности
5. Выбор времени срабатывания МТЗ
6. Оценка эффективности и надежности срабатывания реле в защитах
7. Расчет основных параметров системы автоматики (АПВ, АВР)
8. Проверка допустимости выбранного времени срабатывания защиты по условию термической стойкости
Список литературы

Состав: ПЗ, Схема принципиальная, карта селективности Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Расчёт релейной защиты и автоматики главной понизительной подстанции напряжением 35/6 кВ

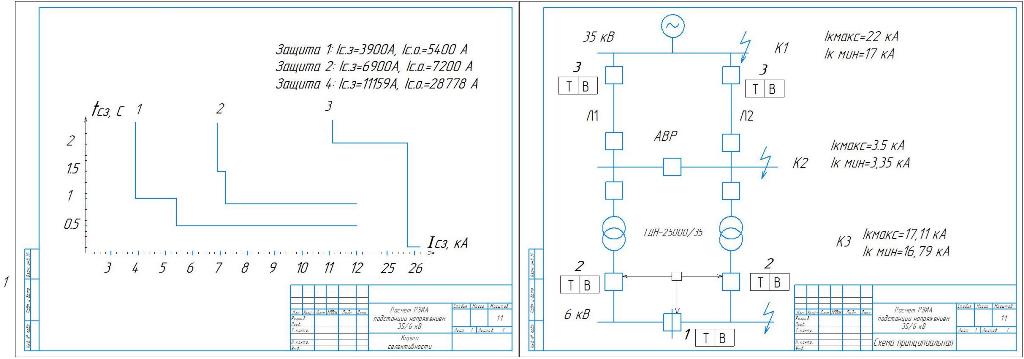

Карта селективности.cdw
Принципиальная схема.cdw
РЗИА Вариант 11.docx
