Мозырский государственный политехнический колледж,
Специальность: "Монтаж и эксплуатация электрооборудования"
Курсовой проект на тему: Разработка ЭСН автоматизированного цеха
2023

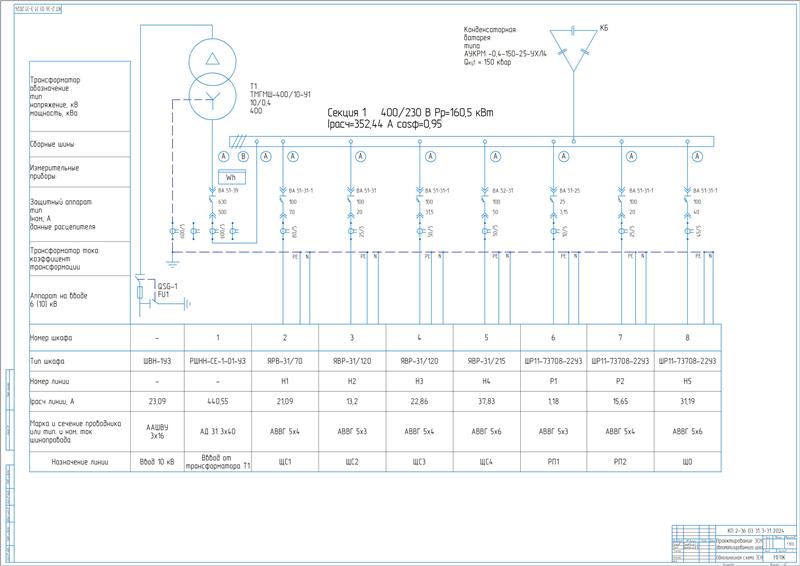

Исходные данные: Цеховая ТП получает ЭСН от Г! завода по кабельной линии длиной 1 км. напряжение - 10 кВ. От энергосистемы до ГПП - 4 км, линия ЭСН - воздушная. В перспективе от этой же ТП предусмотрено ЭСН других участков с расчетными мощностями : Рр доп-95 кВт.
Орлоп.= 130 квар. На штамповочном участке требуется частое перемещение оборудования. Количество рабочих смен - 2. Потребители цеха 3-ей категории надежности по ЭСН. Грунт - супесь.

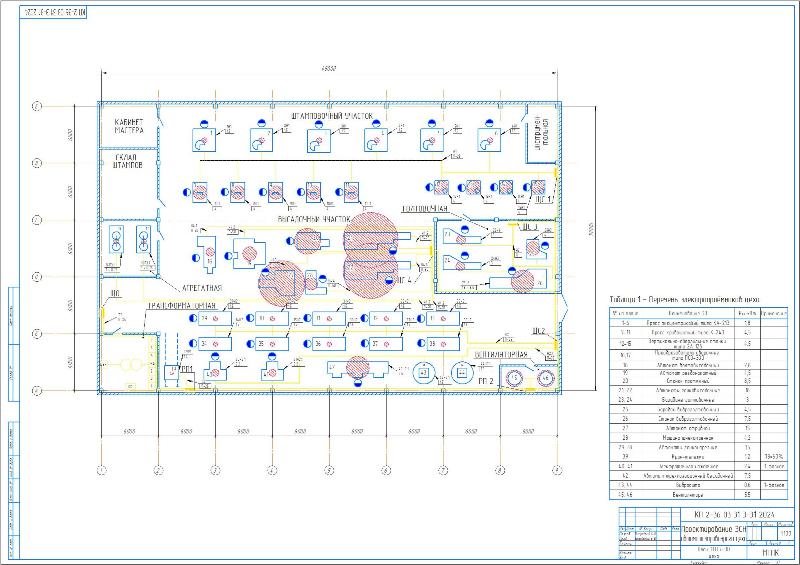

Перечень Э0 цеха автоматизированной обработки
Пресс эксцентриковый типа КА-213 1,8
Пресс кривошипный типа К-240 4,5
Вертикально-сверлильные станки типа 2А 125 4,5
Преобразователи сварочные типа ПСО-300 15
Автомат болтовысадочный 2,8
Автомат резбонакатный 4,5
Станок протяжный 8,5
Автоматы гайковысадочные 18
Барабаны голтовочные 3
Барабан виброголтовочный 4,5
Станок виброголтовочный 7,5
Автомат обрубной 15
Машина шнекомоечная 4,2
Автоматы гайконарезные 1,5
Кран-тележка 1,2
Электроточило наждачное 2,4
Автомат трехпозиционный высадочный 7,5
Вибросито 0,6
Вентиляторы 5,5

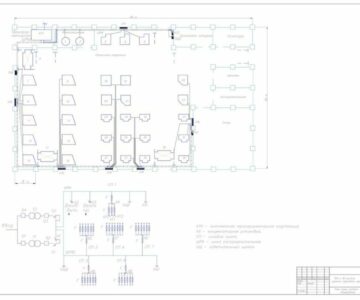

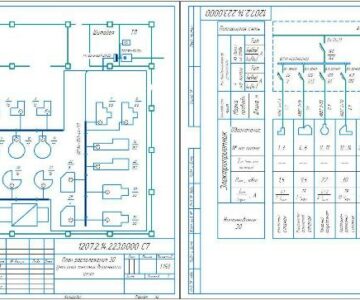

План расположения 90 цеха автоматизированной обработки
СОДЕРЖАНИЕ
ВВЕДЕНИЕ…………………………………………………………………………..2
1. ОБЩАЯ ЧАСТЬ3
1.1 Исходные данные для курсового проекта……………………………………..3
1.2 Характеристика потребителей электроэнергии и
определение категорий………………………………………………………………5
1.3 Выбор варианта электроснабжения и обоснование
выбора рода тока и напряжения…………………………………………………….6
2. РАСЧЁТНАЯ ЧАСТЬ……………………………………………………………..9
2.1 Расчёт электрических нагрузок…………………………………………………9
2.2 Расчёт осветительных сетей……………………………………………………11
2.3 Выбор мощности и типа компенсирующих устройств
реактивной мощности………………………………………………………………13
2.4 Расчёт и обоснование и мощности трансформаторов………………………..14
2.5 Расчёт параметров и выбор аппаратов защиты
распределительной и питающей сетей…………………………………………….15
2.5.1 Расчёт токов эо……… ………………………………………………… …16
2.5.2 Выбор аппаратов защиты…………………………… ……………………..18
2.5.2.1 Выбор предохранителей…………………………………… …………….19
2.5.2.2 Выбор автоматических выключателей……………………………… ….20
2.5.2.3 Выбор распределительных шкафов……………… ……………………...22
2.5.2.4 Выбор силовых ящиков ……………………………… ………………… 22

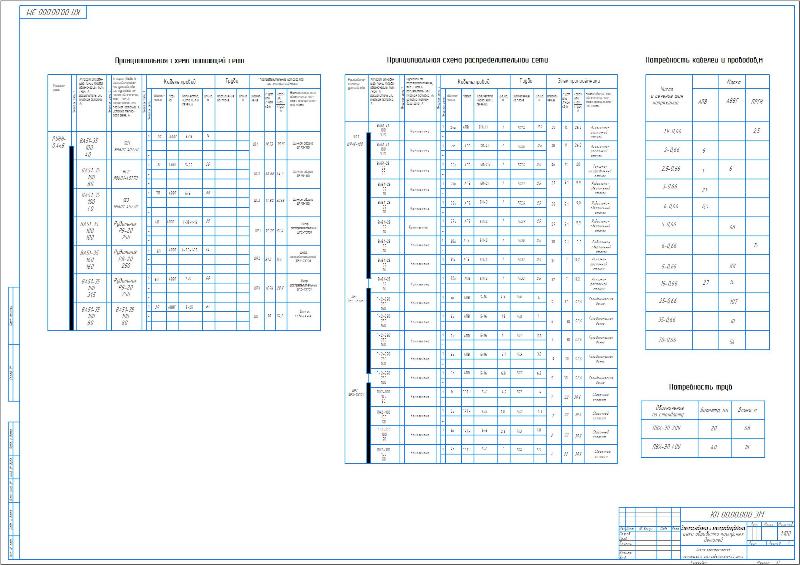

2.6 Выбор и обоснование выбора питающих и
распределительных сетей напряжением до 1 кв……………… … …………….24
2.7 Расчёт сечения жил и выбор питающего кабеля и
электрооборудования ктп…………………………….……………………… ….. 27
2.8 Расчёт заземляющего устройства.
Спецификация оборудования…………………………………………………… .29
3. ЭЛЕКТРОБЕЗОПАСНОСТЬ……………………………………… …………..33
3.1 Основные способы и средства защиты от поражения
электрическим током………………………………………………………………...33
3.2 Техника безопасности при монтаже электрических сетей34
ЗАКЛЮЧЕНИЕ………………………………………………………………………36
ЛИТЕРАТУРА……………………………………………………………………….37
