Раздел электроснабжения ЭП. Реконструкция РУ-0,4кВ для производственных площадей по адресу: Нижегородская область, г. Дзержинск
Текстовая часть.
а) характеристика источников электроснабжения в соответствии с техническими условиями на подключение объекта капитального строительства к сетям электроснабжения общего пользования;
Реконструкция РУ-0,4кВ ТП - 79 для производственных площадей ООО " г. Дзержинск, восточная пром. зона, корпус №4 разработан на основании:
-выполненных предпроектных работ;
-материалов проектных изысканий;
-действующих нормативных документов по проектированию и строительству;
б) обоснование принятой схемы электроснабжения, выбора конструктивных и инженерно-технических решений, используемых в системе электроснабжения;
Электроснабжение объекта осуществляется от: ГПП-102

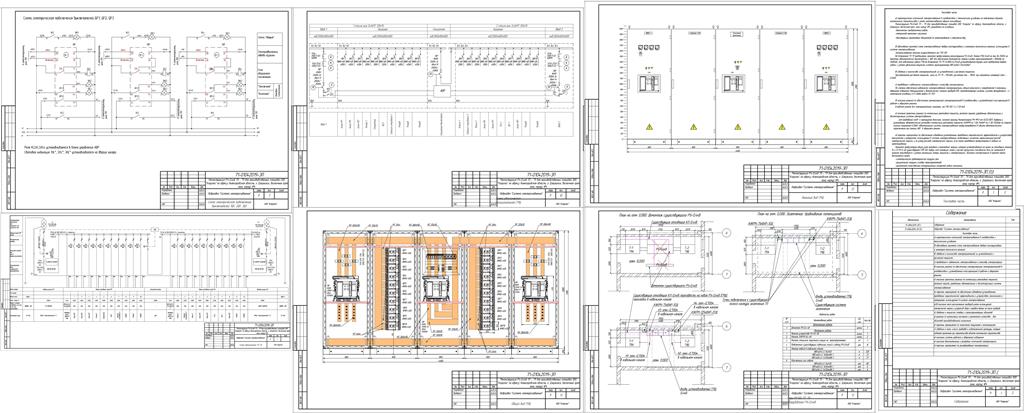

Во встроенной ТП 79 предприятия, проектом предусмотрена реконструкция РУ-0,4кВ. Замена ГРЩ 0,4кВ на ток до 2500А на выкатных автоматических выключателях с АВР для обеспечения возможности замены силовых трансформаторов с 1000кВа на 1600кВА. Для подключение нового ГРЩ во встроенной ТП-79 2х1000/6/0,4кВ устанавливаемой внутри цеха предприятия выбран кабель с учётом увеличения мощности силового трансформатора ВВГнг(А)LS 5(1х240)мм2/ .
в) сведения о количестве электроприемников, их установленной и расчетной мощности;
Присоединенная расчётная мощность цеха на ТП-79 - 950кВт, расчетный ток - 1500А при напряжении питающей сети ~ 0,38кВ.
г) требования к надежности электроснабжения и качеству электроэнергии;
По степени обеспечения надежности электроснабжения электроприемники здания относятся к потребителям II категории; аварийное освещение (эвакуационное и безопасности), питание приборов ОПС, противопожарные системы, системы дымоудаления - к I категориина основании п.5.1 свода правил СП, ПУЭ.
д) описание решений по обеспечению электроэнергией электроприемников в соответствии с установленной классификацией в рабочем и аварийном режимах;
В рабочем режиме все электроприёмники запитаны от ГПП-102 1 и 2 СШ 6кВ.
е) описание проектных решений по компенсации реактивной мощности, релейной защите, управлению, автоматизации и диспетчеризации системы электроснабжения;
Для приведения cos(f) к нормируемой величине, согласно приказу Минпромэнерго РФ №49 от 02.02.2007, выбраны и установлены автоматические установки компенсации реактивной мощности (АУКРМ) на 1 СШ 75кВАР на 2 СШ 125кВАр на стороне низкого напряжения 0,38кВ. Автоматизация системы электроснабжения предусматривается в объеме автоматического переключения при помощи АВР в аварийном режиме.
ж) перечень мероприятий по обеспечению соблюдения установленных требований энергетической эффективности к устройствам, технологиям и материалам, используемым в системе электроснабжения, позволяющих исключить нерациональный расход электрической энергии, и по учету расхода электрической энергии, если такие требования предусмотрены в задании на проектирование;
Проектом предусмотрен общий учет активной и реактивной энергии, который устанавливается на шинах на отходящих ячейках 14 и 41 РУ-6 кВ существующей ГПП-102. Выбор схем питающих сетей и расчет пропускной способности всех ее элементов в проекте производится с учетом наименьших потерь мощности и электроэнергии. Экономия электроэнергии в проекте также достигается путем:
-симметричности (равномерности) загрузки фаз;
-рациональной загрузки силовых трансформаторов;
-применением качественных коммутационных аппаратов нового поколения;
-применением приборов учета (эл. счетчики, измерительные трансформаторы) высокого класса точности. - использование технически совершенного оборудования.
ж(1)) описание мест расположения приборов учета используемой электрической энергии и устройств сбора и передачи данных от таких приборов;
Учет осуществляется на ГПП-102 и данным проектом не рассматривается
з) сведения о мощности сетевых и трансформаторных объектов;
Источником электроснабжения является ГПП-102
Сетевые трансформаторы не используются.
и) решения по организации масляного и ремонтного хозяйства - для объектов производственного назначения;
Решения по организации масляного и ремонтного хозяйства на предприятии не требуются. Маслохозяйство или маслосклады не сооружаются. Доставка на них сухого масла осуществляется в передвижных емкостях или автоцистернах с централизованных масляных хозяйств.
к) перечень мероприятий по заземлению (занулению) и молниезащите;
Проект выполнен для системы с глухозаземленной нейтралью трансформатора. Для защиты от поражения электрическим током в нормальном режиме проектом предусматриваются следующие меры защиты от прямого прикосновения:
- основная изоляция токоведущих частей электрооборудования;
- применение оболочек электрооборудования со степенью защиты, соответствующей категории помещений.
Заземляющее устройство для всех ТП принято общим для напряжений 6 кВ и 0.4 кВ. Сопротивление заземляющего устройства должно соответствовать требованиям ПУЭ.
Заземляющее устройство выполняется углублёнными заземлителями из полосовой стали, укладываемой на дно котлована по периметру ТП .
Глубинные заземлители связываются магистралью заземления.
- Если сопротивление заземляющего устройства не удовлетворяет ПУЭ, необходимо выполнить дополнительное заземляющее устройство в виде замкнутого контура вокруг ТП. Специальных мер по молниезащите подстанции не требуется, трансформаторные подстанции имеют жёсткую связь с внутренним контуром заземления, что соответствует РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений" Минэнерго РФ.
Молниезащита не разрабатывается.
л) сведения о типе, классе проводов и осветительной арматуры, которые подлежат применению при строительстве объекта капитального строительства;
Для прокладки КЛ-0,4кВ в помещении ТП используется медный кабель ВВГнг(А)LS по ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ.
м) описание системы рабочего и аварийного освещения;
проектом не рассматривается
н) описание дополнительных и резервных источников электроэнергии;
дополнительные и резервные источники электроэнергии не предусмотрены.
о) перечень мероприятий по резервированию электроэнергии;
смотреть пункт д.
