Реконструкция узла откачивания концентрата морской воды установки ультрафильтрации

1. Рабочая документация разработана на основании технического задания на проектирование N11, выданного ЦВО и специалистом ПКО по ТХ и предусматривает подключение электродвигателей насосов узла откачивания концентрата морской воды установки ультрафильтрации УФ-2 корп.146.
2. Рабочие чертежи выполнены в соответствии с действующими нормами, правилами и стандартами.
3. Потребителями электроэнергии являются: электродвигатели насосов Н-20А, Н-20Б и Н-20В. Электродвигатели насосов Н-20А и Н-20Б работают циклически во взаиморезервирующем режиме. Электродвигатель насоса Н-20В работает периодически при необходимости полного опорожнения дренажной емкости поз. Е-20.
4. Электроснабжение электродвигателей насосов предусмотреть от разных секций действующего щита низковольтного комплектного устройства НКУ-0,4кВ ТП-135 к.146 при напряжении 380/220В в системе с глухозаземленной нейтралью.
5. Установленная и расчетная мощности щита низковольтного комплектного устройства НКУ-0,4кВ ТП-135 составляют (без учета действующей нагрузки):
- для панели 1 Руст.=9,7кВт; Ррасч.=7,5кВт; Iрасч.=14,5А;
- для панели 11 Руст.=Ррасч.=7,5кВт; Iрасч.=14,5А.
6. Работу насосов Н-20А, Н-20Б(плавный пуск и управление по соотношению напряжение/частота) предусмотреть через преобразователи частоты, установленные в шкафах управления ШУ-20А и ШУ-20Б. Шкафы управления установить в электрощитовой.
7. Подключение погружного насоса Н-20В к сети электроснабжения предусмотреть через штепсельный разъем, расположенный на боковой панели поста управления ПУ-20В.
8. Управление электродвигателями насосов предусмотреть:
- местное с помощью постов управления, расположенных вблизи технологического оборудования;
- дистанционное, характеризуемое вводом команд оператором (избирание режима, пуск, останов и т.д.), автоматической обработкой команд технологических датчиков и реле, централизованным контролем работы установки на ЦПУ.
Дистанционное управление выполнено на базе программируемого контроллера (см. раздел АТХ).
9. Силовую сеть и сеть управления выполнить кабелем с медными жилами, проложив его: по существующим и вновь проектируемым кабельным лоткам; в полиэтиленовой трубе в стяжке пола; в гладкостенной ПВХ трубе.
10. Выбор сечений кабелей выполнен по длительно допустимым нагрузкам с проверкой на допустимую потерю напряжения. Уставки автоматических выключателей щита обеспечивают защиту от перегрузок и токов коротких замыканий.
11. В качестве защитной меры от поражения электрическим током предусмотрено защитное заземление путем присоединения металлических нетоковедущих частей оборудования и металлоконструкций к заземляющей шине щитанизковольтного комплектного устройства НКУ-0,4кВ ТП-135, используя защитные РЕ-жилы силовых сетей.
12. С целью уравнивания потенциалов выполнить повторное заземление корпусов электродвигателей насосов Н-20А, Н-20Б путем присоединения заземляющим проводником к существующему контуру заземления корпуса 146.
13. Электромонтажные работы выполнять в соответствии с требованиями ПУЭ и СНиП 3.05.06-85.

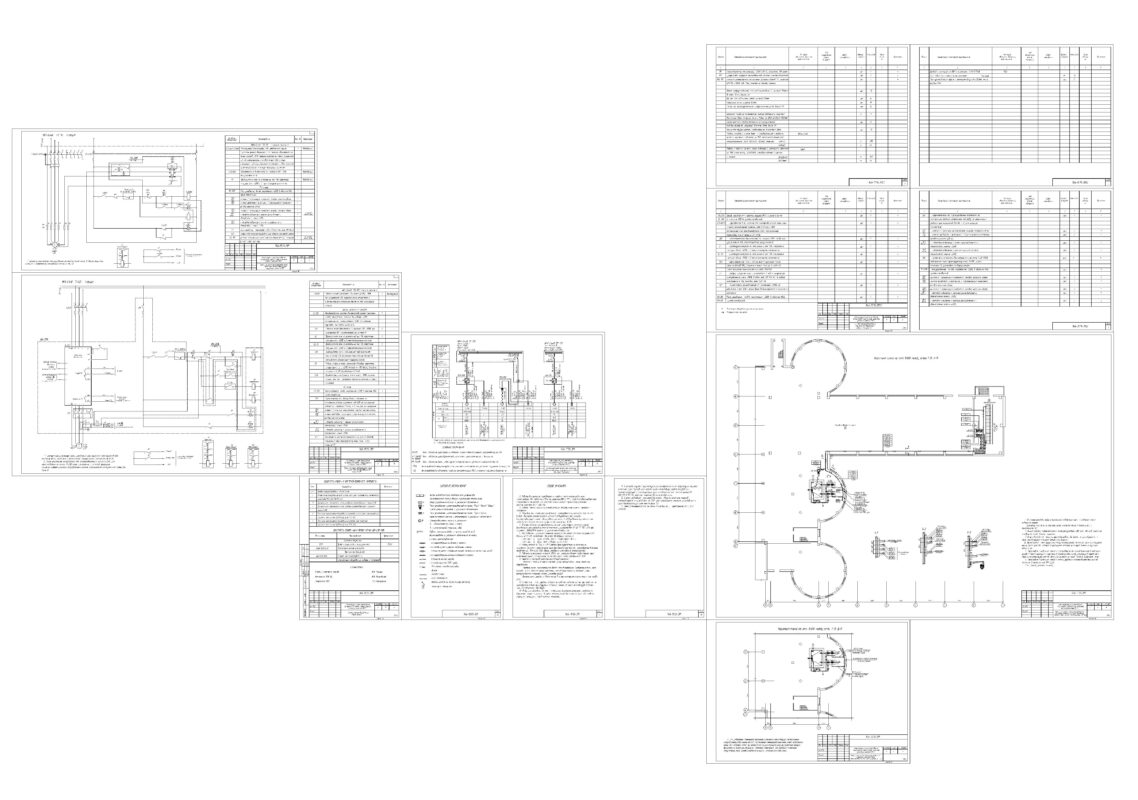

Состав: Электроснабжение, Принципиальная схема, Планировка Язык документа

Софт: AutoCAD 12

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Реконструкция узла откачивания концентрата морской воды установки ультрафильтрации

146-11.13-ЭМ.dwg
