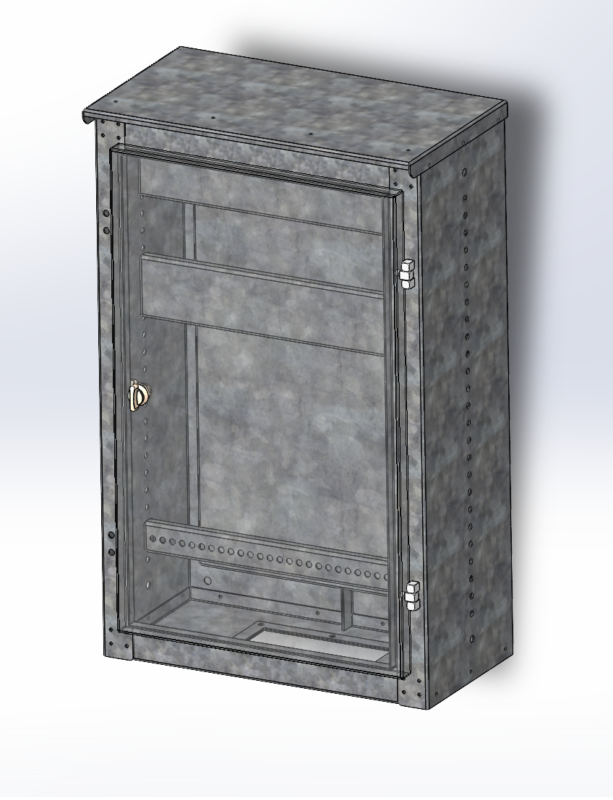

Шкаф РУ-0,4кВ 1800-500-250 навесной. Изготавливается из оцинкованной стали 2мм. Разработано для распред устройств 630А. Свободный монтаж. Данное РУ изготавливалось на станке с ЧПУ Лазерной резки и гибочном прессе с ЧПУ. Радиусы гиба и компенсация растяжения установлены опытным путём в процессе гибки. Проэкт готов к производству.

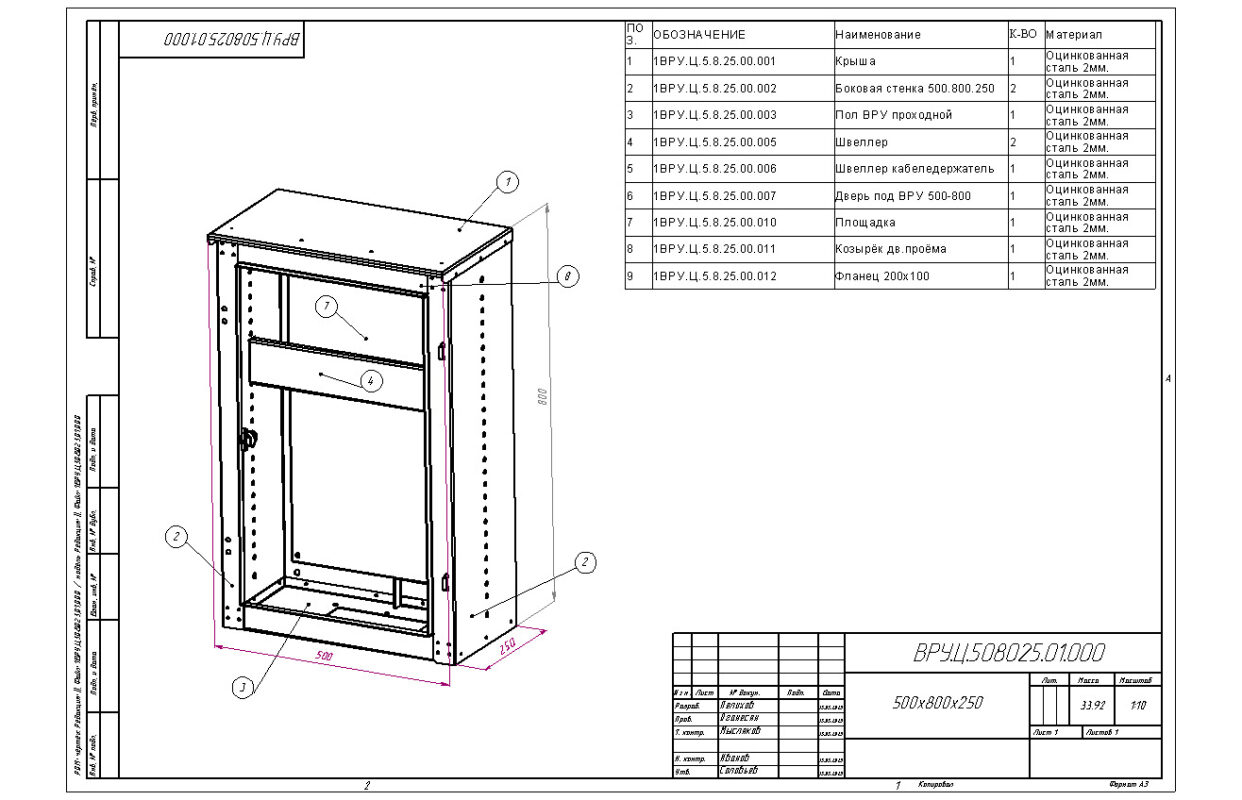

В данном проэкте есть раскладка в Cyp Cut для лазерной резке а так же Спецификация, DXF,Чертежи дублированы в PDF.
