Шкаф РУ-0,4кВ 1700-600-400 на цоколе 200

1
1
100
0
0
350

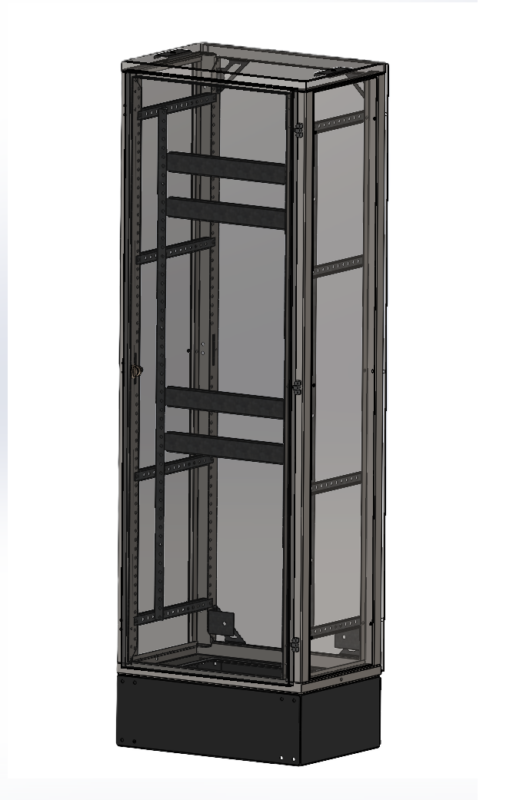

3D модель Шкаф РУ-0,4кВ 1700-600-400 на цоколе 200
3D модель Шкаф РУ-0,4кВ 1700-600-400 на цоколе 200

Шкаф РУ-0,4кВ Универсальный свободного монтажа. разработан для электрооборудования до 1000А.
Шкаф изготавливается из холоднокатанного листа 1,5мм. и 2,0мм. Внутреннее наполнение шкафа изготавливается из оцинкованной стали 2мм. Сборка состоит из подсборок сварных элементов и сборных болтовых. В качестве крепежа используются: Заклёпка резьбовая Д9мм.-рез.6мм., болт 6х20, заклёпка вытяжная 5мм. , Боковые стенки съёмные что даёт возможность сборки несколько шкафов в одну линейку. Крыша и пол можно менять местами, можно производить монтаж вводных и отходящих кабелей как с низу, так и с верху. Окраска поршковая.

3D Модели РУ-04кВт
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Виталий Фоминов
Дата
12.03.2025
Язык
Русский
Состав
3D Сборка, чертежи и dxf
Софт
SolidWorks 2024 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Замок (ручка-бабочка) 362.SLDPRT
  • Общий вид 1.pdf
  • Общий вид 2.pdf
  • Общий вид 3.pdf
  • Общий вид..png
  • УН-Боковая петля 091-3-4 (1).SLDPRT
  • УН-Боковая петля 091-3-4 (2).SLDPRT
  • УН-Боковая петля 091-3-4.SLDASM

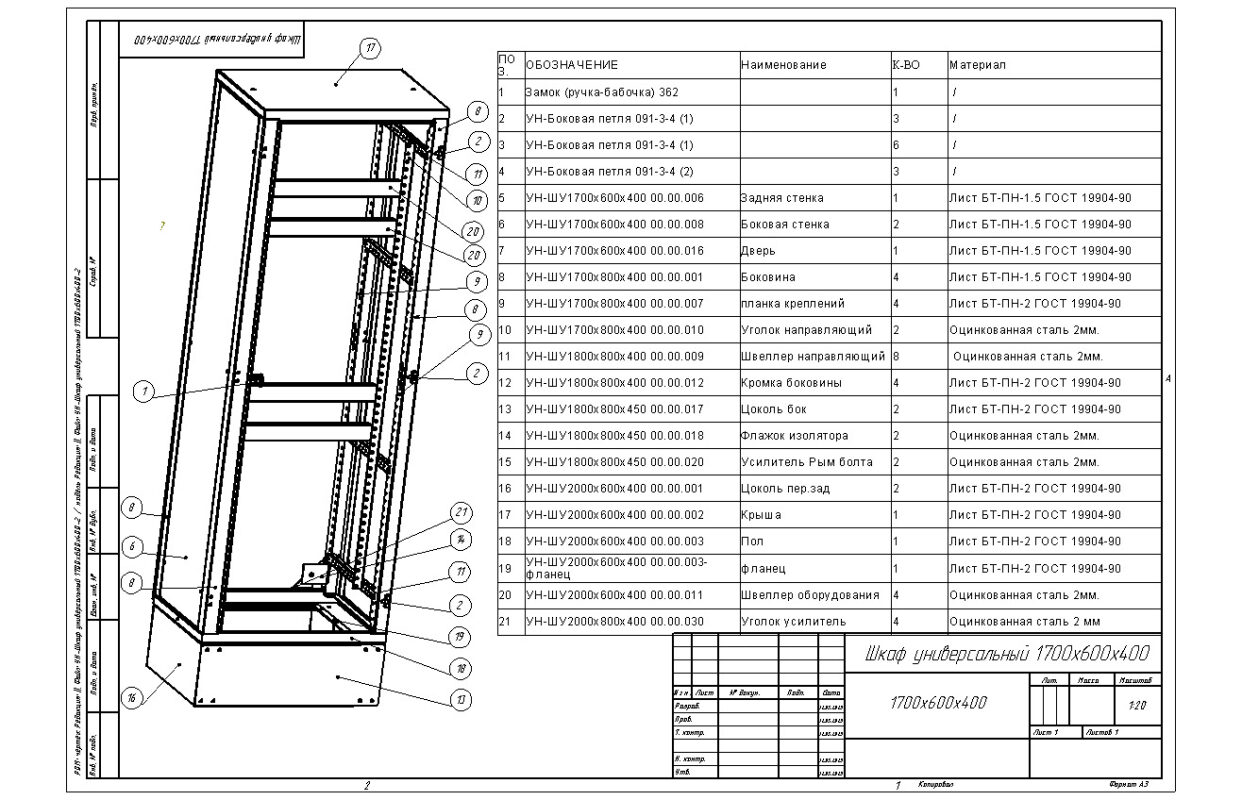

  • УН-Шкаф универсальный 1700х600х400-2.SLDASM
  • УН-Шкаф универсальный 1700х600х400-2.SLDDRW
  • УН-Шкаф универсальный 1700х600х400-Цоколь.SLDASM
  • УН-Шкаф универсальный 1700х800х400 02.00.000.SLDASM
  • УН-ШУ1700х600х400 00.00.006.DXF
  • УН-ШУ1700х600х400 00.00.006.DXF.fs.bmp
  • УН-ШУ1700х600х400 00.00.006.pdf
  • УН-ШУ1700х600х400 00.00.006.SLDDRW
  • УН-ШУ1700х600х400 00.00.006.SLDPRT
  • УН-ШУ1700х600х400 00.00.008.DXF
  • УН-ШУ1700х600х400 00.00.008.DXF.fs.bmp
  • УН-ШУ1700х600х400 00.00.008.pdf
  • УН-ШУ1700х600х400 00.00.008.SLDDRW
  • УН-ШУ1700х600х400 00.00.008.SLDPRT
  • УН-ШУ1700х600х400 00.00.016.DXF
  • УН-ШУ1700х600х400 00.00.016.DXF.fs.bmp
  • УН-ШУ1700х600х400 00.00.016.pdf
  • УН-ШУ1700х600х400 00.00.016.SLDDRW
  • УН-ШУ1700х600х400 00.00.016.SLDPRT
  • УН-ШУ1700х800х400 00.00.001.DXF
  • УН-ШУ1700х800х400 00.00.001.DXF.fs.bmp
  • УН-ШУ1700х800х400 00.00.001.pdf
  • УН-ШУ1700х800х400 00.00.001.SLDDRW
  • УН-ШУ1700х800х400 00.00.001.SLDPRT
  • УН-ШУ1700х800х400 00.00.007.DXF
  • УН-ШУ1700х800х400 00.00.007.DXF.fs.bmp
  • УН-ШУ1700х800х400 00.00.007.pdf
  • УН-ШУ1700х800х400 00.00.007.SLDDRW
  • УН-ШУ1700х800х400 00.00.007.SLDPRT
  • УН-ШУ1700х800х400 00.00.010.DXF
  • УН-ШУ1700х800х400 00.00.010.DXF.fs.bmp
  • УН-ШУ1700х800х400 00.00.010.pdf
  • УН-ШУ1700х800х400 00.00.010.SLDDRW
  • УН-ШУ1700х800х400 00.00.010.SLDPRT
  • УН-ШУ1800х800х400 00.00.009.DXF
  • УН-ШУ1800х800х400 00.00.009.DXF.fs.bmp
  • УН-ШУ1800х800х400 00.00.009.pdf
  • УН-ШУ1800х800х400 00.00.009.SLDDRW
  • УН-ШУ1800х800х400 00.00.009.SLDPRT
  • УН-ШУ1800х800х400 00.00.010.DXF
  • УН-ШУ1800х800х400 00.00.010.pdf
  • УН-ШУ1800х800х400 00.00.010.SLDDRW
  • УН-ШУ1800х800х400 00.00.010.SLDPRT
  • УН-ШУ1800х800х400 00.00.012.DXF
  • УН-ШУ1800х800х400 00.00.012.pdf
  • УН-ШУ1800х800х400 00.00.012.SLDDRW
  • УН-ШУ1800х800х400 00.00.012.SLDPRT
  • УН-ШУ1800х800х450 00.00.017.DXF
  • УН-ШУ1800х800х450 00.00.017.pdf
  • УН-ШУ1800х800х450 00.00.017.SLDDRW
  • УН-ШУ1800х800х450 00.00.017.SLDPRT
  • УН-ШУ1800х800х450 00.00.018.DXF
  • УН-ШУ1800х800х450 00.00.018.pdf
  • УН-ШУ1800х800х450 00.00.018.SLDDRW
  • УН-ШУ1800х800х450 00.00.018.SLDPRT
  • УН-ШУ1800х800х450 00.00.020.DXF
  • УН-ШУ1800х800х450 00.00.020.pdf
  • УН-ШУ1800х800х450 00.00.020.SLDDRW
  • УН-ШУ1800х800х450 00.00.020.SLDPRT
  • УН-ШУ2000х600х400 00.00.001.DXF
  • УН-ШУ2000х600х400 00.00.001.pdf
  • УН-ШУ2000х600х400 00.00.001.SLDDRW
  • УН-ШУ2000х600х400 00.00.001.SLDPRT
  • УН-ШУ2000х600х400 00.00.002.DXF
  • УН-ШУ2000х600х400 00.00.002.pdf
  • УН-ШУ2000х600х400 00.00.002.SLDDRW
  • УН-ШУ2000х600х400 00.00.002.SLDPRT
  • УН-ШУ2000х600х400 00.00.003-фланец.DXF
  • УН-ШУ2000х600х400 00.00.003-фланец.pdf
  • УН-ШУ2000х600х400 00.00.003-фланец.SLDDRW
  • УН-ШУ2000х600х400 00.00.003-фланец.SLDPRT
  • УН-ШУ2000х600х400 00.00.003.DXF
  • УН-ШУ2000х600х400 00.00.003.pdf
  • УН-ШУ2000х600х400 00.00.003.SLDDRW
  • УН-ШУ2000х600х400 00.00.003.SLDPRT
  • УН-ШУ2000х600х400 00.00.011.DXF
  • УН-ШУ2000х600х400 00.00.011.pdf
  • УН-ШУ2000х600х400 00.00.011.SLDDRW
  • УН-ШУ2000х600х400 00.00.011.SLDPRT
  • УН-ШУ2000х800х400 00.00.030.DXF
  • УН-ШУ2000х800х400 00.00.030.pdf
  • УН-ШУ2000х800х400 00.00.030.SLDDRW
  • УН-ШУ2000х800х400 00.00.030.SLDPRT
