Система электроснабжения (0,4 кВ) котельной тепличного комплекса г. Кашира

Общие указания

Рабочие чертежи «Котельная. Система электроснабжения 0,4кВ» по объекту "Тепличный комплекс «Агрокультура Групп» площадью 27,5 га по производству овощной продукции в закрытом грунте по адресу МО, Каширский р-н, с/п Знаменское» разработаны на основании задания на проектирование и в соответствие с действующими нормами, правилами и стандартами.
Котельная предназначена для обеспечения тепловой энергией, а также газом СО2, тепличного комплекса по выращиванию овощной продукции ООО «Агрокультура Групп» площадью 27,5 га, расположенного по адресу: МО, Каширский р-н, с/п Знаменское.
Котельная работает в автоматическом режиме, без постоянно присутствующего обслуживающего персонала.
Проектная документация разработана в соответствии с действующими нормами и правилами:
- ПУЭ-2005г. «Правила устройства электроустановок»;
- СП 89.13330.2016 Котельные установки. Актуализированная редакция СНиП II-35-76;
- ГОСТ 31565-2012«Кабельные изделия. Требования пожарной безопасности»
- СП 76.13330.2016 “Электротехнические устройства”
- СП 52.13330.2011 “Естественное и искусственное освещение”;
- СаНПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

1. Характеристика источников электроснабжения

Большинство электроприёмников котельной относится к приёмникам трёхфазного тока напряжением до 1000 В, частотой 50 Гц (горелки, насосы). К однофазной относится освещение, розеточные блоки работающие на промышленной частоте 50 Гц.
По режиму работы электроприемники могут быть разделены на восемь групп:
- продолжительный режим работы;
- кратковременный режим работы;
- периодический повторно-кратковременный режим работы;
- повторно-кратковременный режим работы с влиянием пусковых процессов;
- повторно-кратковременный режим работы с электрическим торможением и влиянием пусковых процессов;
- перемежающийся режим работы – последовательность циклов;
- перемежающийся режим работы с влиянием пусковых токов и электрическим торможением;
- периодический перемежающийся режим работы электродвигателя с периодически изменяющейся частотой вращения.
Двигатели насосов К9, К5, вентиляторов горелок, установок дозирования СО2 работаю от частотных преобразователей фирмы Danffoss и Zanting в периодический перемежающемся режиме работы электродвигателя с периодически изменяющейся частотой вращения.
Повторно-кратковременный режим работы характеризуется относительной продолжительностью включения и длительностью цикла. В повторно-кратковременном режиме электрическая машина или аппарат может работать с допустимой для них относительной продолжительностью включения неограниченное время, причём превышение температур отдельных частей машины или аппарата не выйдет за пределы допустимых значений. К повторно-кратковременному режиму работы относятся двигатели насосов К8, К6 и К11.
Потребителями электроэнергии являются насосы, электродвигатель вентилятора, рассчитанные на переменный трехфазный ток и напряжение 380 В промышленной частоты, с высоким коэффициентом мощности.
Светильники рабочего освещения рассчитанные на переменный однофазный ток и напряжение 220 В промышленной частоты.
Нагрузка равномерная и симметричная по трём фазам. Толчки нагрузки имеют место только при пуске. Питание производится током промышленной частоты.
Окружающая среда в насосной нормальная, расположение приёмников стационарное, нагрузка равномерная.

2. Обоснование принятой схемы электроснабжения

Электроснабжение относится к 2-ой категории надёжности электроснабжения.
В электрощитах установлены:
вводные автоматические выключатели;
элементы автоматики;
индикаторные лампы;
автоматические выключатели потребителей котельной.
автоматический ввод резерва питания котельной.
Силовая распределительная сеть выполнена кабелем ВВГнг-LS, прокладываемым в металлических лотках. Сети противожарных устройств, заградительных огней, аварийного и эвакуационного освещения выполнены кабелем ВВГнг-FRLS согласно НПБ 110-03.
Прокладку кабелей питающих и распределительных сетей, выполнять в лотках или в ПВХ гофра-трубах.
В котельной предусмотрено автоматическое отключение вентиляции при пожаре.
В случае перевода электропитания котельной от ДЭС система управления тепличного комбината "Прива" управляет отключением не приоритетных нагрузок. Данное решение предусмотреть при программировании контроллера.

3. Сведения о количестве электроприемников, их установленной и расчетной мощности

Основными потребителями электроэнергии являются, осветительная сеть, технологическая силовая сеть, электродвигатели насосов, вентсистем, технологических стендов, и сантехнические вентиляторы.
Электродвигатели применяются с короткозамкнутым ротором. Напряжение электродвигателей - 0,4 кВ.
Количество электроприемников, а так же их установленная и расчетная мощность указана в графической части проекта.

4. Требования к надежности электроснабжения и качеству электроэнергии

По степени надежности электроснабжения электроприемники объекта относятся к потребителям I (первой) категории.
Пожарная сигнализация, датчики загазованности также относятся к первой категории.
Качество электроэнергии должно соответствовать ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
- предельно допустимые значения отклонения частоты: +/- 0,4 Гц, нормально допустимые значения отклонения частоты: +/- 0,2 Гц
- предельно допустимые значения установившегося отклонения напряжения: +/- 10%
- нормально допустимые значения установившегося отклонения напряжения: +/- 5%
ППРЭсх ЭС, П.Т.Э. установлена периодичность контроля качества электроэнергии один раз в два года для всех ПКЭ, и два раза в год для отклонения напряжения.
Взаимоотношения юридических лиц с энергоснабжающими организациями должны регулироваться договорами энергоснабжения, в которых указываются пределы допустимых величин показателей качества электрической энергии на границе балансовой принадлежности или в точках общего присоединения потребителей, и ответственность сторон при их нарушении.

5. Описание решений по обеспечению электроэнергией электроприемников в соответствии с установленной классификацией в рабочем и аварийном режимах

Низковольтные комплектные устройства приняты шкафного исполнения. Степень защиты НКУ не менее чем IP54 в электрощитовой.
На НКУ для подключения шкафов управления, поставляемых комплектно с оборудованием, предусматриваются автоматические выключатели, для электродвигателей предусматриваются блоки с автоматическим выключателем и контактором. Аппаратура защиты и управления, устанавливаемая на щитах, устойчива к расчетным токам короткого замыкания.
Для всех электроприемников на распределительных щитах предусматривается сигнализация положения выключателей «включено», «выключено», сигнализация работы электродвигателя «включено», «авария».
Защита электрооборудования от токов короткого замыкания, от работы в неполнофазном режиме и от перегрузки осуществляется комбинированными расцепителями автоматических выключателей.
Для защиты электродвигателей от перегрузки предусматриваются также тепловые реле и частотные преобразователи.
Степень защиты оболочки электрооборудования соответствует среде помещений, в которых оно установлено.
Пуск электродвигателей осуществляется методом прямого пуска и через частотные преобразователи. Управление электроприемниками предусматривается по месту их установки и, частично, дистанционное из обслуживаемого помещения.
Предусматривается автоматическое отключение вентиляторов общеобменной вентиляции, отопительных агрегатов при возникновении пожара.
Отключение осуществляется путем воздействия контакта из схемы пожарной сигнализации на катушку магнитного пускателя.
Тепловые реле и магнитные пускатели установлены в щитах управления котлами, щите управления насосами Manifold, щитах дозирования CO2, поставляемые "АгроТехДидам".

6. Описание проектных решений по компенсации реактивной мощности, релейной защите, управлению, автоматизации и диспетчеризации системы электроснабжения

Расчетное значение коэффициента мощности на секциях шин 0,4кВ распределительных щитов не опускается ниже 0,8.
Измерение тока, напряжения, электроэнергии на всех ступенях электроснабжения предусмотрено в объеме, регламентируемом ПУЭ.
Учет электроэнергии предусматривается счетчиками, установленными на подстанции, а также по месту, в ВРУ.

7. Перечень мероприятий по экономии электроэнергии

Проектом предусмотрены наиболее рациональные решения по электроснабжению. Предусматриваются следующие мероприятия, обеспечивающие экономию электрической энергии:
1. Для освещения используются светильники с наиболее экономичными светодиодными лампами.
2. Установка устройств компенсации реактивной мощности.
3. Установлены частотные преобразователи управления двигателями насосов и горелок.

Состав: Общие данные Схема однолинейная ВРУ План расположения лотков Опоры под лотки и стенды План расположения силового оборудования и подземных силовых линий Схема прокладки надземных силовых линий План расположения оборудования и сетей освещения План заземления котельной Молниезащита котельной Молниезащита баков диз.топлива Язык документа

Софт: AutoCAD Electrical 2015

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Система электроснабжения (0,4 кВ) котельной тепличного комплекса г. Кашира

Новая папка\0.1 Титул АКГ
Новая папка\0.2 Титул Обложка
Новая папка\0.3 Содержание ЭОМ2.doc
Новая папка\1 Общие данные ЭОМ2.doc
Новая папка\11 Спецификация АКГ
Новая папка\2 Однолинейная схема ВРУ 2-хсекционная от 29.08.dwg

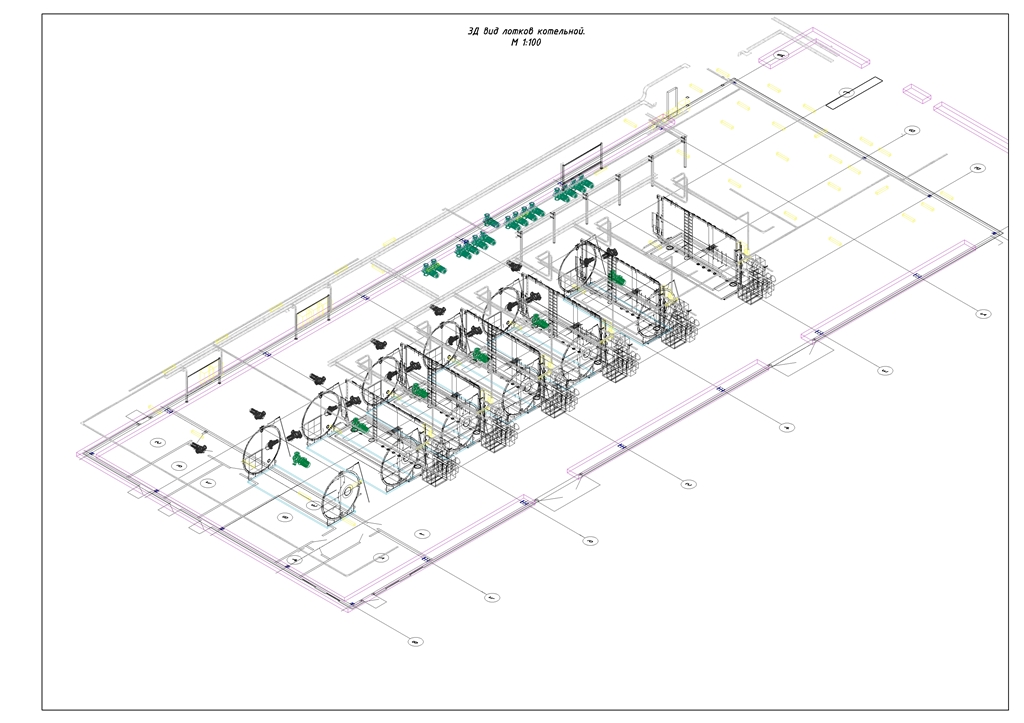

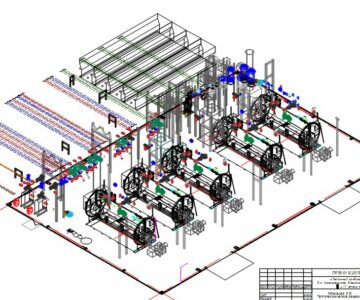

Новая папка\3 План кабельных конструкций от 17.07.17.dwg
Новая папка\4 Опоры под лотки
Новая папка\5 План расположения силового оборудования и подземных силовых линий от 30.05.18.dwg
Новая папка\6 надземные силовые линии от 04.06.dwg
Новая папка\7 План расположения освещения от 29.08.dwg
Новая папка\8 Заземление от 29.08.dwg
Новая папка\9 молниезащита котельной, 10 баков.dwg
