Система электроснабжения кадетского корпуса.
Электроснабжения кадетского корпуса
ОСНОВНЫЕ ПОКАЗАТЕЛИ
Категория надежности электроснабжения II
Напряжение питающей сети, В ~380/220
Система заземления TN-S
Установленная мощность Pу1, кВт 87,4
Расчетная мощность Pр1, кВт 61,3
Установленная мощность Pу2, кВт 94,0
Расчетная мощность Pр2, кВт 63,7
Установленная мощность Pу авар, кВт 181,4
Расчетная мощность Pр авар, кВт 125,0
Потери напряжения до наиболее удаленного электроприемника, % 2,0
Коэффициент мощности cos ϕ 0,98
2. По степени надежности электроснабжения проектируемые электроприемники относятся к II категории электроснабжения. Электроприемники аварийного освещения и пожарной сигнализации (ПС) относятся к I категории электроснабжения. Для оборудования ПС используются блоки резервного питания, обеспечивающие автономную работу в течении 24 ч. в дежурном и 3 ч. в тревожном режиме.

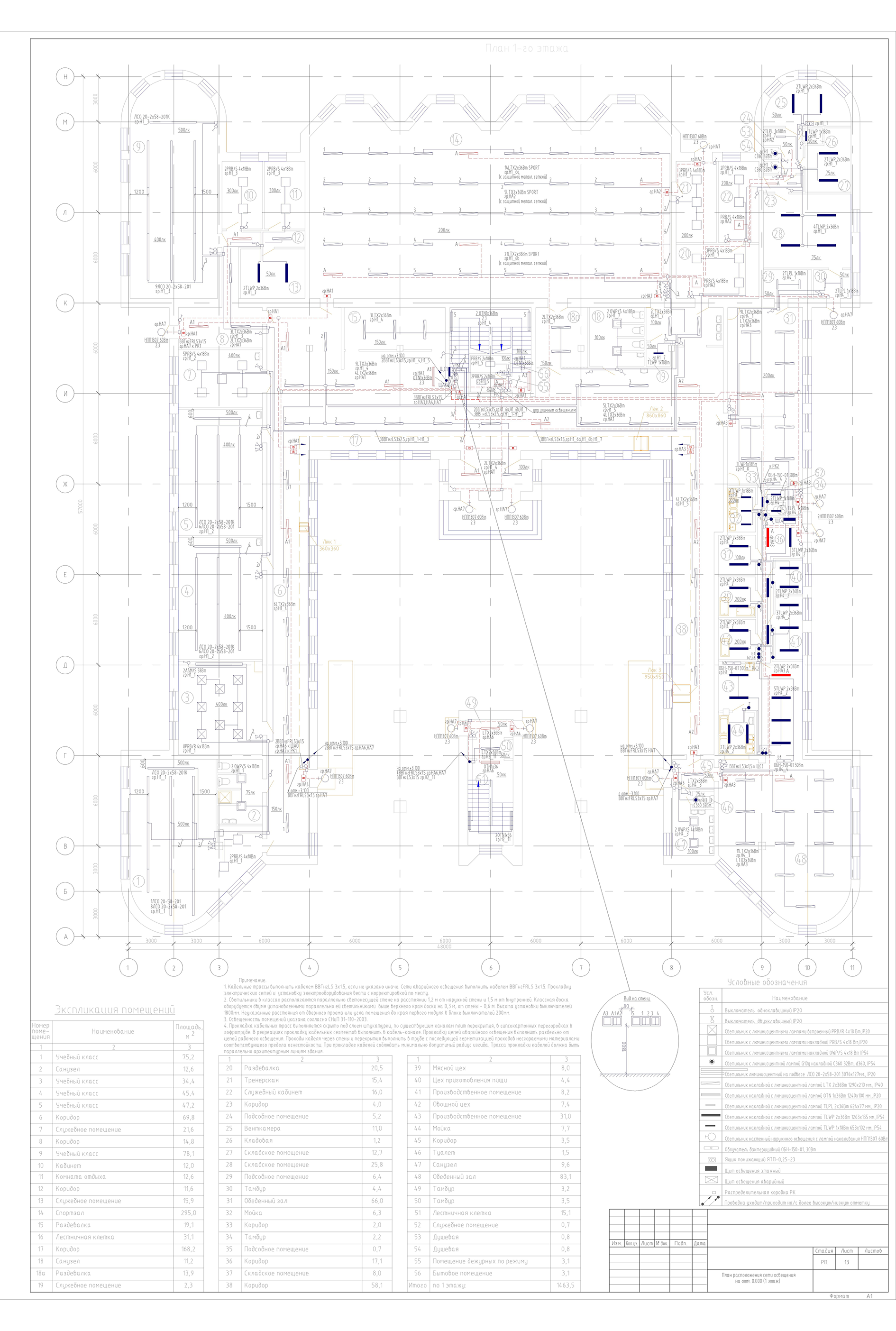

Состав: Планы, ВРУ. Принципиальная схема питающей сети.Щит ЩС1 (Щит силовой 1 этажа). Схема электрическая принципиальная щита.Схема электрическая принципиальная щита.
Софт: AutoCAD 7
