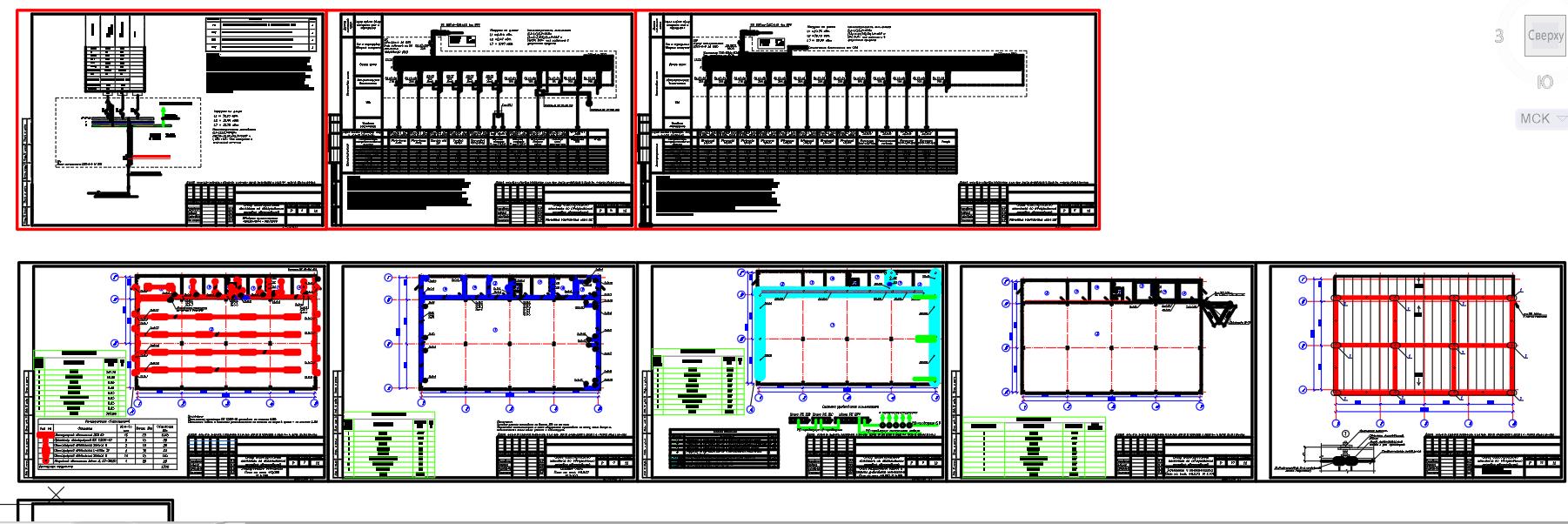

Склад автосервисного комплекса по обслуживанию грузовых автомобилей, Раздел ЭОМ

В данном проекте разработано внутреннее и наружное электроснабжение комплекса обслуживания грузовых автомобилей.

В проекте разработаны: силовые питающие сети, розеточная сеть, здание расположено по адресу: .
Нагрузки в нормальном режиме:
Ру=97,63 кВт
Рр=83,37 кВт
Iр=147,29 А
Нагрузки при пожаре:
Ру=7,724 кВт
Рр=6,95 кВт
Iр=11,09 А
Электроприемниками являются:
- вентиляционное оборудование;
- компрессорная станция;
- оборудование ОПС;
- а также бытовые и офисные приборы, такие как: компьютер, принтер, электрочайник, СВЧ-печь.
Потребители противопожарных нужд питаются от ЩС.
Распределение электроэнергии производится щитами: ВРУ, ЩС, ЩВ
Подключение технологического оборудования осуществляется через штепсельные розетки с заземляющим контактом, а также через коробку выводов оборудования. Питающие и распределительные сети выполнены медным трех- и пятижильным кабелем ВВГнгLS. Потребители противопожарных нужд: медным трехжильным кабелем ВВГнгFRLS. Кабель питания ОПС прокладывать отдельно от других сетей.
Прокладка кабеля:
- открыто по кабельным конструкциям;
- в кабель-каналах;
Кабели в местах проходов в проемах через стены должны быть уложены в определенном порядке в патрубках и надежно закреплены.
Проемы после прокладки кабелей должны быть тщательно заделаны легко пробиваемыми негорючими материалами.
Подводы кабелей и труб ко всем токоприемникам, а также соединение труб с гибкими металлическими рукавами, выполнить с уплотнением, исключающим попадание воды и пыли вовнутрь аппаратов и труб. Кабели на высоте 2-х метров от уровня пола защищаются кабель- каналами, м/рукавами или трубами. Сечение кабелей выбрано по допустимой токовой нагрузке и проверено по потере напряжения.
