Строительство ВРУ 0,4 кВ, питающегося от КТП 6/0,4 кВ 160 кВА киоскового типа, расположенного по адресу: г. Москва, Рязановское поселение, вблизи п. Фабрики, им. 1-го Мая, ОНТ"Любучи"

Строительство ВРУ 0,4 кВ для электроснабжения ОНТ. ВРУ подключается к существующей КТП воздушной линией СИП3х70. Питание участков осуществляется по трем воздушным линиям СИП3х70. Расчетная мощность 86 кВт. В ВРУ организован узел учета. Отключающие способности аппаратов защиты подобраны с учетом токов короткого замыкания на шинах ВРУ. Сечение кабелей ВЛ подобраны с учетом падения напряжения до дальнего участка.

Состав: Обложка, титульный лист, общие данные (ОД), пояснительная записка (ПЗ), схема электрическая принципиальная системы электроснабжения, подключение проектируемого ВРУ 0,4 кВ к КТП 6/0,4 кВ, расчет ЗУ и план размещения, спецификация (С) Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Строительство ВРУ 0,4 кВ, питающегося от КТП 6/0,4 кВ 160 кВА киоскового типа, расположенного по адресу: г. Москва, Рязановское поселение, вблизи п. Фабрики, им. 1-го Мая, ОНТ"Любучи"

(6) Расчет заземляющего устройства.dwg
(7) Спецификация.dwg
ВРУ 0,4 кВ,ОНТ Любучи.pdf
Однолинейная схема ВРУ.jpg
Установка опор.jpg
(0)Титул+обложка.dwg
(1)Содержание книг.doc
(2) ПЗ.docx
(4) Однолинейная схема ВРУ.dwg

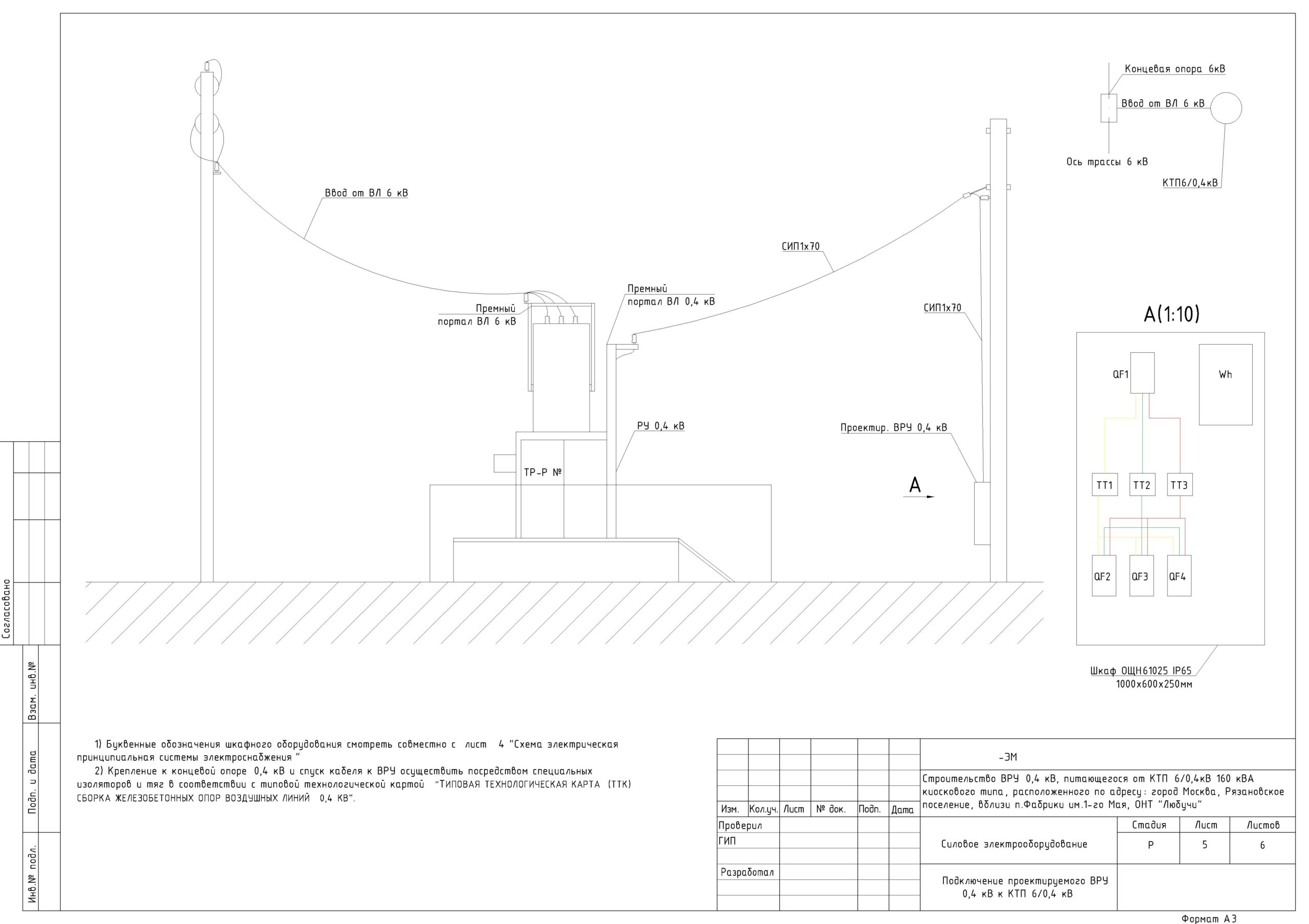

(5) Установка опор.dwg
