Техническая укрепленность насосной станции 4-го подъема питьевого водозабора п. Жезкент

Данный проект «Техническая укрепленность насосной станции 4-го подъема питьевого водозабора п. Жезкент» предусматривает электроснабжение и электроосвещение площадки водозабора.
Проект выполнен на основании задания заказчика и смежного раздела проекта «ГП».
-Светотехнические решения
Освещение периметра осуществляется светодиодными светильниками L-street 24 мощностью 40 Вт установленных на железобетонных опорах. Средняя горизонтальная освещенность периметра принята 4лк.
Охранное освещение осуществляется светодиодными прожекторами заливающего света L-lego 330 banner мощностью 330 Вт установленными на железобетонных опорах. Средняя горизонтальная освещенность при включении прожекторов принята 100 лк.
Опоры установлены в одностороннем порядке вдоль ограждения с пролетом 25-40 м.
В результате расчета, принятые проектные решения обеспечивают нормируемые качественные показатели освещения.
Расчеты выполнены в программе «LightinNight». Прирасчете выполнены условия нормируемых качественных показателей электроосвещения:
- Lmin/Lср более 0,4;
- Lmin/Lmax более 0,6;
- Emax/Eсредн. не более 3:1.
Управление периметральным освещением выполняется от ящика управления освещением ЯУО9602 с фотореле в автоматическом режиме или местном (ручном).
Управление охранным освещением выполняется в автоматическом режиме от датчиков движения, установленных на этих же опорах и направленных вдоль периметра.
Помещения КПП оборудуются дополнительными светильниками с аварийным блоком питания типа L-school 32 Em.
-Электротехнические решения
Электроосвещение объекта осуществляется по I категории надежности. В качестве независимого источника питания принята дизельная электростанция в контейнере с автоматическим включением в случае исчезновения рабочего питания.
Проектом принято питание наружного освещения напряжением 380/220 В переменного тока при глухозаземленной нейтрали.
Для питания светильников применено напряжение ~220 В. К светильникам проложен провод ПВС-3х2,5. Светильники наружного освещения присоединены к ВЛИ-0,4 кВ с соответствующим чередованием фаз.
Прокладка двухцепной воздушной линии электроосвещения ВЛИ-0,4 кВ выполнена согласно типовому проекту «Пособие по проектированию воздушных линий электропередачи напряжением 0,38 кВ с изолированными проводами (ВЛИ) с использованием арматуры фирмы «ENSTO».
Контрольный кабель для датчиков движения прокладывается на этих же опорах на тросу.
Питающие кабели КПП, и кабели освещения до опор проложить в кабельных траншеях. Кабели в траншеях защитить красным полнотелым кирпичом. Траншеи, пересечения и параллельную прокладку с инженерными коммуникациями и дорогами выполнить согласно ПУЭ РК и серии А5-92.
Проект предусматривает заземление стоек опор. Конструктивное выполнение заземляющих устройств опор предусматривается по типовому проекту 3.407-150.
Проектом предусматривается заземление ДЭС.

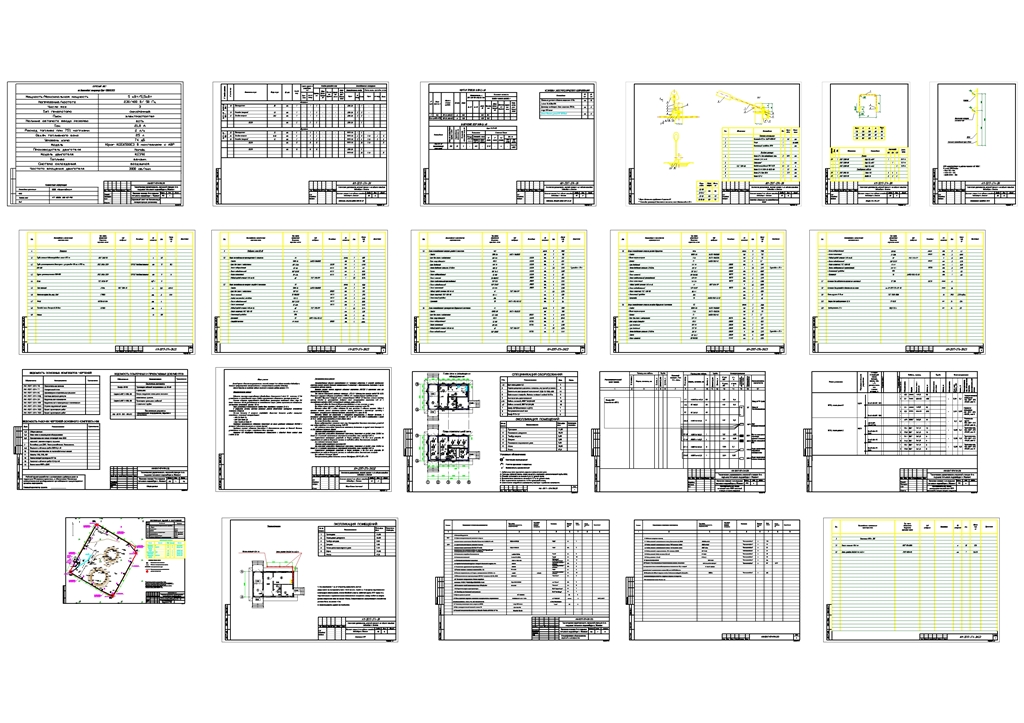

Состав: План сети и размещения оборудования М 1:500; План сети и размещения оборудования; Принципиальная схема питающей сети КПП насосной станции второго подъема; Опросный лист на бензиновую генераторную установку; Ведомость объемов работ ВЛИ-0,4 кВ; Установка светильника на железобетонных опорах; Хомуты Х15, Х16, Х31; Заземляющий проводник ЗП1М; Ведомость объемов работ КЛ-0,4 кВ; Заземление КПП; Спецификация оборудования, изделий и материалов, Пояснительная записка Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Техническая укрепленность насосной станции 4-го подъема питьевого водозабора п. Жезкент

Записка насосная.doc
ЭН.dwg
