Установка щита байпаса АВР «ATI 400» ДГУ «FG Wilson P250 H2»
Проектом предусматривается разработка байпаса АВР ATI400 от контейнера-ДЭС для обеспечения I категории надежности электроснабжения потребителей.
Расчетная нагрузка объекта 250 кВт.
Электроприемники I категории надежности – 100 кВт.
Электроприемники II категории надежности – 150 кВт.
Защита электрических цепей от коротких замыканий и перегрузки осуществляется применением автоматических выключателей с электромагнитными и тепловыми расцепителями.
Данным проектом установка трансформаторных подстанций не предусматривается. Питание байпаса осуществляется от существующей ЗТП-2071 в данном ЗТП установлено 2 трансформатора ТМ 630 кВА.

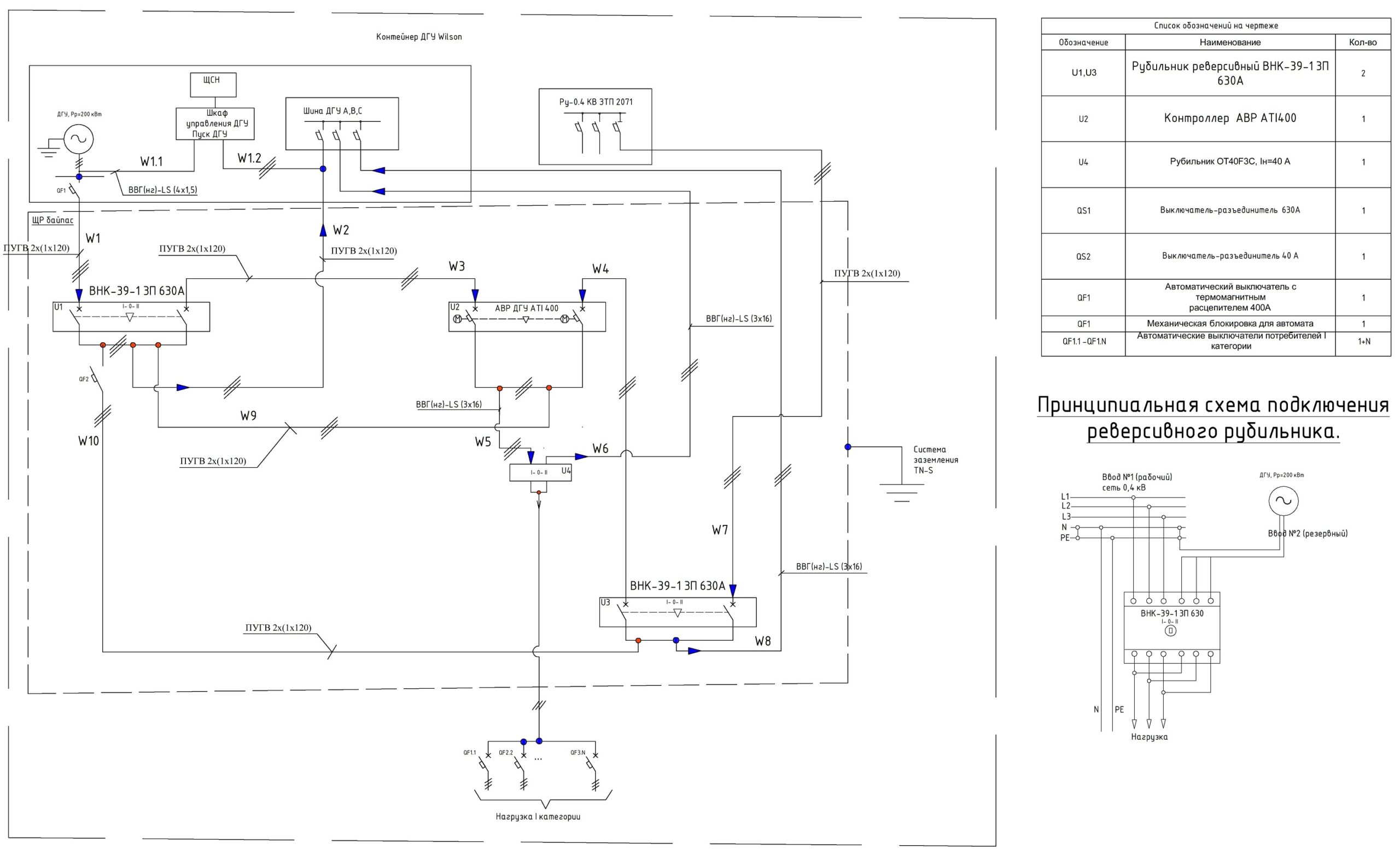

Электроснабжение потребителей I категории надежности выполняется от двух независимых взаиморезервируемых источников с автоматическим вводом резерва от дизельной электростанции (ДЭС):
- ввод 1 0,4 кВ, 50 Гц. от шин ЗТП-2071;
- ввод 2 0,4 кВ, 50 Гц. от шин ДЭС.
Состав: Пояснительная записка, технологическая схема, спецификация
Софт: AutoCAD 2017
