Установка щита байпаса АВР ДГУ «С100 В5 Cummins»
Проектом предусматривается разработка байпаса АВР ДГУ 250 А для обеспечения I категории надежности электроснабжения потребителей.
Расчетная нагрузка РТПС «Лениногорск» 200 кВт.
Электроприемники I категории надежности – 100 кВт.
Электроприемники II категории надежности – 100 кВт.
Данным проектом установка трансформаторных подстанций не предусматривается. Питание байпаса осуществляется от существующей ТП-239п в данном ТП установлено 2 трансформатора ТМ-400 кВА напряжением 6/0,4 кВ.
Молниезащита в проекте щита байпаса не разрабатывается.
Электроснабжение потребителей I категории надежности выполняется от двух независимых взаиморезервируемых источников с автоматическим вводом резерва от дизельной электростанции (ДГУ):
- ввод 1 0,4 кВ, 50 Гц. от шин ТП-239п;
- ввод 2 0,4 кВ, 50 Гц. от шин ДГУ.

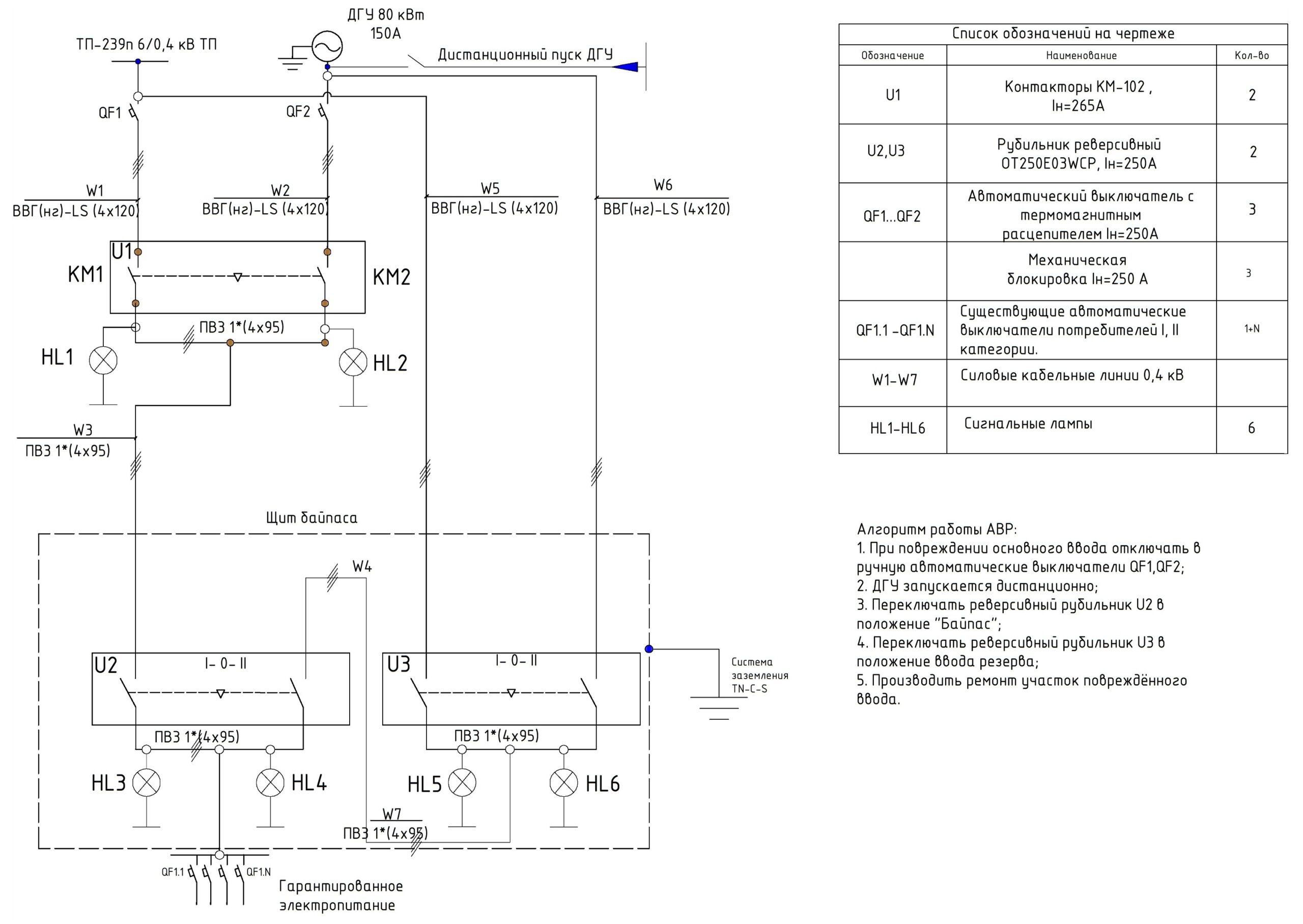

Состав: Пояснительная записка, технологическая схема, спецификация
Софт: AutoCAD 2017
