Внутреннее электроснабжение прачечной

0
0
253
0
0
100

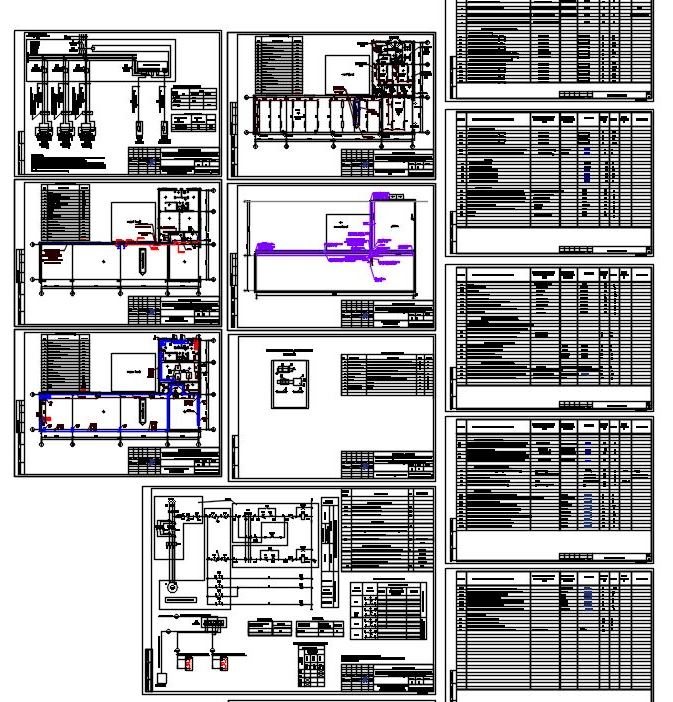

Внутреннее электроснабжение прачечной, заземление, обогрев кровли. Освещение помещений гаража и прачечной

Настоящий проект выполнен на основании задания на проектирование.
Напряжение питающей сети принято 380/220В с глухозаземленной нейтралью и системой заземления  ТN-C-S. По степени надежности электроснабжения потребители здания относятся к II категории.
Электроснабжение объекта существующее.
Напряжение силовой сети 380/220 В с глухим заземлением нейтрали трансформатора.
Вводно- распределительное  устройство принято  ВРУ-1м IP31(ВРУ). ВРУ здания устанавливается в электрощитовой. Учёт электроэнергии на вводе осуществляется счётчиком   СКАТ 315Э/0.5S-5(7.5) ТОИ4 П, установленным в ВРУ.
Вводно-распределительные устройства, щиты освещения и силового оборудования приняты с нулевой рабочей шиной (N) и нулевой защитной шиной (РЕ). Шина N изолирована от корпуса щита, а шина РЕ соединена с корпусом щита (п.1.7.131.ПУЭ). Шины N и РЕ объединены между собой на ВРУ, в месте разделения РЕN-проводника питающей сети. Не допускается объединять их за этой точкой по ходу распределения электроэнергии. Распределительные щиты освещения и силового оборудования устанавливаются на стене в местах, удобных для обслуживания электрооборудования.
Щиты освещения и силового оборудования приняты с нулевой рабочей шиной (N) и нулевой защитной шиной (РЕ). Шина N изолирована от корпуса щита, а шина РЕ соединена с корпусом щита . Шины N и РЕ объединены между собой на ВРУ, в месте разделения РЕN-проводника питающей сети. Не допускается объединять их за этой точкой по ходу распределения электроэнергии. Распределительные щиты освещения и силового оборудования устанавливаются на стене в местах, удобных для обслуживания электрооборудования.
Потребителями электроэнергии являются:   освещение, розеточная сеть,  оборудование прачечной, вентиляция.
В качестве силового кабеля принят кабель марки ВВГнг . Прокладка силовых кабелей осуществятся в ПВХ трубе.
Проход кабеля  сквозь стены осуществляется в ПВХ трубе.
В качестве групповых щитков рабочего освещения выбраны щитки. распределительные типа ЩРВ.  Освещённость помещений принята в соответствии со СНиП РК 2.04.05-2002* "Естественное и  искусственное освещение".  Светильники и электроустановочные изделия выбраны в соответствии с характеристикой  среды и архитектурно-строительными особенностями помещений.
Управление освещением предусмотрено по месту.
Распределительные, групповые осветительные и групповые силовые  сети предусмотрены трех-пяти  проводными с подключением нулевого рабочего и нулевого защитного проводников не под один контактный зажим и выполняются кабелями  ВВГнг, прокладываемыми скрыто  в штрабах под слоем штукатурки. Сети к штепсельным розеткам выполняются скрыто в штрабах под слоем штукатурки.



Автор
Lidia Nevreeva
Дата
09.12.2022
Язык
Русский
Состав
ИОС1
Софт
AutoCAD 2007 Как открыть?
Содержимое архива
  • Прачечная ИОС1.1 ЭОМ.dwg
