Пароснабжение прачечной
В проекте решено технологическое перевооружение системы пароснабжения прачечной.
Источником пароснабжения является модульная котельная с котлом КПО 750, теплоносителем является избыточный пар давлением Р=0,5 МПа. Система пароснабжения двухтрубная - паропровод и конденсатопровод. Пар подается в стиральные, сушильные и гладильные машинки прачечной. Всего 11 наименований общим количеством 16шт.
В высших точках паропровода предусмотрены воздухоотводчики, для удаления воздуха, в низших спускники для слива воды из сети. Слив воды осуществлять гибким шлангом на рельеф и в привозную дренажную емкость.
Для трубопроводов паропровода и конденсатопровода приняты электросварные трубы Ду50,32,25,20,15 по ГОСТ10704-91, сталь марки гр.В.Ст.3 сп. по ГОСТ380-2005. Трубопроводы от котельной до здания прачечной проложены на существующих стойках, внутри здания на подвесах и на креплениях к стене.

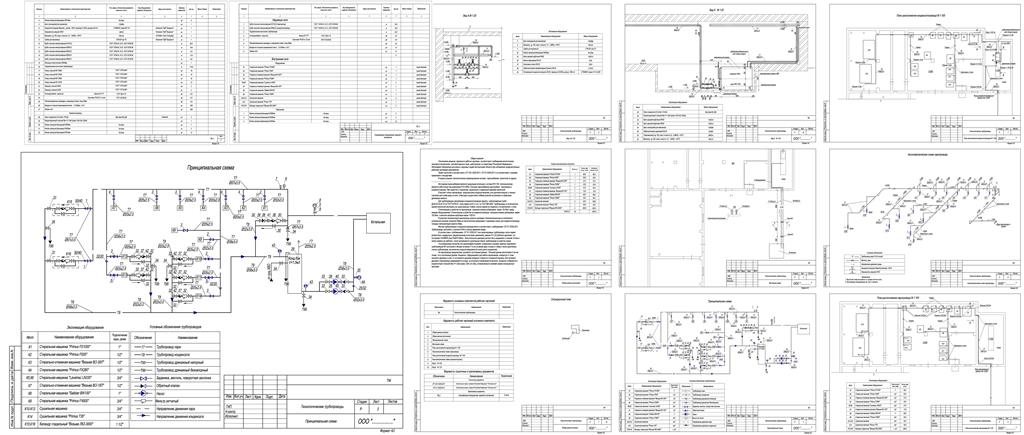

Состав: Общие данные. Принципиальная схема. Монтажная схема. План расположения паропровода М 1:100. Аксонометрическая схема паропровода. План расположения конденсатопровода М 1:100. Аксонометрическая схема конденсатопровод. Вид А М 1:25. Вид Б М 1:25. Спецификации.
Софт: AutoCAD 2007
