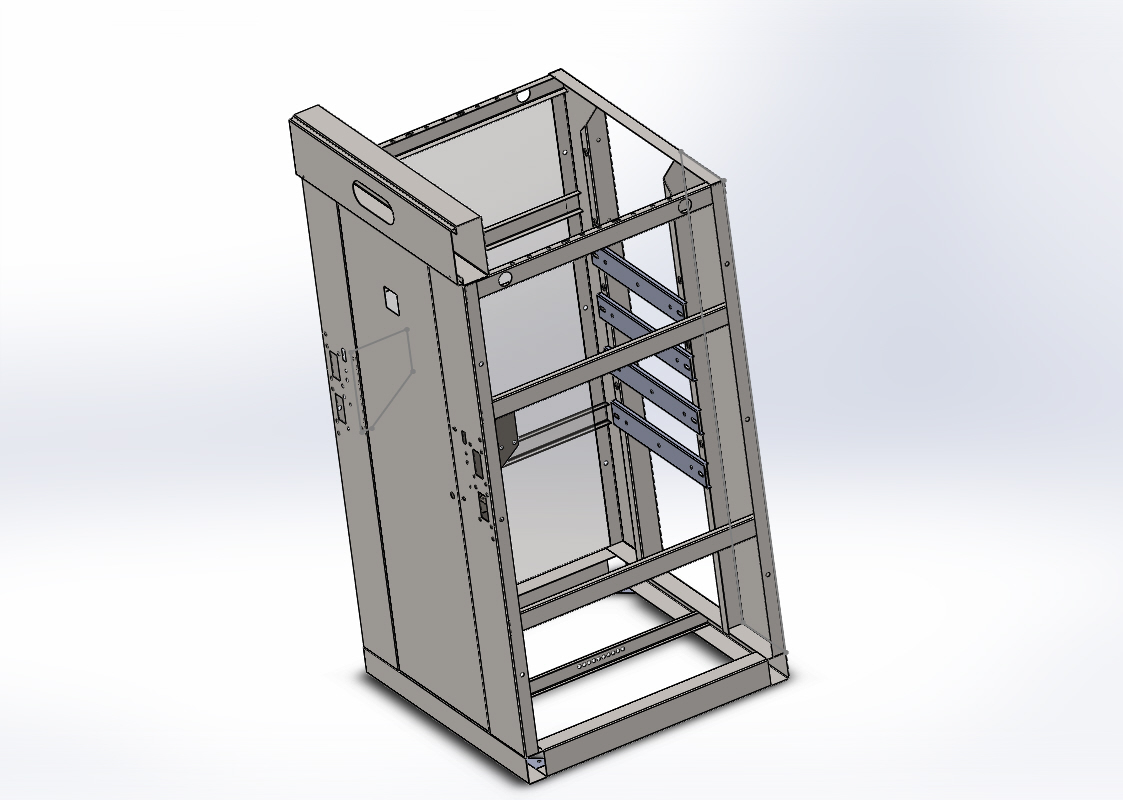

Ячейка КСО-304 под выключатель BB/TEL

Камеры сборные одностороннего обслуживания серии КСО 304 предназначены для комплектования распределительных устройств и служат для приема, распределения электрической энергии переменного тока частотой 50 Гц при номинальном напряжении 6 или 10 кВ в системах с изолированной нейтралью.

Состав: 3D сборка Язык документа

Софт: SolidWorks 2016

Каталог / Инженерные системы / Электроснабжение и освещение / Ячейка КСО-304 под выключатель BB/TEL

Просмотр файлов
КСО30205_Шв пер задней рамы.SLDPRT
КСО30206_Шв боков рамы.SLDPRT
КСО30207_Шв кр кабеля.SLDPRT
КСО30208_Передний короб.SLDPRT
КСО30209_Крышка короба.SLDPRT
КСО30210_Шв верх зад.SLDPRT
КСО30211_Шв верх правый.SLDPRT
КСО30212_Шв верх левый.SLDPRT
КСО30213_Шв боковой.SLDPRT
КСО30215_Дверь.SLDPRT
КСО30216_Перегородка.SLDPRT
КСО30217_Косынка.SLDPRT
КСО30219_Швеллер ИО-10.SLDPRT
КСО302800_Корпус.SLDASM
КСО3048ВВ13_Врепление ВВ-Таврида-250мм.SLDPRT
КСО3048ВВ14_Врепление ВВ-Таврида-250мм(правая).SLDPRT
КСО3048ВВ17_Шв ТОЛ-10.SLDPRT
КСО30200_Рама сборочный.SLDASM
КСО30201_Стойка зад правая.SLDPRT
КСО30202_Стойка зад левая.SLDPRT
КСО30203_Ст лицевая лев.SLDPRT
КСО30204_Ст лицевая прав.SLDPRT
