Алтайский архитектурно-строительный колледж
Кафедра: Монтаж и эксплуатация систем газоснабжения
Курсовой проект по дисциплине : Реализация технологических процессов эксплуатации систем ГиГ
На тему : Проект монтажа газораспределительного стального газопровода
Барнаул 2023

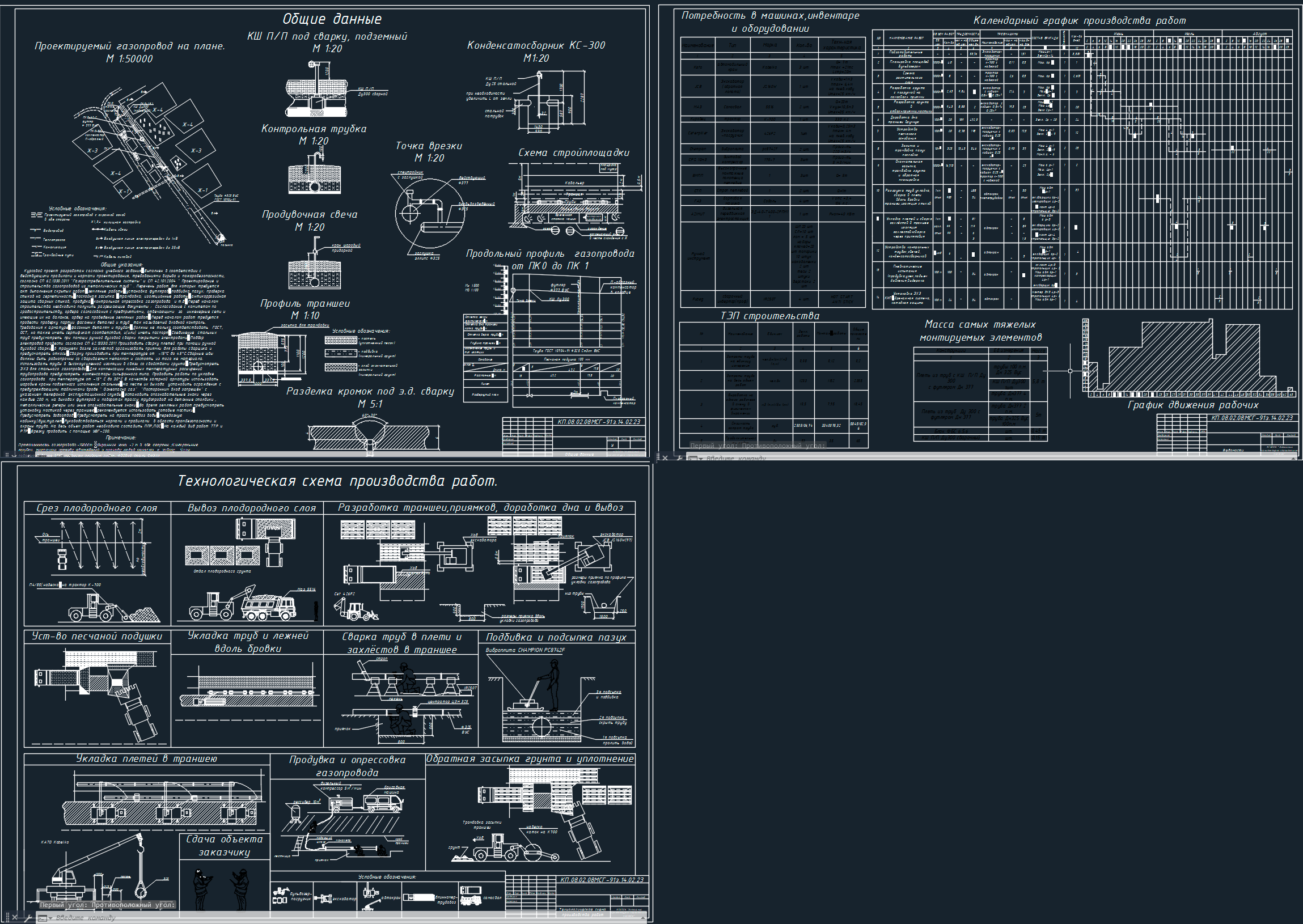

Объектом курсового проекта является, строящийся газопровод среднего давления в черте города Барнаула, Алтайский край в стеснённых условиях, с схождением с жилыми зданиями до 20м. И полным отсутствием промышленных предприятий на всей его протяжённости.
1.1 Исходные данные
Исходные данные к курсовому проекту взяты из Методических указаний к проекту « Строительство участка газопровода»:
Dнар трубопровода = 325мм
Толщина стенок трубопровода =6 мм
Материал - сталь Ст2сп
L = 10000м
Газопровод среднего давления находится в черте города Барнаула, Алтайский край. Метод прокладки – подземный. Глубина залегания основания трубы- 1,2м. Пересекается с трамвайными путями. Рельеф местности-спокойный. Глубина промерзания – 2.2м. Коррозийная агрессивность грунтов высокая. Время строительства – лето. Грунтовые воды на глубине 7м -не вскрыты.В качестве основного вида топлива для потребителей предусмотрен природный газ Уренгойского месторождения с 1.01.2023 года по ГОСТ 5542-2022, транспортируемый по магистральному трубопроводу Уренгой - Тобольск - Новосибирск - Барнаул.
Стальной газопровод
Место строительства: Алтайский край, город Барнаул
Грунт : Глина II группа
Длина: 10 км
Время проведения работ: Лето
Климат: Резко-континентальный
Коррозийная агрессивность грунта-высокая
Курсовой проект разработан согласно учебного задания. Выполнен в соответствии с действующими правилами и нормами проектирования, требованиями взрыво и пожаробезопасности, согласно СП 62.1330.2011 "Газораспределительные системы" и СП 42.101.2004 " Проектирование и строительство газопроводов из металлических труб" . Перечень работ для которых требуется акт выполнения скрытых работ: земляные работы; установка футляров; подбивка пазух; проверка стыков на герметичность; послойная засыпка ; трамбовка; изоляционные работы, антикоррозийная защита сварных стыков, продувка, контрольная опрессовка газопровода и т.д. Перед началом строительства необходимо получить разрешающие документы : Согласование с комитетом по градостроительству, ордера согласования с предприятиями, отвечающими за инженерные сети и имеющие их на балансе, ордер на проведение земляных работ. Перед началом работ требуется провести проверку партии фасонных деталей и труб так называемый входной контроль. Требования к арматуре, фасонным деталям и трубам: Должны не только соответствовать ГОСТ, ОСТ, но также иметь сертификат соответствия, и(или) иметь паспорт. Соединение стальных труб предусмотреть при помощи ручной дуговой сварки покрытыми электродами. Подбор электродов провести согласно СП 62.13330.2011 Производить сварку плетей при помощи ручной дуговой сварки, в траншеях возле захлёстов организовать приямки для работы сварщика и предусмотреть откосы. Сварку производить при температуре от -15°C до 45°С.Сварные швы должны быть равнопрочны со свариваемым металлом и состоять из того же материала. Использовать трубы в высокоусиленной изоляции в связи со свойствами грунта. Предусмотреть ЭХЗ для стального газопровода. Для компенсации линейных температурных расширений трубопровода предусмотреть компенсаторы сильфонного типа. Проводить работы по укладке газопровода при температуре от -15° С до 30°С В качестве запорной арматуры использовать шаровые краны подземного исполнения стальные. На месте их выхода установить ограждения с предупреждающими табличками вроде " Огнеопасно газ" "Посторонним вход запрещён" с указанием телефонов эксплуатационной службы. Установить опознавательные знаки через каждые 200 м, на выходах футляров и поворотах трассы трубопровод на бетонные столбики , металлические реперы или иные опознавательные знаки. Во время земляных работ предусмотреть установку мостиков через траншею.(рекомендуется использовать готовые мостики). Предусмотреть водоотвод. Предусмотреть на трассе подвоз воды, перевозную кабинку(душ,туалет).Руководствоваться нормами и правилами в области промбезопасности и охраны труда. На весь объем работ необходимо составить ППР,ПОС. На каждый вид работ ТТР и РТР. Врезку проводить с помощью УВГ-200.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1.ТЕХНОЛОГИЯ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ 5
1.1 Исходные данные 5
1.2 Физико-механические свойства грунта 5
1.3 Подготовительные работы 6
1.4 Земляные работы 8
1.4.1 Организация строительной площадки 9
1.4.2 Снятие плодородного слоя 9
1.4.3 Разработка траншеи и приямков,доработка дна траншеи 12
1.4.4 Устройство песчаной подушки. 13
1.4.5 Подбивка и подсыпка пазух 13
1.4.6 Обратная засыпка и уплотнение траншеи 15
1.4.7 Рекультивация земли 15
1.4.8 Определение объемов земляных работ 15
1.4.9 Подбор оптимального комплекта землеройно-транспортных машин 21
1.4.10 Мероприятия по ТБ при производстве земляных работ. 25
1.5 Монтажные работы 26
1.5.1 Выбор машин и механизмов по монтажным параметрам 32
1.5.2 Выбор монтажного крана и грузоподъемных приспособлений 34
1.5.3 Мероприятия по ТБ при производстве монтажных работ 36
2. ОРГАНИЗАЦИЯ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ 38
2.1 Калькуляция трудовых затрат 39
2.2 Потребность в материально-технических ресурсах 40
ЗАКЛЮЧЕНИЕ 43
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 44
ПРИЛОЖЕНИЕ
