ГАПОУ СО "Саратовский архитектурно-строительный колледж"
каф. Санитарно-технического цикла
Дипломный проект на тему "Газификация десятиэтажного жилого дома ул.Орогодняя, 153 Заводского района города Саратова"
Саратов 2022
Исходные данные для проектирования:
1. Ситуационный план жилого дома г.Саратов, ул Огородная, 153 (секция А-Г)
2. Место строительства: Саратовская область
3. Материал труб: Сталь
4. Состав газа: Курдюмо-Елшанское месторождение
Месторождения газа Компоненты состава газа Состав газа по объему, φ % Низшая теплота сгорания газа Qрн кДж/м3
Соколовогорское месторождение CH4 89,6 35840
C2H6 1,5 63730
C3H8 0,81 93370
C4H10 3,4 123770
CmHn 0,24 146340
CO2 0,6 -
N2 3,6 -
Н2S 0,0007 -
5. Источник газоснабжения: дворовой газопровод;
6. Давление газа в точке врезки – 3000 Па;
7. Система газоснабжения: одноступенчатая;
8. Директивный срок строительства.
Объект разработки - Газификация десятиэтажного жилого дома ул.Орогодняя, 153 Заводского района города Саратова
Содержание
Исходные данные для проектирования:

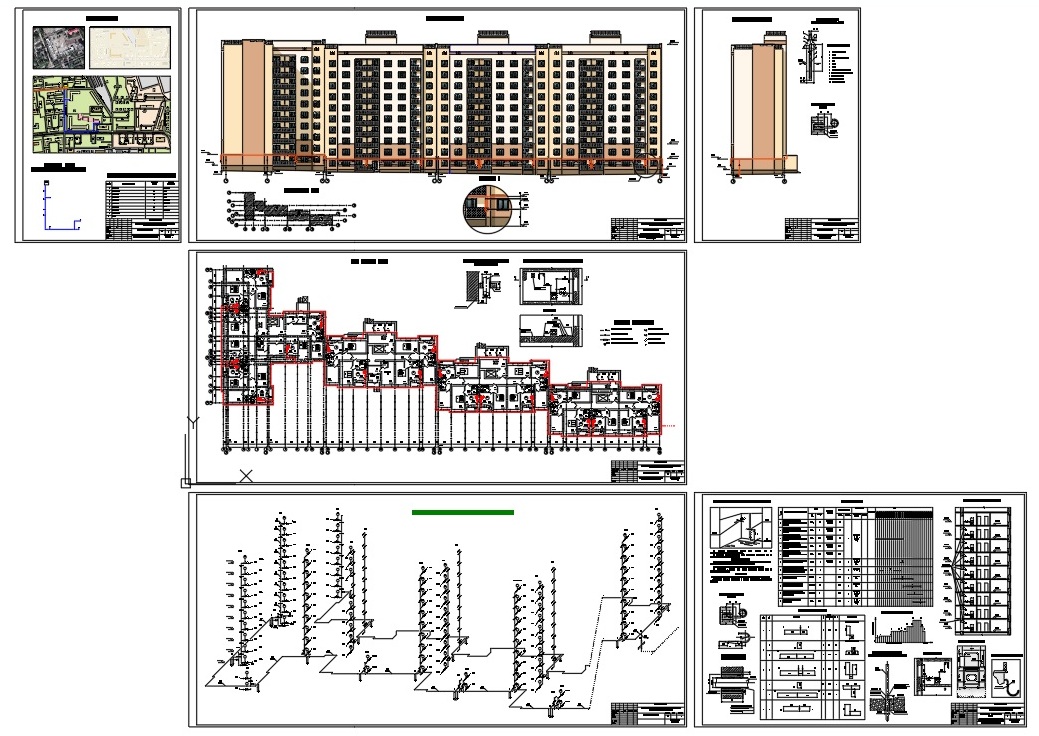

Ведомость чертежей основного комплекта
Введение
1. Технологический раздел
1.1 Устройство внутренних домовых газопроводов
1.2 Требование к газифицируемым кухням
1.3 Расчет внутридомового газопровода
1.3.1 Определение низшей теплоты сгорания газа
1.3.2 Определение расчетных расходов газа
1.4 Гидравлический расчет газопровода жилого здания
1.5 Подбор блочной (индивидуальной) котельной
1.5.1 Общие данные
1.5.2 Расчет тепловых нагрузок
2. Организационно-технологический раздел
2.1 Объем работ
2.1.1 Определение объемов внутренних работ
2.2 Расчет затрат труда и машино-смен
2.3 Метод производства работ
2.4 Технология выполнения
2.4.1 Монтаж газовых стояков и разводящих газопроводов
2.4.2 Прокладка газовых стояков в кухнях
2.4.3 Уклон внутренних газопроводов
2.4.4 Установка газовых приборов
2.4.5 Крепление газопроводов и газовых прибор
2.5 Охрана труда и техника безопасности
2.5.1 Требования безопасности перед началом работы
2.5.2 Требования безопасности во время работы
2.5.3 Требования безопасности в аварийных ситуациях
2.5.4 Техника безопасности при погрузочно-разгрузочных работах
2.5.5 Техника безопасности при монтаже и испытании газопроводов
2.6 Технико-экономические показатели
3. Экономический раздел
3.1 Пояснительная записка
3.2 Технико-экономические показатели проекта
Заключение
Список использованных источников
