Газификация десятиэтажного дома в городе Иркутск с блочной котельной

Уральский колледж газа, нефти и отраслевых технологий
Кафедра Монтаж и эксплуатация оборудования и систем газоснабжения
Курсовой проект по дисциплине " Проектирование внутренних сетей систем газораспределения и газопотребления"
На тему: "Газификация десятиэтажного дома в городе Иркутск с блочной котельной"
Уральск 2020

Пояснительная записка и чертежи проекта
Газификация 10-ти этажного дома с блочной котельной.

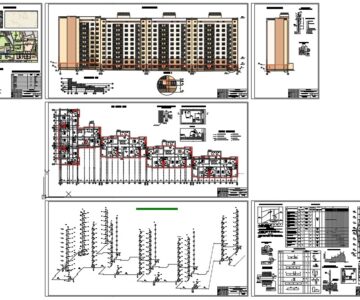

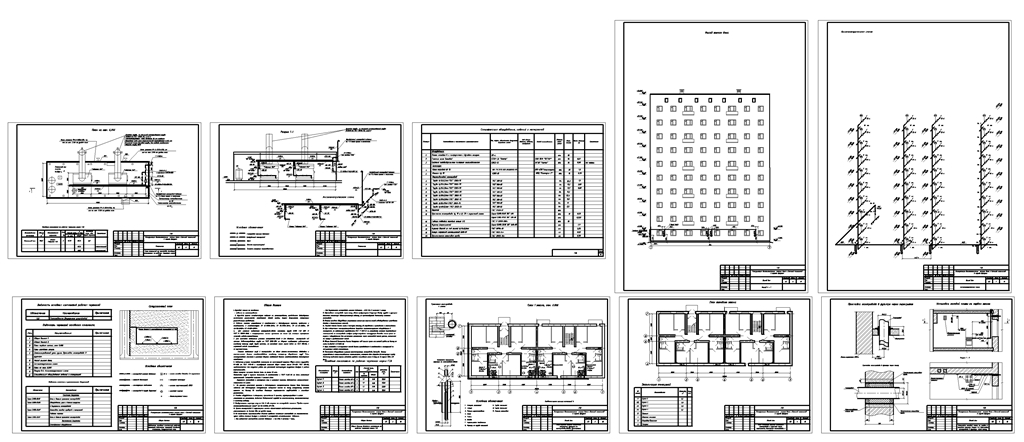

Графическая часть содержит: Общие данные, План этажа, План прокладки газопровода, Фасад дома, Аксонометрию, План и аксонометрию блочной котельной, Спецификация.

Давление в точке врезки 0,003 МПа (0,03 кгс/см2)
Состав газа (месторождение) Заполярное
Тепловая производительность газовой плиты Qпг4 22000 кДж/ч
Этажность здания 10
Тип котельной Блочной котельной

Содержание

Лист
Индивидуальное задание 3
Введение 4
1. Устройство внутренних домовых газопроводов 5
2. Требование к газифицируемым кухням 8
3. Расчет внутридомового газопровода 8
3.1 Определение низшей теплоты сгорания газа 8
3.2 Определение расчетных расходов газа. Определение расходов газа газоиспользующими приборами 9
4 Гидравлический расчет газопровода жилого здания 10
5 Подбор крышной (индивидуальной) котельной 18
5.1 Общие данные 18
5.2 Расчет тепловых нагрузок 21
Заключение 25
Список использованных источников 26
Приложение 1. Гидравлический расчет внутридомовой газовой сети 27
