Газоснабжение БМК

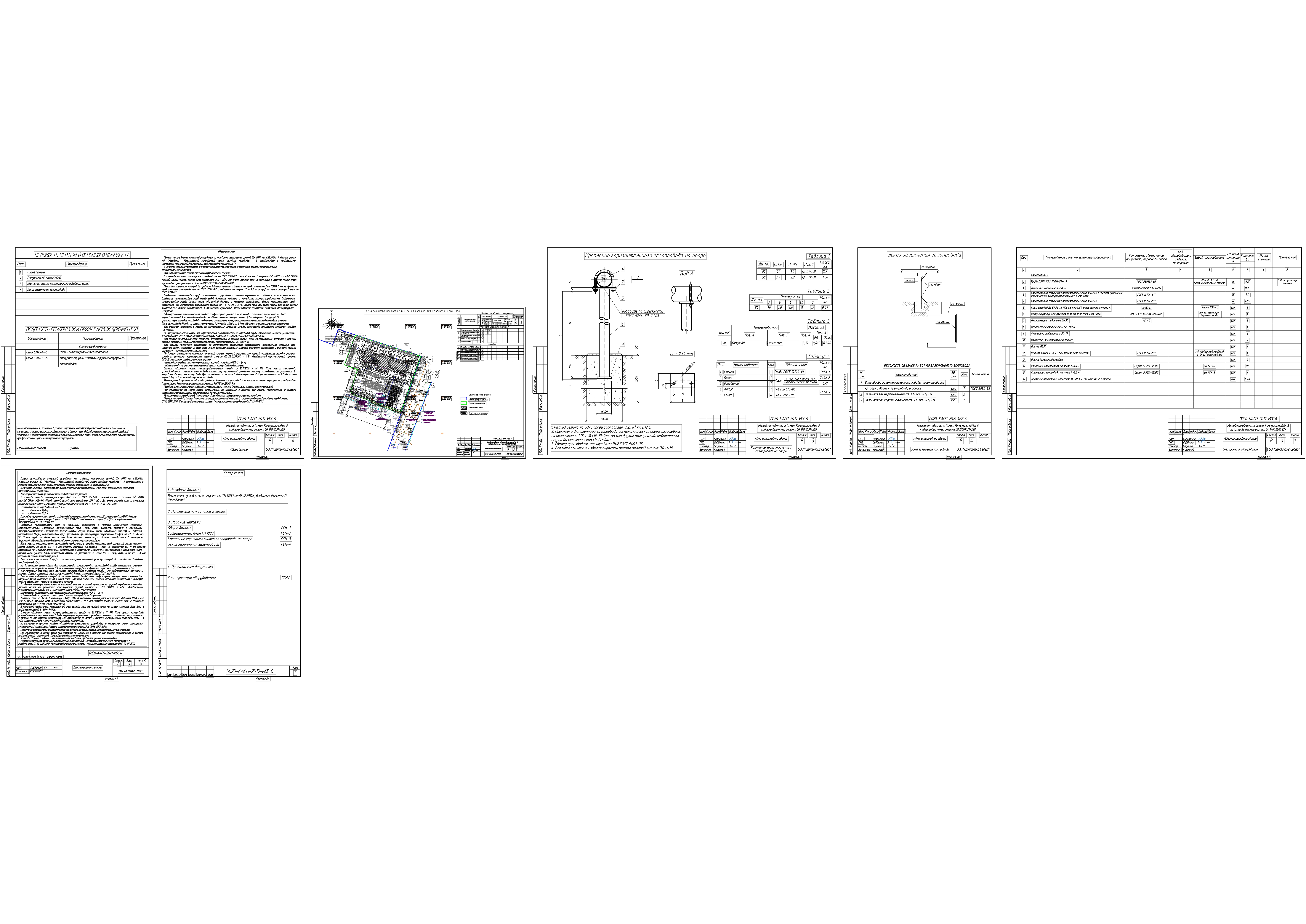

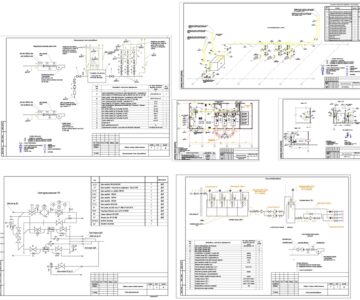

Рабочий проект газоснабжение блочно модульной котельной для теплоснабжения административного здания

Проект газоснабжения котельной разработан на основании технических условий ТУ 11957 от 6.12.2019г., выданных филиал АО "Мособлгаз" "Красногорский межрайонный трест газового хозяйства" в соответствии с требованиями нормативно-технической документации, действующей на территории РФ.
В качестве исходных материалов для выполнения проекта использованы инженерно-геодезические изыскания, предоставленные заказчиком.
Диаметр газопровода принят согласно гидравлического расчета.
В качестве топлива используется природный газ по ГОСТ 5542-87 с низшей теплотой сгорания Q/НР/ =8000 ккал/м³ (33494 МДж/м³). Общий часовой расход газа составляет 256,1 м³/ч. Для учета расхода газа на котельную в проекте предусмотрен к установке пункт учета расхода газа ШУРГ ГАЗТЕХ-УГ-ОГ-256-6098.
Прокладка наружного газопровода среднего давления принята подземная из труб полиэтиленовых ПЭ100 в месте врезки и труб стальных электросварных по ГОСТ 10704-91* и надземная на опорах 1,0 и 2,2 м из труб стальных электросварных по ГОСТ 10704-91*.
Соединение полиэтиленовых труб со стальными осуществить с помощью неразъемного соединения «полиэтилен-сталь». Соединение полиэтиленовых труб между собой выполнять муфтами с закладными электронагревателями. Соединяемые полиэтиленовые трубы должны иметь одинаковый диаметр и материал изготовления. Сварку полиэтиленовых труб производить при температуре окружающего воздуха от -15 °С до +45 °С. Сварка труб при более низких или более высоких температурах должна производиться в помещениях (укрытиях), обеспечивающих соблюдение заданного температурного интервала.
Вдоль трассы полиэтиленового газопровода предусмотрена укладка полиэтиленовой сигнальной ленты желтого цвета шириной не менее 0,2 м с несмываемой надписью «Огнеопасно - газ» на расстоянии 0,2 м от верхней образующей. На участках пересечений газопроводов с подземными инженерными коммуникациями сигнальная лента должна быть уложена вдоль газопровода дважды на расстоянии не менее 0,2 м между собой и на 2,0 м в обе стороны от пересекаемого сооружения.
Для снижения напряжений в трубах от температурных изменений укладку газопровода производить свободным изгибом («змейкой»;).
Не допускается использовать для строительства полиэтиленовых газопроводов трубы сплющенные, имеющие уменьшение диаметра более чем на 5% от номинального и трубы с надрезами и царапинами глубиной более 0,7мм.
Для соединения стальных труб применять электродуговую и газовую сварку. Типы, конструктивные элементы и размеры сварных соединений стальных газопроводов должны соответствовать ГОСТ 16037-80.
Для защиты надземного газопровода от атмосферного воздействия предусмотреть лакокрасочное покрытие для наружных работ, состоящее из двух слоев эмали, изоляция подземных участков стального газопровода и футляров «весьма усиленная» - липкими полимерными лентами.
По данным инженерно-геологических изысканий степень морозной пучинистости грунтов определялась методом расчета исходя из физических характеристик грунтов согласно СП 22.13330.2011, п. 6.8) делювиальный тугопластичный суглинок (ИГЭ-2) относится к среднепучинистым грунтам.
нормативная глубина сезонного промерзания грунтов составляет ИГЭ-2 - 1,4 м;
подземные воды на участке проектируемой трассы газопровода не встречены.
Согласно «Правилам охраны газораспределительных сетей» от 20.11.2000 г. № 878 вдоль трассы газопровода устанавливается охранная зона в виде территории, ограниченной условными линиями, проходящими на расстоянии 2 метров по обе стороны газопровода. При прохождении по лесам и древесно-кустарниковой растительности - в виде просеки шириной 6 м, по 3 м с каждой стороны газопровода.
Используемое в проекте газовое оборудование (технические устройства) и материалы имеют сертификат соответствия Госстандарта России и разрешение на применение РОСТЕХНАДЗОРА РФ.
Перед началом строительных работ проект согласовать со всеми владельцами инженерных коммуникаций.
