Газоснабжение здания магазина
Внутреннее газоснабжение котельной осуществляется от вводного газопровода высокого давления 0,6 МПа, Ду32х2,8 мм, далее газопровод высокого давления заходит в ГРУ- (с коммерческим узлом учета СГ-ЭКВз-Р-0,75-25/1.6 на базе RABO G16), где происходит снижение давления газа на среднее 0,03 МПа. После ГРУ газопровод диаметром 108х4,0мм проходит на собственных опорах по залу котельный до потребителей. Перед каждым потребителем выполнен опуск диаметром 57х3,5мм.
В котельной предусмотрена установка трех водогрейных котлов фирмы "Энтророс" мощностью 400 кВт каждый. Для котлов предусмотрены 2 комбинированные газо-дизельные горелки HP60MG.PR.S.RU.Y.7.32

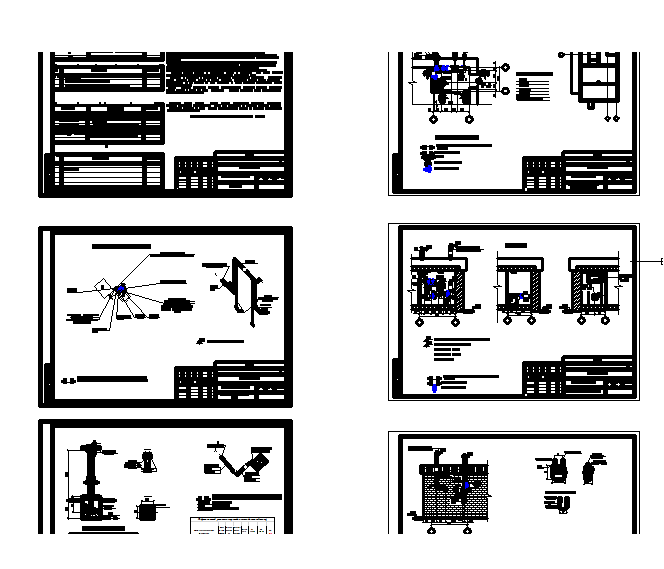

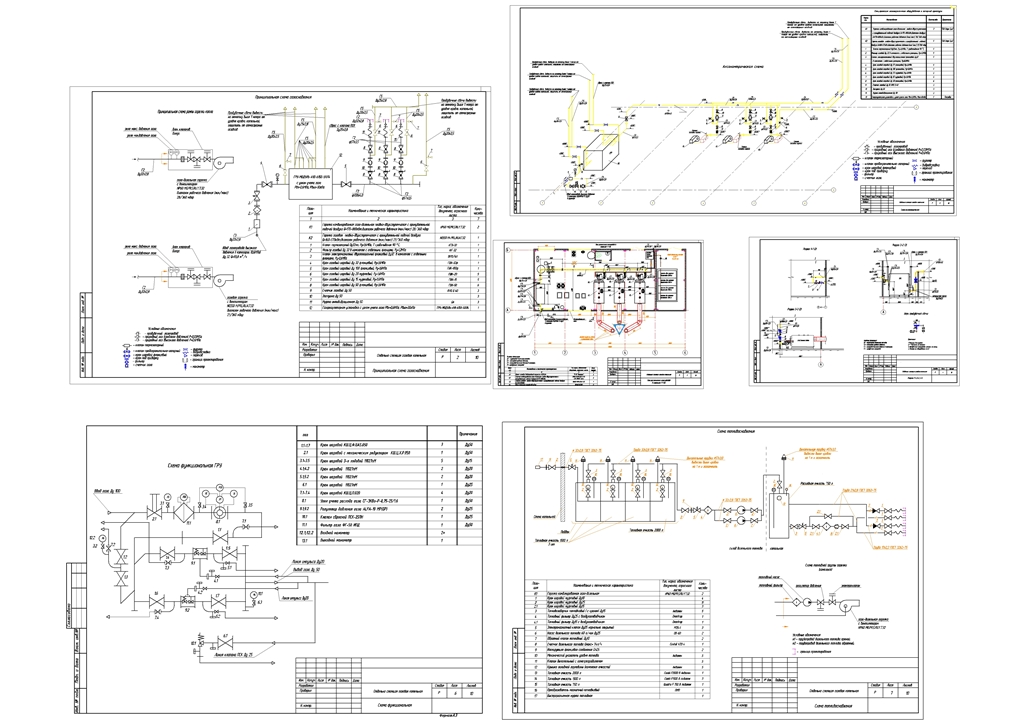

Состав: Общие данные, спецификация, схемы, план
Софт: AutoCAD LT2013
