Газоснабжение строительного магазина

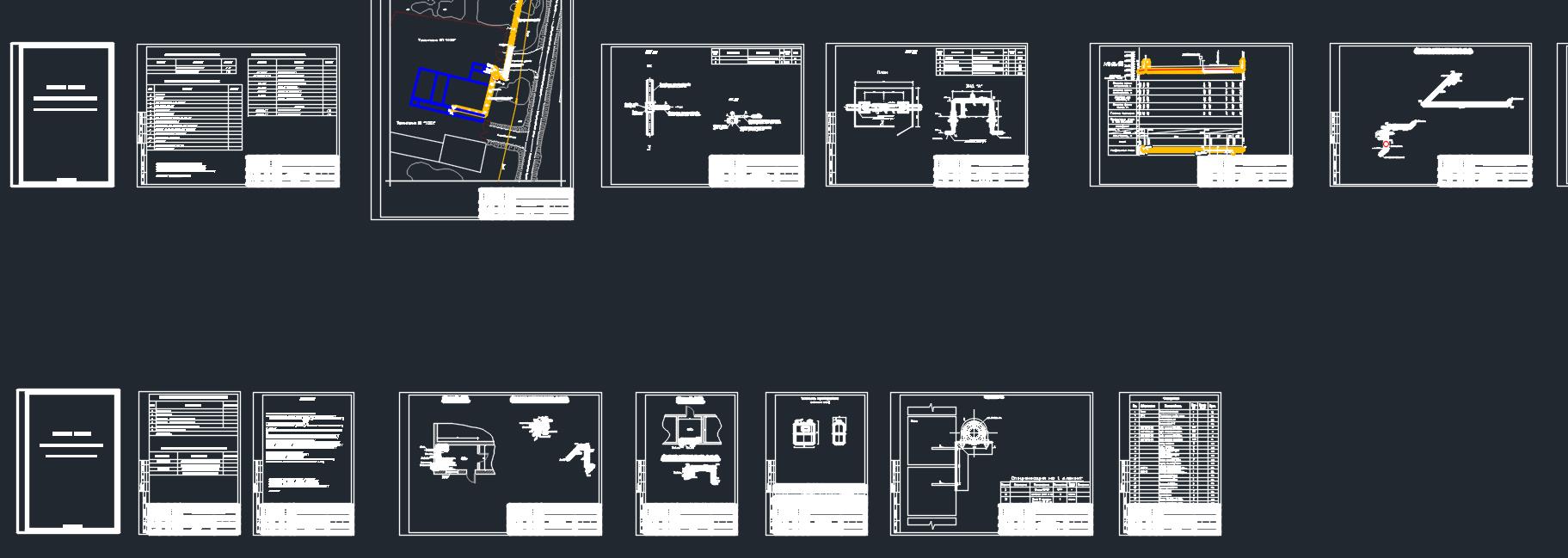

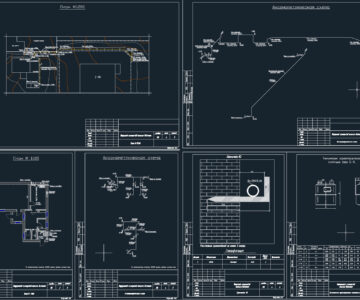

Газоснабжение столовой. ГСН (План, Аксонометрическая схема, продольный профиль) ГСВ (План, Аксонометрическая схема)

Рабочий проект внутреннего газоснабжения низкого давления
разработан в соответствии: с СН РК 4.03 - 01 - 2011 «Газораспределительные системы».
Котельная строительного магазина  оборудована отоплительным котлом - "Сronos"
c автоматической горелкой "Ecoflam MaxGas 170p"-1ед..
Кухня строительного магазина   оборудована 4-х комфорной газовой плитой - "ПГ-4" - 1ед..
Для учета расхода газа отоплительного котла проектом предусмотрен мембранный счетчик газа G16.
Для учета расхода газа газовой плиты проектом предусмотрен мембранный счетчик газа G4.
Газопроводы предусмотрены из стальных электросварных труб и прокладываются открыто.
Пересечение газопроводом стен осуществляется в футляре.
Заделка сварных и резьбовых соединений газопроводов и арматуры в стены или перекрытия не допускается. Участки газопровода, проложенные в футляре не должны иметь стыковых соединений.
Монтаж внутреннего газооборудования производить после выполнения следующих работ;

- устройства отверстий в стенах для футляра:,
- изоляции стен в местах установки газооборудования:,
- проверка и очистка вент. каналов и дымоходов:,
Монтаж газопровода вести в соответствии с требованиями и действующим нормам.
После испытания, газопровод окрашивается масляной краской 2 раза.
