Газоснабжение города Клин московской области

Санкт-Петербургский государственный архитектурно-строительный университет
кафедра Теплогазоснабжения и вентиляции
Дипломный проект по дисциплине "Газоснабжение населенных пунктов"
Санкт-Петербург, 2014

Расчетно-пояснительная записка: 140 стр., таблиц 19.
Графическая часть: 13 листов.
В дипломном проекте разработана схема газоснабжения города Клин Московской области, промышленного предприятия ПК ОАО «САН ИнБев» (пивоваренный производственный комплекс). и котельной МКУ-20,0Г с 5 котлами ДСЕ-4,0-14 Г. Установленная паропроизводительность котельной составляет 20,0 т/ч.
В процессе проектирования выполнены гидравлический расчет газопроводов низкого и высокого давления, произведен подбор оборудования ГРПБ.
Для промышленного предприятия разработана система газоснабжения от сети высокого давления. Рассмотрены вопросы безопасности прокладки газопроводов.
Для котельной МКУ-20,0Г разработана система газоснабжения от сети высокого давления с газорегуляторной установкой.
Рассмотрены мероприятия по охране окружающей среды.
В разделе “План производства работ” разработан проект производства работ на монтаж участка подземного газопровода с совместной прокладкой газопроводов высокого и низкого давления и технологическая карта на окончательное испытание газопровода высокого давления.
В разделе “Автоматизация” рассмотрена схема автоматизации ГРУ, установленного в котельной и схема автоматизации котельной МКУ-20,0Г.
В разделе “Охрана труда” представлены порядок разработки и утверждения подзаконных нормативных, нормативно-правовых актов об охране труда, требования к персоналу при эксплуатации котлов и теплопотребляющих установок.

В данном дипломном проекте была запроектирована сеть газоснабжения г. Клин Московской области
В ходе работы:
1. Были определить годовые расходы и часовые расходы газа потребителями.
2. Произведены гидравлические расчеты сетей низкого и среднего давлений.
3. Подобраны диаметры внутриквартальных и внутридомовых газопроводов.
4. Подобрано газовое оборудование, используемое газорегуляторными пунктами (ГРП), газораспределительной станцией (ГРС), предприятиями, котельными.
5. Разработаны программы по бесперебойной подаче газа потребителям, меры безопасности в эксплуатации.
6. Описаны технологии подачи газа потребителям.
7. Предусмотрены возможности отключения отдельных элементов газораспределительной сети или ее участков газопроводов для производства ремонтных или аварийных работ.
8. Разработан наиболее удобный, простой и экономически выгодный способ сооружения современной распределительной системы, представляющей собой сложный комплекс.
9. Был учтен ряд факторов, влияющих на газовую сеть:
a) характер источника газа, свойства газа, степень его очистки и влажности;
b) размеры поселка особенности его планировки и застройки, плотность населения, пути сообщения, экономика поселка;
c) количество и характер промышленных потребителей;
d) наличие естественных или искусственных препятствий для прокладки газопроводов.
10. Разработаны программы предотвращения причинения вреда человеку, уменьшения негативного влияния на окружающую среду при строительстве газораспределительной сети.
Результатом снабжения природным газом г. Клин Московской области является:
- улучшение бытовых условий населения;
- замена более дорогого твёрдого топлива или электроэнергии в тепловых процессах на промышленных предприятиях, тепловых электростанциях, на коммунально-бытовых предприятиях, в лечебных учреждениях, предприятиях общественного питания;
- улучшение экологической обстановки в городах и населенных пунктах, так как природный газ при сгорании практически не выделяет в атмосферу вредных газов.

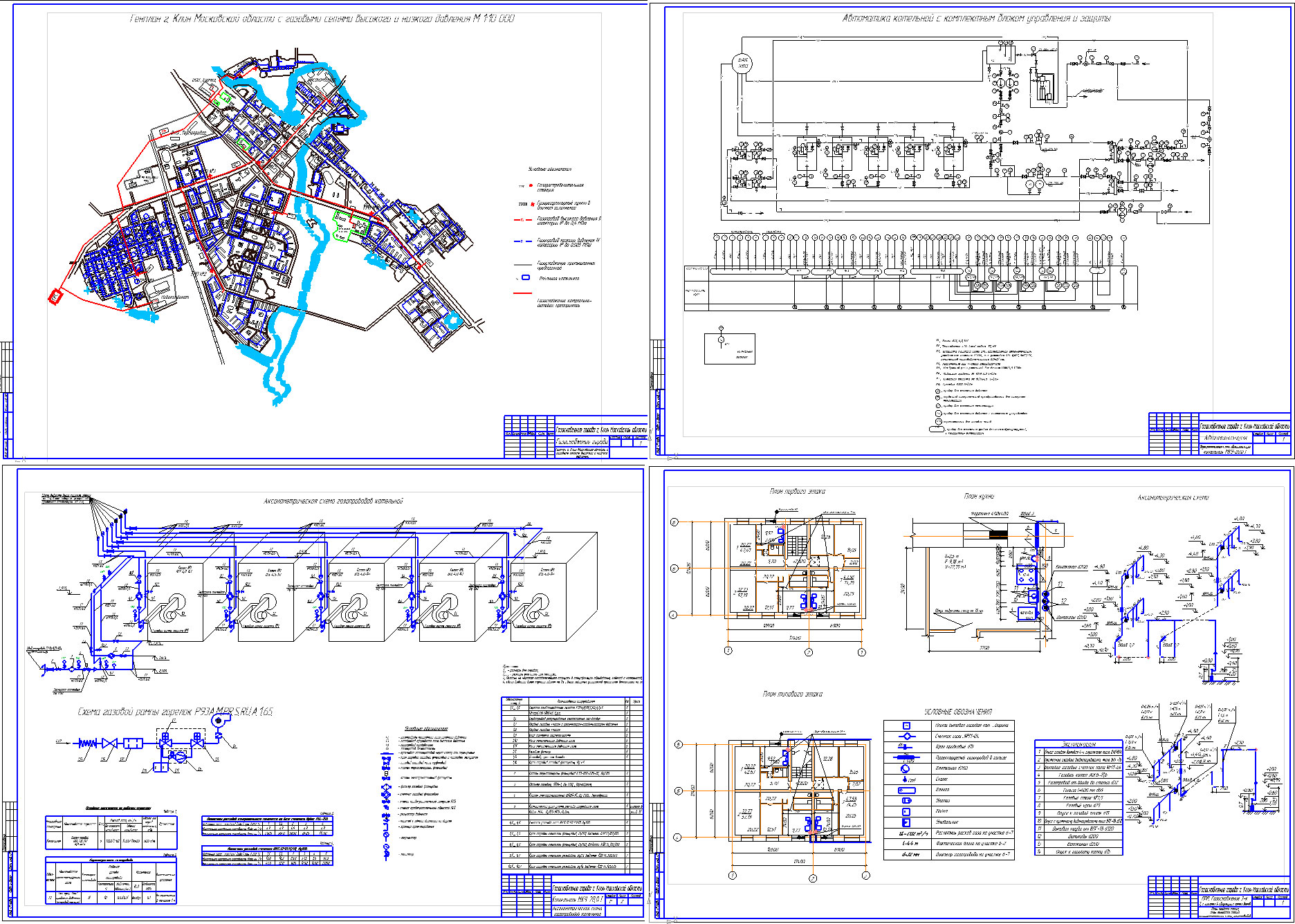

Состав: ПЗ, Лист_01 Генеральный план, Лист_02 Сети высокого давления, Лист_03 Сети низкого давления, Лист_05 Котельная, Лист_06 Котельная аксонометрия, Лист_07 ППР состав проекта, Лист_08 ППР-профиль, Лист_09 ППР-здание, Лист_10 ППР календарный план, Лист_11 ППР-строй генплан, технологитческая карта, Лист12 Автоматизация ГРПШ, Лист 13 Автоматизация котельная, Лист 14 Сравнение вариантов Язык документа

Софт: КОМПАС-3D 5,11 R03

Файлы:

Каталог / Инженерные системы / Газоснабжение / Газоснабжение города Клин московской области

Диплом/
Диплом/записка_газоснабжение_города_клин3.docx
Диплом/Лист12_Автоматизация_ГРПШ-5.cdw
Диплом/Лист13_Автоматизация_котельная-5.cdw
Диплом/Лист14_Сравнение вариантов-5.cdw
Диплом/Лист_01_Генеральный план-5.cdw
Диплом/Лист_02_Сети высокого давления-5.cdw
Диплом/Лист_03_Сети низкого давления-5.cdw
Диплом/Лист_05 Котельная-5.cdw
Диплом/Лист_06 Котельная аксонометрия-5.cdw
Диплом/Лист_07ППР-состав проекта-5.cdw
Диплом/Лист_08ППР-профиль-5.cdw
Диплом/Лист_09ППР-здание-5.cdw
Диплом/Лист_10ППР-календарный план-5.cdw
Диплом/Лист_11ППР-строй генплан, технологитческая карта-5.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
Максим

Нет таблицы для схемы Сети низкого давления
