Газоснабжение котельной

Проект разработан для следующих климатических условий:
-климатический район - I I I Б
-средняя температура наиболее холодной пятидневки (-18 о/ С)
- расчетное значение снеговой нагрузки - 120 кгс\м2
- нормативное значение ветрового давления - 48кгс\м2
- сейсмичность площадки - 8 баллов
Проектной документацией предусматривается подключение котельной к проектируемым наружным газовым сетям среднего давления (Рmin=2,5кгс\см2), газооборудование котлов GX6000 (N=6977 кВт) и GX4000 (N=4661 кВт).Общая мощность котельной составит 11638 кВт (10Гкал). Общий расход газа на котельную составит - 1389 м3\час.
Для снижения давления с Р=0.25МПа до Р=0.06МПа внутри котельной запроектирована УГРШ-50А-Н-2Т, с двумя линиями редуцирования. УГРШ-50А-Н-2Т запроектирована с регулятором давления РДП-50Н. Для учета расхода газа проектом предусматривается установка внутри котельной ПУГ с измерительным комплексом СГ-ЭКВз-Т-0,75-400/1,6 на базе счетчика TRZ-G250 с корректором ЕК270 с встроенным преобразователем перепада давления (ППД).

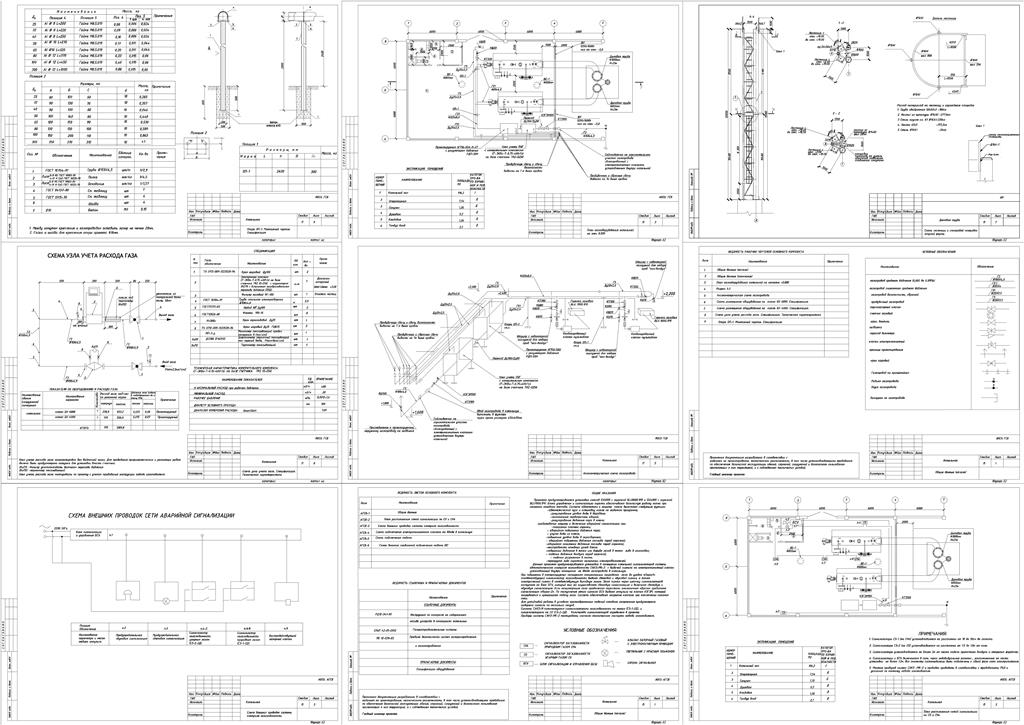

Состав: Раздел 5. Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений ИОС6 Подраздел 6. Система газоснабжения Содержание тома ИОС6.ПЗ Текстовая часть: Пояснительная записка Графическая часть: Наружные сети газоснабжения ГСН-1 Общие данные (начало) 4205-15-2014 ИОС6- ГСН-2 Общие данные (продолжение) ГСН-3 План прокладки газопровода М1:500 ГСН-4 Аксонометрическая схема наружного газопровода ГСН-5 Защитное заземление надземных газопроводов на пересечении с ВЛ-0,4кВ ГСН-6 Опора ОП-1. Монтажный чертеж ИОС6. СО Спецификация оборудования Котельная Раздел ГСВ ГСВ-1 Общие данные (начало) ГСВ-2 Общие данные (продолжение) ГСВ-3 План газооборудования котельной на отм.0,000 ГСВ-4 Разрез 1-1 ГСВ-5 Аксонометрическая схема газопровода ГСВ-6 Схема размещения оборудования на котле GX 6000. Спецификация ГСВ-7 Схема размещения оборудования на котле GX 4000. Спецификация 4205-15-2014 ИОС6- ГСВ-8 Схема узла учета расхода газа. Спецификация. Техническая характеристика. 4205-15-2014 ИОС6- ГСВ-9 Опора ОП-1. Монтажный чертеж 4205-15-2014 ИОС6. СО Спецификация оборудования Раздел АГСВ 4205-15-2014 ИОС6-АГСВ-1 Общие данные 4205-15-2014 ИОС6- АГСВ-2 План сетей сигнализации загазованности котельной 4205-15-2014 ИОС6- АГСВ-3 Схема внешних проводок системы контроля загазованности 4205-15-2014 ИОС6- АГСВ-4 Схема подключения электромагнитного клапана на вводе в котельную 4205-15-2014 ИОС6- АГСВ-5 Схема подключения модема 4205-15-2014 ИОС6- АГСВ-6 Схема внешних соединений подключения модема IDC 4205-15-2014 ИОС6. СО Спецификация оборудования

Софт: AutoCAD 2012
