Проект газоснабжения крышной котельной 5-ти этажного офиса

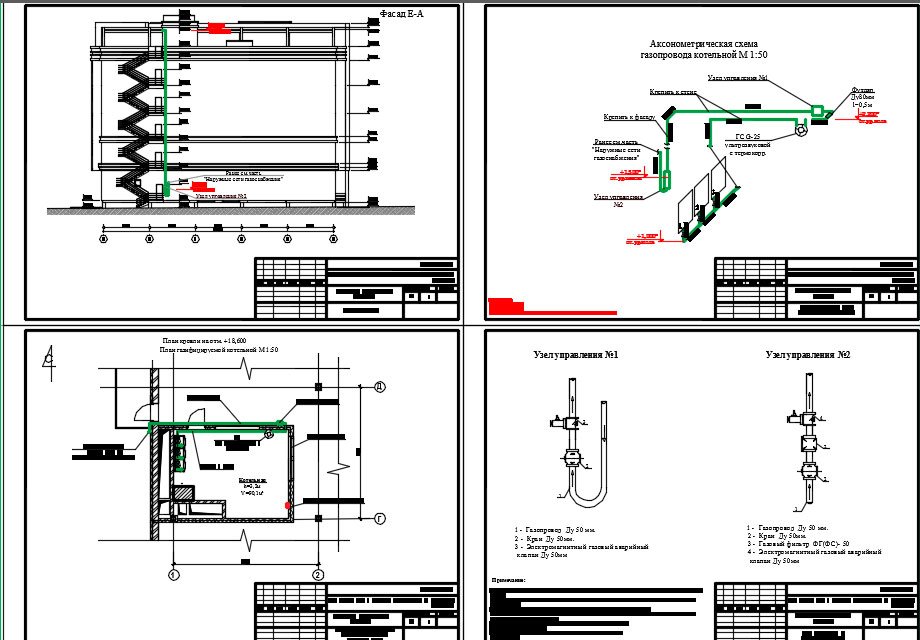

На чертежах отображен проект газоснабжения крышной котельной 5-ти этажного офиса мощностью 200кВт. Присутствуют план котельной, фасад, аксонометрическая схема газопровода, чертежи узлов, спецификация. В котельной устанавливаются газовый настенный котел Buderus Logamax plus GB162-100 V2 , который применяется для отопления(Q=100кВт,рассход: Qmin=2,5м³/ч, Qmax=10,0 м³/ч, подключение газопровода- 25, габариты 980x520x465,номинальная тепловая мощность 95кВТ макс./мин.КПД 94,5%,КПД 30 C-31,2) в количестве 3 шт.. 2 котла основных работающие одновременно ,1 резервный. Котлы навесного типа. Требуемое номинальное давление газа перед котлом 20мбар.

ИСХОДНЫЕ ДАННЫЕ
Проект газоснабжения газовая крышная котельная к 5-ти этажный офис с подземным автопаркингом на собственной территории разработан на основании:
-Технических условий №10-02-01/2481 от 24.09.18г
-Место врезки от надземного газопровода низкого давления Д-108 проложенного проложенного по меже домостроений согласно действующих нормативно технических документов
