Проект внутреннего газоснабжения крышной котельной

Проект внутреннего газоснабжения крышной котельной тепловой мощностью 2,0 МВ для теплоснабжения многоквартирного жилого дома переменной этажности со №52. Газооборудование котельной запроектировано для работы котлов на газе низкого давления с автоматикой безопасности и регулирования. Снабжение котельных газом предусматривается от газовых сетей низкого давления.
Природный газ с теплотворной способностью 8000 ккал/нм3(33520 кДж/ нм 3), удельным весом 0,72 кг/м3.
Расход газа на котельную составляет 188,58 м3/час.
Давление газа перед горелками – 3,2 кПа.
В помещении крышной котельной проектом предусматривается установка 2-х отопительных водогрейных котлов Q=1000 Titan prom 1000 с горелкой TBG 120P для отопления, вентиляции и приготовления горячей воды для нужд жилого дома.
В котельной предусматривается:
- установка на вводе в котельную клапана термозапорного КТЗ-150, автоматически перекрывающего подачу газа в помещении при пожаре;
- установка отключающей арматуры внутри на опусках к котлам;
- установка в котельной системы автономного контроля СГК-РОССИЯ в комплекте с сигнализатором загазованности на природный газ
СЗ-1, на окись углерода СЗ-2, блоком сигнализации и управления БСУ-К и клапаном запорным газовым с электромагнитным приводом КЗГЭМ 150 -НД;
- установка газовой арматуры с двойным магнитным клапаном, Ду65.
Газопровод выполнить из труб стальных электросварных по ГОСТ 10704-90 и водогазопроводных труб по ГОСТ 3262-75. Газопровод в местах прохода через стену заключить в футляр.
Для учета расхода газа запроектирован измерительный комплекс количества газа СГ-ЭК-Вз-Т-0,2-400/1,2 со счетчиком TRZ G250/1,6 Ду100 (диапазон 1:20) с электронным корректором ЕК 270 ООО «ЭЛЬСТЕР Газэлектроника» (до 400 м /ч) с диапазоном рабочих температур от -20 C до +50 C). Данный измерительный комплекс установлен на вводном газопроводе.
На вводе в котельную установлено отключающее устройство. Для продувки газопровода перед пуском котлов предусмотрены продувочные газопроводы

Состав: Внутреннее газоснабжение крышной котельной Язык документа

Софт: AutoCAD 2016

Каталог / Инженерные системы / Газоснабжение / Проект внутреннего газоснабжения крышной котельной

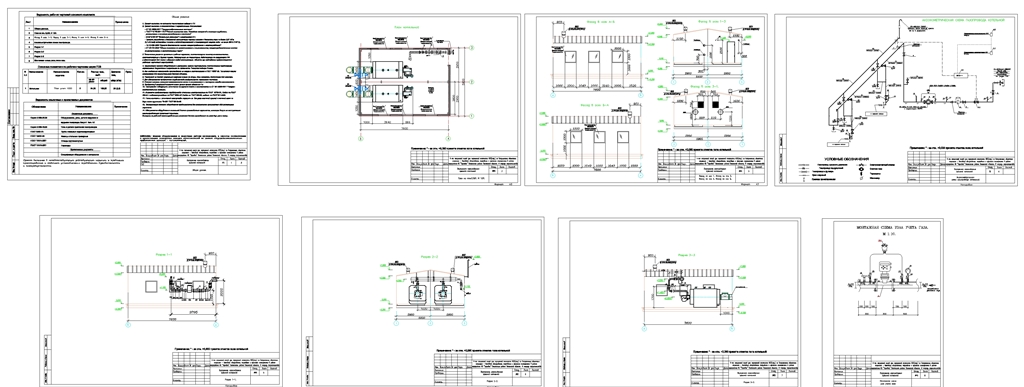

Просмотр файлов
