Проектирование крышной котельной жилого дома

0
0
12
0
0
300

ЛГТУ
Кафедра промышленной теплоэнергетики
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА БАКАЛАВРА
на тему: "Проектирование крышной котельной жилого дома"
Липецк, 2025

В выпускной квалификационной работе проводится анализ преимуществ и недостатков автономного теплоснабжения по сравнению с централизованным, рассматриваются технические требования и особенности конструктивных решений при проектировании крышных газовых котельных для теплоснабжения многоквартирных домов.
Проанализировано применение крышной котельной для жилого многоквартирного дома. Определена потребность дома в тепловой энергии на нужды теплоснабжения, построен график теплопотребления. Выполнен расчёт принципиальной схемы котельной, рассмотрено основное и вспомогательное оборудование, система газоснабжения и дымоудаления.
Рассмотрены правила безопасности при эксплуатации котельной и функциональная схема автоматизации.
Приведено технико-экономическое обоснование применения крышных котельных в системе теплоснабжения многоквартирных домов, включая расчёт капитальных и эксплуатационных затрат, а также определение чистой прибыли от реализации проекта и срока его окупаемости.
cтраниц 100, таблиц 13, рис.8, список литературы 23 наим.

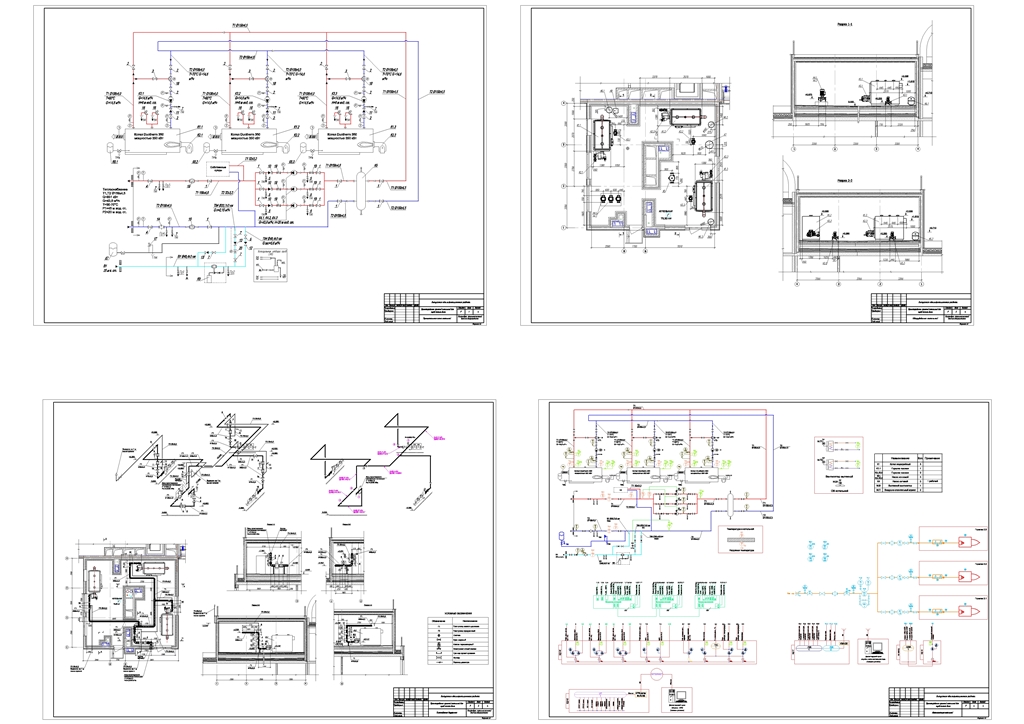

Графическая часть

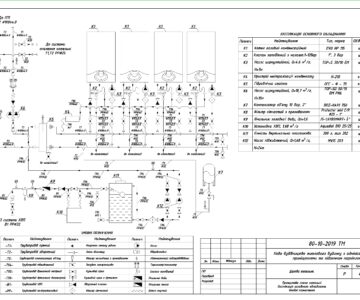

1. Принципиальная схема котельной А1
2. Оборудование котельной А1
3. Газоснабжение внутреннее А1
4. Автоматизация котельной А1
Всего листов формата А1 4

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1. ОБЗОРНО-ТЕОРЕТИЧЕСКИЙ РАЗДЕЛ (ЛИТЕРАТУРНЫЙ ОБЗОР) 7
1.1 Преимущества и недостатки автономного теплоснабжения по сравнению с централизованным 7
1.2 Технические требования к устройству крышных котельных 9
1.3 Особенности конструктивных решений при проектировании крышных газовых котельных для теплоснабжения многоквартирных домов 12
2. АНАЛИЗ ПРИМЕНЕНИЯ КРЫШНОЙ КОТЕЛЬНОЙ ДЛЯ ЖИЛОГО МНОГОКВАРТИРНОГО ДОМА 16
2.1 Определение потребности в тепловой энергии на нужды отопления и горячего водоснабжения 16
2.1.1 Климатические характеристики района проектирования. Характеристики объекта 16
2.1.2 Определение тепловых нагрузок 18
2.1.3 Построение графиков теплопотребления 22
2.2 Расчет принципиальной схемы котельной 26
2.3 Основное и вспомогательное оборудование 36
2.3.1 Котельные агрегаты и горелочные устройства 36
2.3.2 КПД котельного агрегата и расход топлива 40
2.3.3 Вспомогательное оборудование котельной 43
2.4 Система газоснабжения и дымоудаления котельной 46
2.5 Правила безопасности при эксплуатации котельной 55
2.6 Автоматизация котельной 57
3. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРИМЕНЕНИЯ КРЫШНЫХ КОТЕЛЬНЫХ В СИСТЕМЕ ТЕПЛОСНАБЖЕНИЯ МНОГОКВАРТИРНЫХ ДОМОВ 66
3.1 Расчет капитальных затрат на крышную котельную 66
3.2 Определение эксплуатационных затрат для крышной котельной 68
3.3 Определение чистой прибыли от реализации проекта по годам и срока окупаемости мероприятия 72
ЗАКЛЮЧЕНИЕ 76
CПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 78
Приложение А. Типовая схема крышной котельной 80
Приложение Б. Жилой дом. 82
Приложение В. Спецификация оборудования, изделий и материалов тепломеханической части котельной 84
Приложение Г. Характеристики котловых насосов (К3.1, К3.2, К 3.3) 89
Приложение Д. Спецификация оборудования, изделий и материалов системы внутреннего газоснабжения 95
Приложение Е. Спецификация оборудования, изделий и материалов системы автоматизации 96
