Проектируемая котельная, расположенная по адресу: Санкт-Петербург, ... В предназначена для теплоснабжения систем отопления, вентиляции и горячего водоснабжения многофункционального жилого комплекса.
В котельной устанавливаются три водогрейных котла Vitoplex 300 TX3A фирмы «Viessmann» (Германия) суммарной теплопроизводительностью 3000 кВт.
Также в помещении котельной установлены:
- насосы котловые (поз. К3.1, К3.2, К3.3);
- насосы сетевого контура (поз. К4.1, К4.2);
- гидравлический разделитель (поз. К5);
- расширительные мембранные баки (поз. К6.1, К6.2, К6.3, К7);
- установка химической водоподготовки (поз. К8);
- холодильник отбора проб (поз. К9).
В схеме котельной предусмотрено два контура циркуляции теплоносителя с расчетными параметрами воды 95 – 70°С:
• первый контур включает в себя: котлы, систему трубопроводов, запорно-регулирующую арматуру, котловые насосы, гидравлический разделитель,
• второй контур включает в себя: гидравлический разделитель, систему трубопроводов, запорно-регулирующую арматуру, сетевые циркуляционные насосы, приборы учета теплоносителя.
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Крышная водогрейная автоматизированная котельная тепловой мощностью 3000 кВт (раздел ТМ)
Крышная водогрейная автоматизированная котельная тепловой мощностью 3000 кВт (раздел ТМ)
0
0
16
0
0
300

Сообщить о проблеме
Автор
Дата
18.03.2025
Язык
Русский
Состав

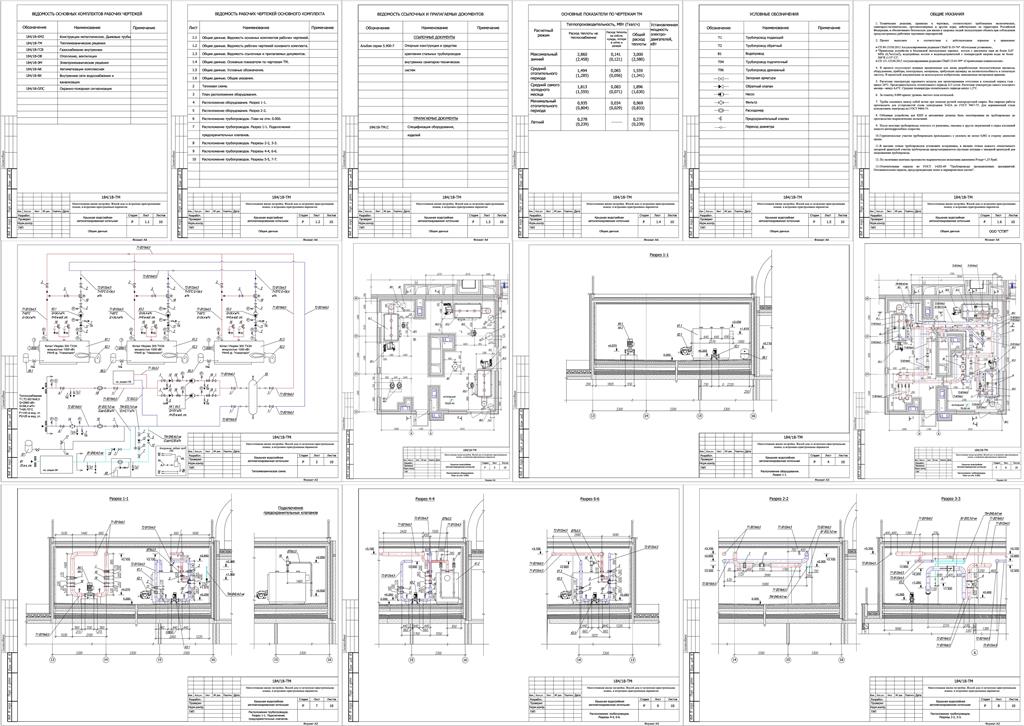

Пояснительная записка. Спецификация оборудования, изделий и материалов. 1.1 Общие данные. Ведомость основных комплектов рабочих чертежей 1.2 Общие данные. Ведомость рабочих чертежей основного комплекта 1.3 Общие данные. Ведомость ссылочных и прилагаемых документов 1.4 Общие данные. Основные показатели по чертежам ТМ 1.5 Общие данные. Условные обозначения 1.6 Общие данные. Общие указания 2 Тепловая схема 3 План расположения оборудования 4 Расположение оборудования. Разрез 1-1. 5 Расположение оборудования. Разрез 2-2. 6 Расположение трубопроводов. План на отм. 0.000. 7 Расположение трубопроводов. Разрез 1-1. Подключение предохранительных клапанов. 8 Расположение трубопроводов. Разрезы 2-2, 3-3. 9 Расположение трубопроводов. Разрезы 4-4, 6-6. 10 Расположение трубопроводов. Разрезы 5-5, 7-7.
Софт
AutoCAD 2024
Как открыть?
Содержимое архива
