Автономная крышная котельная мощностью 2240 кВт для административного здания. Тепломеханические решения котельной.

Котельная по надежности отпуска теплоты потребителю относится ко II категории и работает на природном газе низкого давления. Котельная предназначена для бесперебойного, энергоэкономичного и безопасного теплоснабжения административного здания.
К установке принят стальной спаренный двухтопочный водогрейный котел REX DUAL 100 и REX DUAL 124 (ICI, Италия) мощностью 1000кВт и 1240 кВт соответственно(по паспорту). Для котла REX DUAL 100 установлены две горелки BLU 700.1 AB Low NOx TL с газовой рампой Dungs Multibloc MB-DLE 420-2". Для котла REX DUAL 124 установлены две горелки BLU 1000.1 AB TL с газовой рампой Dungs Multibloc MB-DLE 420-2".

Котел REX DUAL состоит из двух генераторов равной мощности , расположенных в два яруса, имеющих общую обшивку, что позволяет сократить занимаемую им площадь. Управление двумя генераторами находиться на общей панели управления, которая может регулировать две горелки.

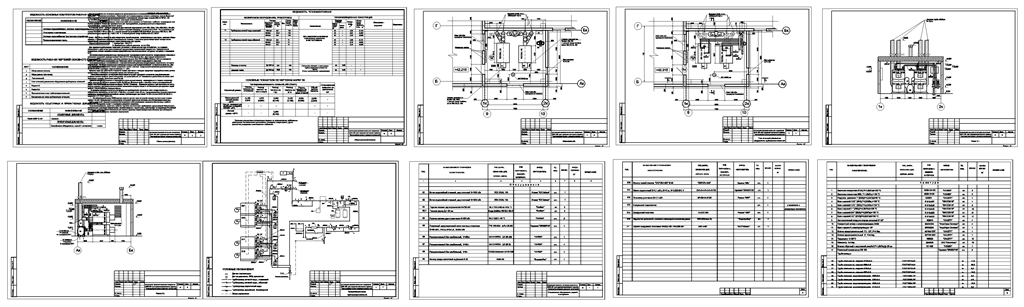

Состав: Общие данные, План и размещение трубопроводов котельной, Разрез 1-1, 2-2, Принципиальная схема трубопроводов в котельной Язык документа

Софт: AutoCAD 2007

Каталог / Инженерные системы / Теплоснабжение / Автономная крышная котельная мощностью 2240 кВт для административного здания. Тепломеханические решения котельной.

Просмотр файлов
(котельная крышная).dwg
