Проект предусматривает устройство крышной котельной для теплоснабжения систем отопления и горячего водоснабжения жилого дома с административными помещениями и подземным паркингом.
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Проект котельной стадии Р многоквартирного жилого дома.
Проект котельной стадии Р многоквартирного жилого дома.
0
0
43
0
0
70
Сообщить о проблеме
Автор
Артем
Глеков
Дата
06.09.2024
Язык
Украинский
Состав

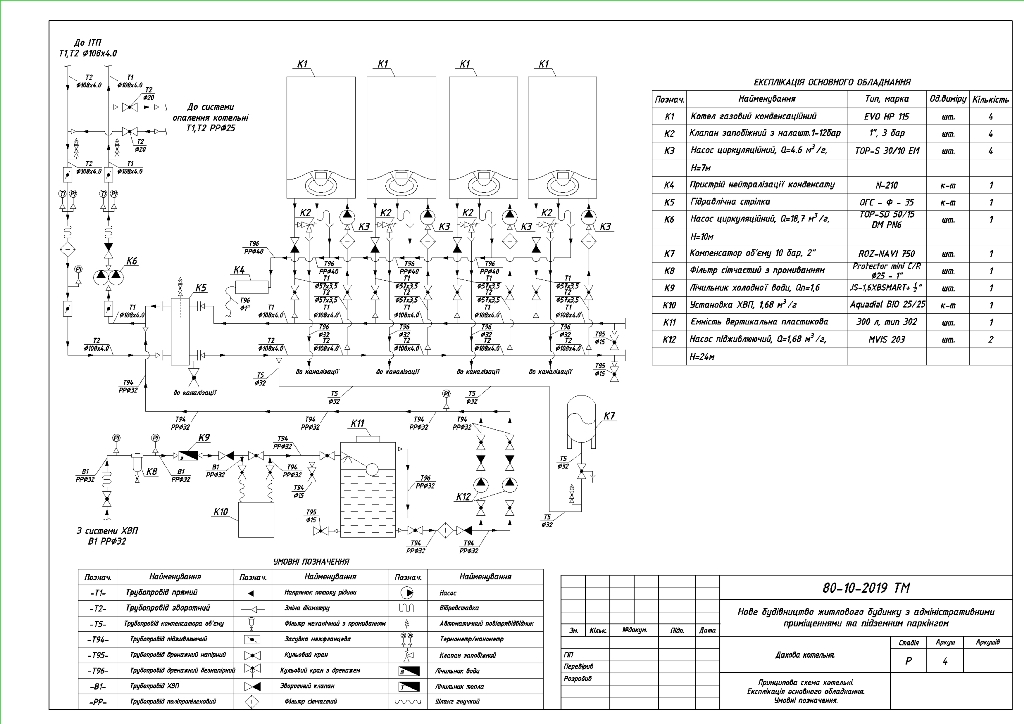

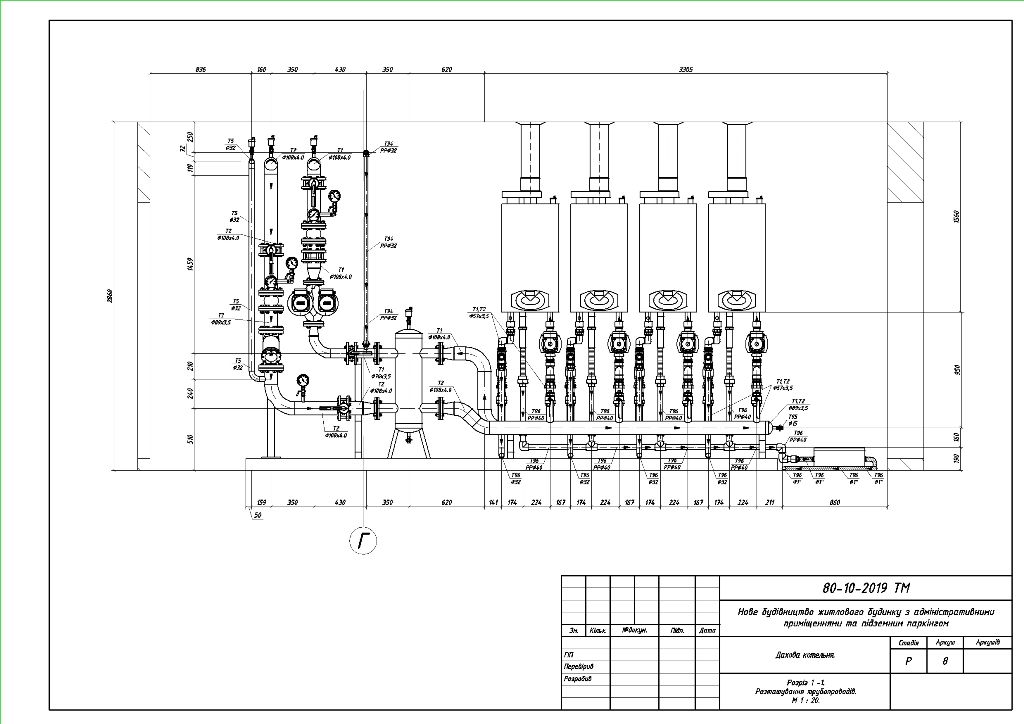

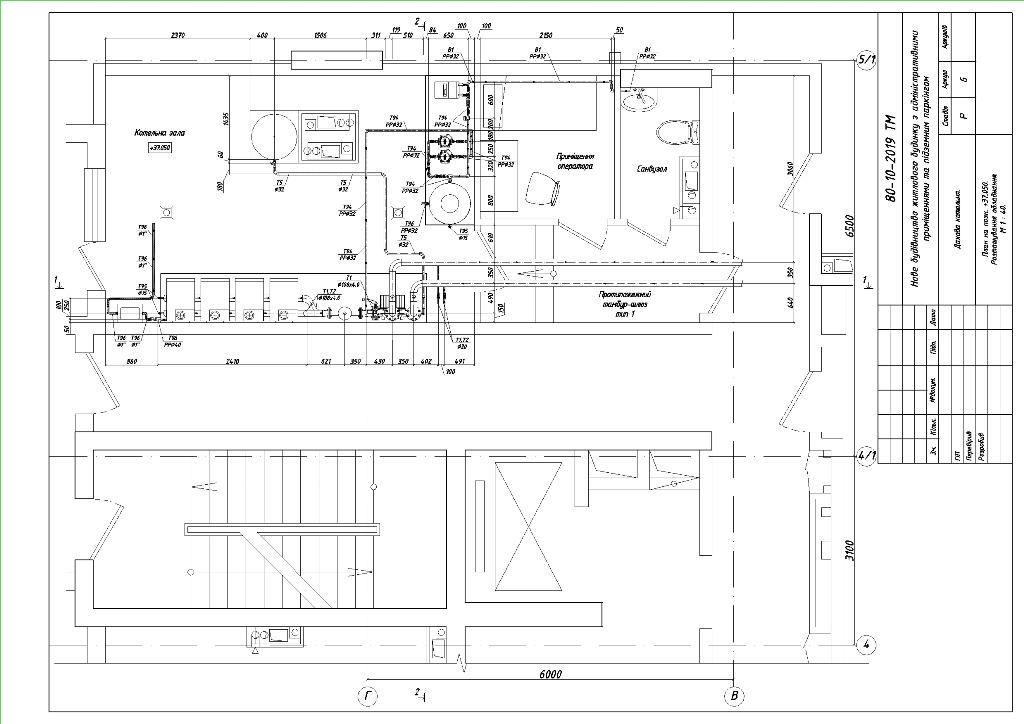

Загальні дані. Принципова схема котельні. Експлікація основного обладнання. Умовні позначення. План на позн. +37.050. Розташування обладнання. М 1 : 40. План на позн. +37.050. Розташування трубопровододів. М 1 : 40. Розріз 1 - 1. Розташування обладнання. М 1 : 20. Розріз 1 - 1. Розташування трубопровододів. М 1 : 20. Розріз 2 - 2. Розташування обладнання. М 1 : 20. Розріз 2 - 2. Розташування трубопровододів. М 1 : 20. План на позн. +37.050. Опалення, вентиляція, димарі. М 1 : 40. Розріз 1 - 1. Вентиляція, димарі. М 1 : 20. План на позн. +37.050. Завдання будівельне (початок). М 1 : 40. Завдання будівельне (закінчення).
