Газоснабжение района города Могилева и промышленного предприятия

Тульский государственный университет
Кафедра санитарно-технических систем
Выпускная квалификационная работа на тему:"Газоснабжение района города Могилева и промышленного предприятия"
Тула,2020

В выпускной квалификационной работе рассматривается газоснабжение районов г.Могилев с тремя производственными подразделениями промышленного предприятия, расположенными на окраинах.
Целью выпускной квалификационной работы является разработка системы газоснабжения объекта, отвечающей современным требованиям надежности, безопасности и охраны окружающей среды.

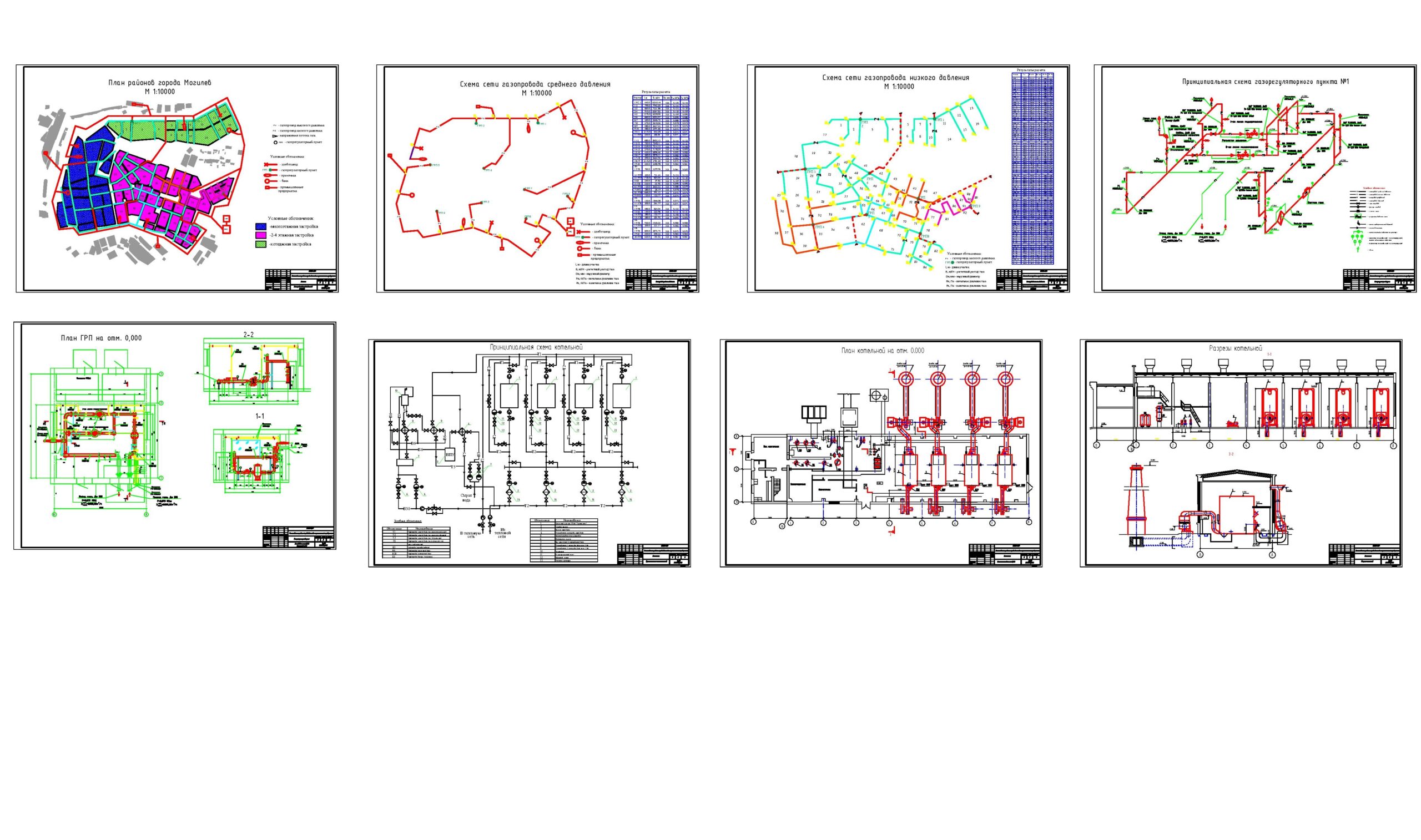

Приведена схема кварталов города и производственных цехов. Район строительства - г.Могилев.
Система газоснабжения разрабатывается для трех районов города:
1) многоэтажные жилые дома (пяти-двенадцатиэтажные жилые дома); численность населения 86583 чел.
2) малоэтажные жилые дома, (двух-четырехэтажные жилые дома); численность населения 67474 чел.
3) коттеджная застройка (одноэтажные жилые дома); численность населения 8600 чел.
Доля охвата застройки газоснабжением составляет 100%.
Газоснабжение осуществляется от газопровода высокого давления (абсолютное давление Рн=0,6 МПа), которое снижается в ГРС до среднего (Рк=0,15 МПа).
Потребители газа высокого давления:
- газорегуляторные пункты, обеспечивающие жилую застройку газом низкого давления;
- технологические нужды производственных цехов, хлебозаводы;
- котельная (централизованный источник теплоснабжения);
- бани и прачечные.
Проектируется тупиковая сеть газопроводов. Надежность системы газоснабжения обеспечивается газораспределительными пунктами с двумя линиями редуцирования. Производится гидравлический расчет системы. Рассматривается внутридомовой газопровод. Производится подбор оборудования ГРП. Рассматривается подбор оборудования котельной для теплоснабжения района города.

Содержание
ВВЕДЕНИЕ……………………………………………………………………….….…4
1 ИСХОДНЫЕ ДАННЫЕ ………………………………………………………..……6
1.1 Исходные данные о потребителях газа в городе…………………………………6
1.2 Расчет основных характеристик природного газа……………………………..…8
2 ОПРЕДЕЛЕНИЕ ПОТРЕБЛЕНИЯ ГАЗА …………………………………….……9
2.1 Распределение числа потребителей по кварталам………………………….……9
2.2 Расчет потребления газа жилыми домами………………………………………12
2.3 Потребление газа на коммунально-бытовые нужды………………………...…13
2.3.1 Потребление газа прачечными……………………………………...…….……13
2.3.2 Потребление газа банями…………………………………………….…………13
2.3.3 Потребление газа предприятиями общественного питания…………….……14
2.3.4 Потребление газа медицинскими учреждениями…………………………..…14
2.3.5 Потребление газа хлебозаводами и пекарнями…………………………….…15
2.4 Расход тепла на теплоснабжение жилых и общественных зданий……………16
2.4.1 Потребление тепла на нужды отопления………………………………...……16
2.4.2 Потребление тепла на нужды вентиляции………………………………..……17
3 РАСЧЕТ ГАЗОПРОВОДА НИЗКОГО ДАВЛЕНИЯ……………..…………….…22
3.1 Распределение расходов газа……………………………………………….……23
3.2 Расчет внутридомового газопровода……………………………..………………29
4 РАСЧЕТ ГАЗОПРОВОДА СРЕДНЕГО ДАВЛЕНИЯ……………………….……41
5 ПОДБОР ОБОРУДОВАНИЯ ГРП…………………………………………...….…35
6 ПРИНЦИП РАБОТЫ ОБОРУДОВАНИЯ И АВТОМАТИЗАЦИЯ ГРП………..38
6.1 Принцип работы оборудования…………………………………………….….…38
6.2 Устройство и принцип работы регулятора РДУК-2…………………….………41
6.3 Устройство и принцип работы предохранительных клапанов ГРП………...…43
6.4 Приборы измерения и регистрации в ГРП………………………………………46
7 ТЕПЛОСНАБЖЕНИЕ ОТ РАЙОННОЙ КОТЕЛЬНОЙ………………….………49
8 ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА…………………...……55
8.1 Общие указания……………………………………………………………...……55
8.2 Расчет размеров траншеи…………………………………………………………56
8.3 Подсчет объемов земляных работ………………………………..………………56
8.4 Подбор строительных машин……………………………………….……………63
8.5 Составление ведомости состава и объема работ………………………..………65
8.6 Ведомость подсчета затрат труда и машинного времени по строительству….66
8.7 Календарный план производства работ по объекту………………………….…67
8.8 Организация контроля качества…………………………………………….……67
9 ОХРАНА ТРУДА………………………………………………………………..….76
9.1 Анализ условий строительства……………………………………...……………76
9.2 Техника безопасности……………………………………………….……………76
10 ТЕХНИКО–ЭКОНОМИЧЕСКИЙ РАСЧЕТ………………………..……………79
10.1 Введение……………………………………………………………………….…79
10.2 Капитальные затраты……………………………………………………………80
10. 3 Экономический расчет…………………………………………………….……81
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ……………………..……………85
